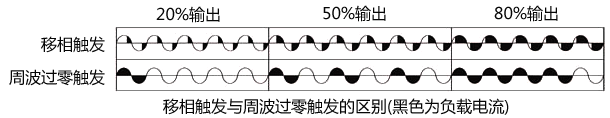

電爐、窯爐、工業路等行業需要精密溫度控制，控制效果好的溫控器、移相觸發器和可控硅是整套溫度控制系統的核心控制部件。昌暉移相觸發器應用單片機智能技術，功能強大且高可靠性，具有鋸齒波線性好、移相范圍寬、控制方式簡單，相位輸出保護、輸出電流大等優點。移相觸發器分為單相移相觸發器和三相移相觸發器，適用于雙向可控硅、兩個單向可控硅反并聯等交流半控、全控等橋式線路的相位控制。
移相觸發器特點
1、移相觸發器帶顯示面板，可在現場直接修改參數以適應不同工況。
2、移相觸發器采用計算機技術進行線性化功率修正，但負載為阻性時，其輸出功率與輸入信號成正比。
3、移相觸發器具有移相控制功能，既可由面板手操，也可由外接電位器設定，或跟蹤模擬輸入值。
4、移相觸發器采用全光電隔離及“燒不壞”技術，可靠性高，對輸入端干擾小
5、移相觸發器具有電流或電壓信號輸入，同時輸入可隨時標定零點和滿度以適應不同要求。
6、移相觸發器具有內部限流設定或電位器限流設定功能。
7、電流反饋或延遲時間可調的軟啟動/軟停止技術，可適應硅鉬棒、鎢絲、電動機及感性負載
8、移相觸發器具有輕微過流、較大過流、三相不平衡、缺相報警等功能。
9、移相觸發器連接方式多樣，適用于可控硅不同應用組合。
10、安裝于DIN35mm導軌上。
移相觸發器技術參數
1、工作電源：AC220V±20V；50Hz±5%。
2、工作環境：溫度：0-50℃；濕度：10-85%RH(無結露)；無強磁場；無強烈振動。
3、輸入信號：電流(4-20mA或0-10mA)；電壓(1-5V或0-10V)。
4、輸出能力：驅動可控硅(觸發脈沖4V/200mA，0.1mS)。
5、安裝方式：導軌式安裝。
6、安裝尺寸

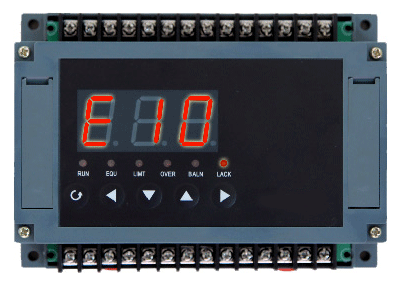

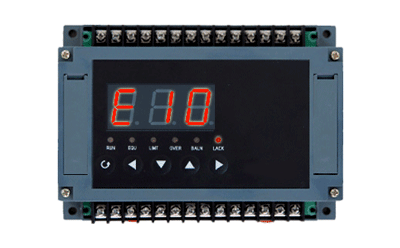

①YR-ZKH-B1單相移相觸發器安裝尺寸：155(寬)×110(高)×60(深）mm

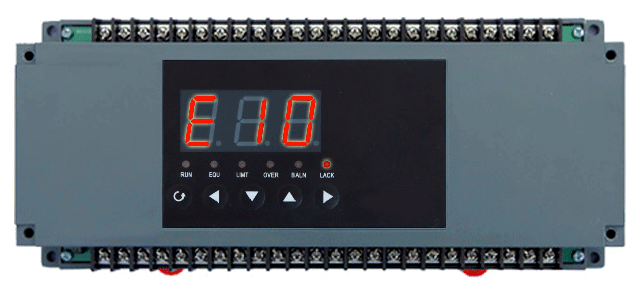

②YR-ZKH-B3三相移相觸發器安裝尺寸：250(寬)×110(高)×64(深）mm

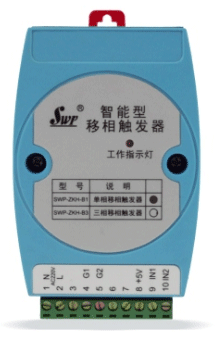

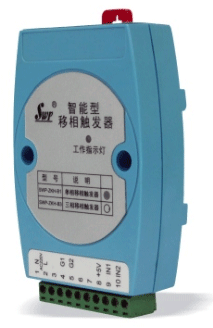

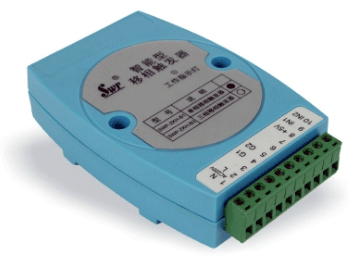

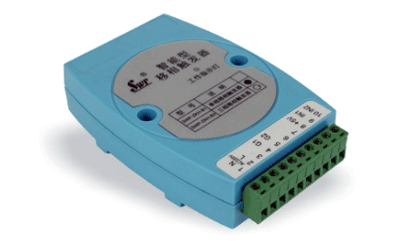

③無顯示面板SWP-ZKH-B1單相移相觸發器安裝尺寸：71(寬)×110(高)×60(深）mm
④無顯示面板SWP-ZKH-B3三相移相觸發器安裝尺寸：71(寬)×110(高)×60(深）mm
移相觸發器接線圖

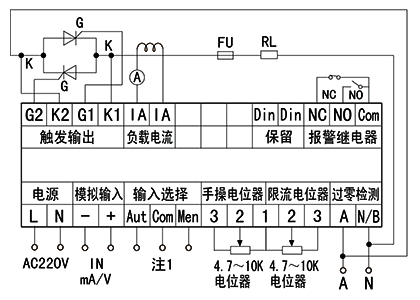

①YR-ZKH-B1-KP1型單相移相觸發器接線圖(單向可控硅反并聯)

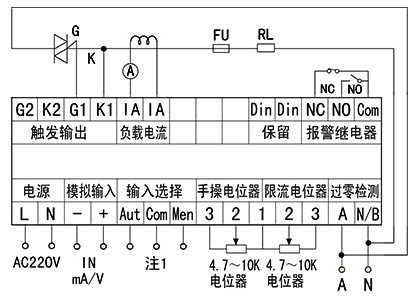

②YR-ZKH-B1-KS1型單相移相觸發器接線圖(雙向可控硅)

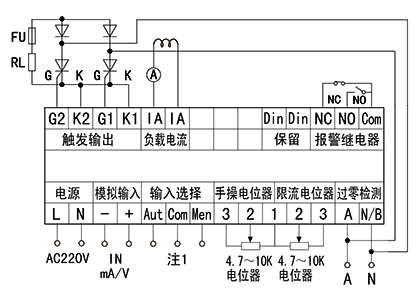

③YR-ZKH-B1-KZ1型單相移相觸發器接線圖(半控橋式整流)

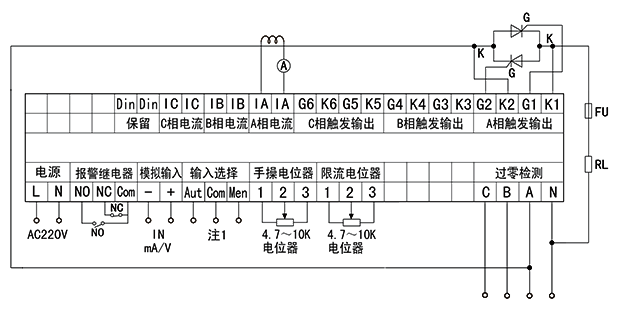

④YR-ZKH-B3-KP1型三相移相觸發器接線圖(單控+單向可控硅反并聯)

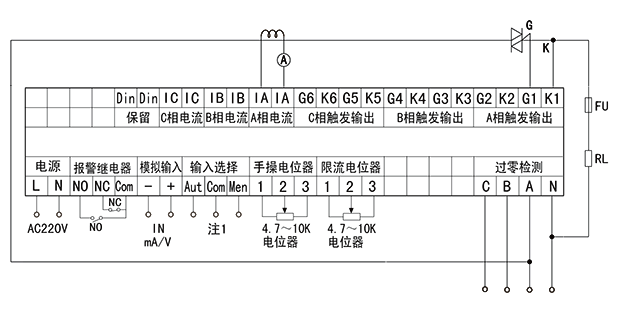

⑤YR-ZKH-B3-KS1型三相移相觸發器接線圖(單控+雙向可控硅)

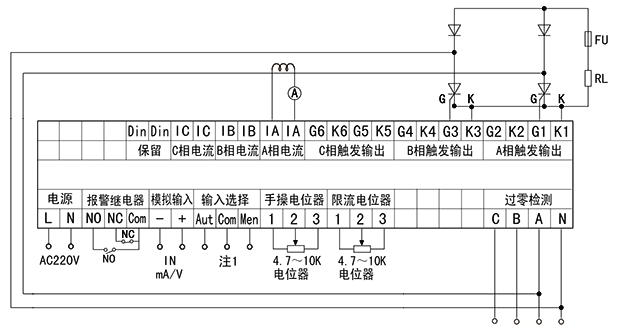

⑥YR-ZKH-B3-KZ1型三相移相觸發器接線圖(單控+半控整流)

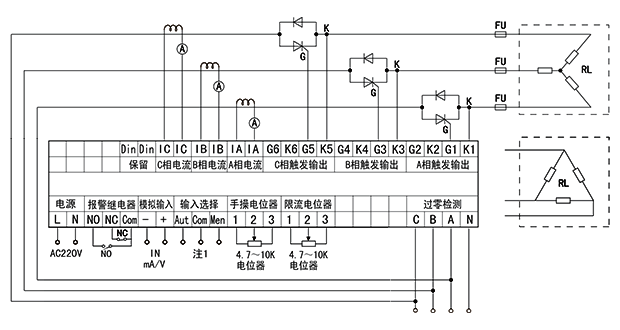

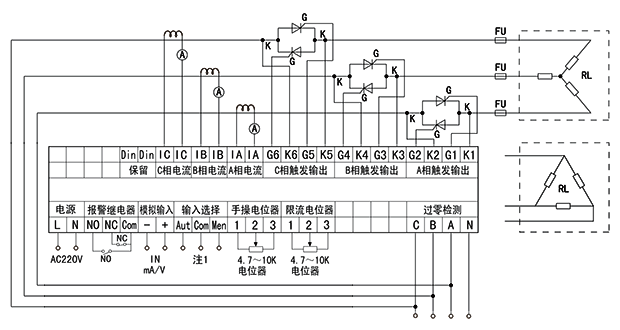

⑦YR-ZKH-B3-KP3型三相移相觸發器接線圖(全控+單向可控硅反并聯，△形接法或Y形接法星點不接N)
⑧YR-ZKH-B3-KS3型三相移相觸發器接線圖(全控+雙向可控硅，△形接法或Y形接法星點不接N)
⑨YR-ZKH-B3-KY3型三相移相觸發器接線圖(半控+單向可控硅與整流管反并聯，△形接法或Y形接法星點不接N)

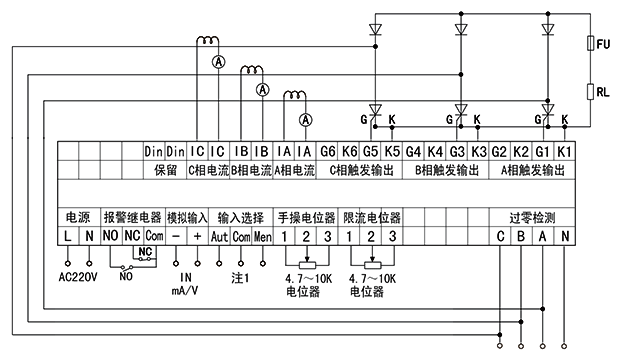

⑩YR-ZKH-B3-KZ3型三相移相觸發器接線圖(半控+三相半控整流)

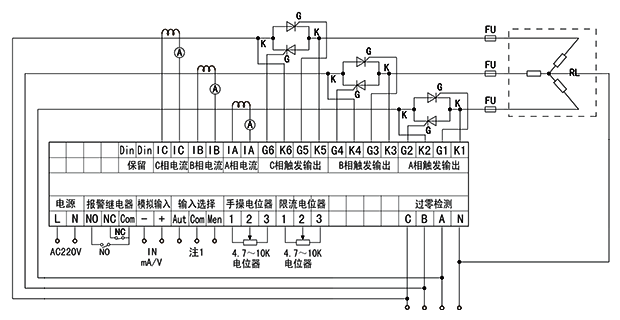

?YR-ZKH-B3-KP4型三相移相觸發器接線圖(單向可控硅反并聯，Y形接法星點接N)

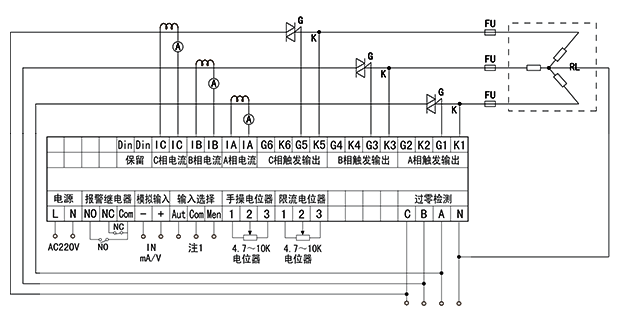

?YR-ZKH-B3-KS4型三相移相觸發器接線圖(雙向可控硅，Y形接法星點接N)
?SWP-ZKH-B1型單相移相觸發器接線圖(單向可控硅移相觸發)
?SWP-ZKH-B1型單相移相觸發器接線圖(雙向可控硅移相觸發)
?SWP-ZKH-B1型單相移相觸發器接線圖(單向可控硅反并聯移相觸發)

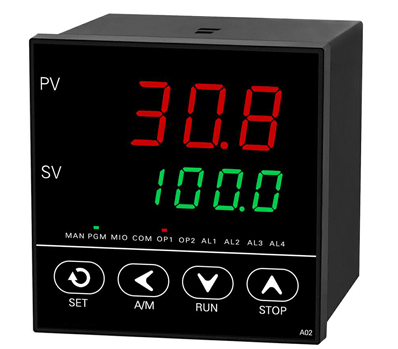

移相觸發器配套溫控器
