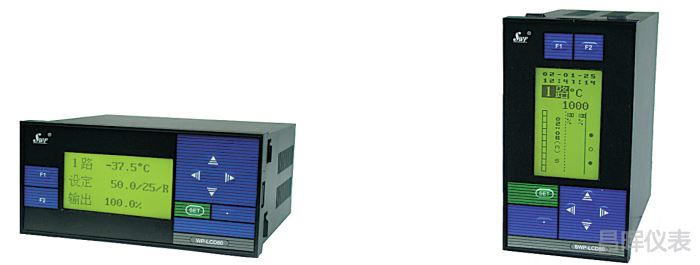

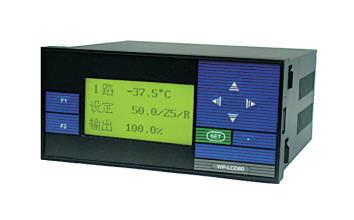

SWP-LCD-NP 64段液晶可編程序調節器是采用微處理器、大屏幕液晶圖形顯示板和中文界面的智能化多功能二次儀表，可按預先設置的程序，分段對被控參量自動進行監測、控制，記錄與遠傳，適用于進行高精度多段曲線程序升/降溫控制的系統(如啤酒發酵、窯爐升溫快)。可根據生產過程的要求，按照一定的曲線進行控制，最多可分六十四段曲線對控制對象進行編程控制，每一段均采用PID參數設定控制，使控制更為精確可靠。
特點
1、液晶可編程調節器以微處理器為核心部件的一種新型調節器。它的各種功能可以通過改變程序(編程)的方法來實現。
2、液晶64段PID可編程調節器在硬件上采用內帶快閃內存的存儲器的新型微處理器，擴充了大容量的數據存儲區，顯示器采用大屏幕液晶圖形顯示板，軟件上引入中文windows的框剪思路，并采用了數據壓縮技術，儀表可按與先設置的程序，分段對控制參量自動進行測量、控制、記錄和遠傳。適用于高精度多段曲線程序升溫和降溫控制的系統。
3、液晶可編程調節器可集中顯示中文提示、設置參數、補償數值、測量數據、積算結果、工程單位、報警狀態等。
4、液晶可編程調節器全中文操作界面，操作簡單易行。
5、液晶可編程調節器設有標準雙向串行通信口，能以高達28kpbs的速率與上位微機或其它設備進行數據交換。
6、液晶可編程調節器可自由設定輸入信號和量程。
7、液晶可編程調節器通過附加的模塊與相應的參數設定，可提供變送信號輸出、打印機接口信號輸出、DC24V饋電輸出、標準雙向串行通訊接口等。
8、PID液晶可編程調節器可分別帶有一路PID控制輸出及一種變送輸出，適用于各種控制場合。

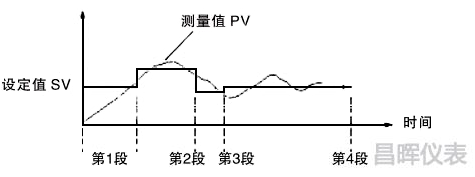

9、PID液晶可編程調節器最多可分64段曲線對控制對象進行編程控制，每一段均采用PID參數設定控制，使控制更為精確可靠。
10、可編程調節器實現自動/手動無擾動切換。手動切換至自動時,采用逼近法積算,并帶切換限幅功能,以實現手動/自動的平滑切換。
11、可編程調節器具有多種曲線控制輸出功能，可實現曲線控制暫停、曲線控制清零、曲線控制步進等功能。

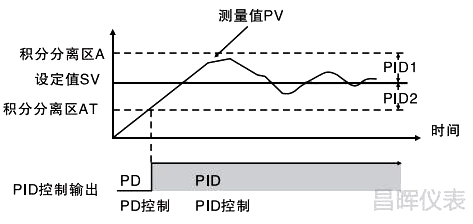

12、可編程調節器采用雙區PID控制，抑制超調，提高控制精度。
液晶64段可編程調節器特殊技術參數
控制輸出方式：PWM輸出，可控硅觸發輸出，固態繼電器輸出，電壓/電流輸出
設定/顯示精度：0.5%FS+1位數max。設定值與顯示值匹配，無相對誤差
比例范圍：0.0%-100.0%(單位:0.1%)
積分(復位)時間：0-9,999s(單位:1s)
微分(比率)時間：0-9,999s(單位:1s)
控制周期：1-250s(單位:1s)
采樣周期：0.5s
64段液晶可編程序調節器選型表
SWP-①②③-④⑤⑥-⑦-⑧⑨-⑩-?
①外形特征
[NP]：可編程序儀表
[NPR]：帶記錄功能可編程儀表
②外形尺寸
[8]：160×80mm
[S8]：80×160mm
③控制作用
[05]：PID調節器
④通訊方式
[0]：無通訊
[2]：RS232通訊
[3]：打印接口
[4]：RS422通訊
[8]：RS485通訊
⑤控制輸出方式
[1]：繼電器控制輸出
[2]：4-20mA變送輸出
[3]：0-10mA變送輸出
[4]：1-5V變送輸出
[5]：0-5V變送輸出
[6]：SCR輸出(可控硅過零觸發脈沖輸出)
[7]：SSR輸出(固態繼電器控制輸出)
[8]：特殊輸出
[9]：SOT輸出(雙向可控硅輸出)
⑥測量值變送輸出
[0]：無輸出
[2]：-10mA變送輸出
[4]：1-5V變送輸出
[5]：0-5V變送輸出
⑦測量值輸入信號類型PV
[**]：詳見輸入類型表
⑧第一報警
[N]：無報警
[H]：上限報警
[L]：下限報警
⑨第二報警
[N]：無報警
[H]：上限報警
[L]：下限報警
⑩饋電輸出
[N]：無DC24V饋電輸出
[P]：DC24V饋電輸出
?供電方式
[省略]：AC220V供電
[W]：DC24V供電
[T]：AC90-265V供電(開關電源)

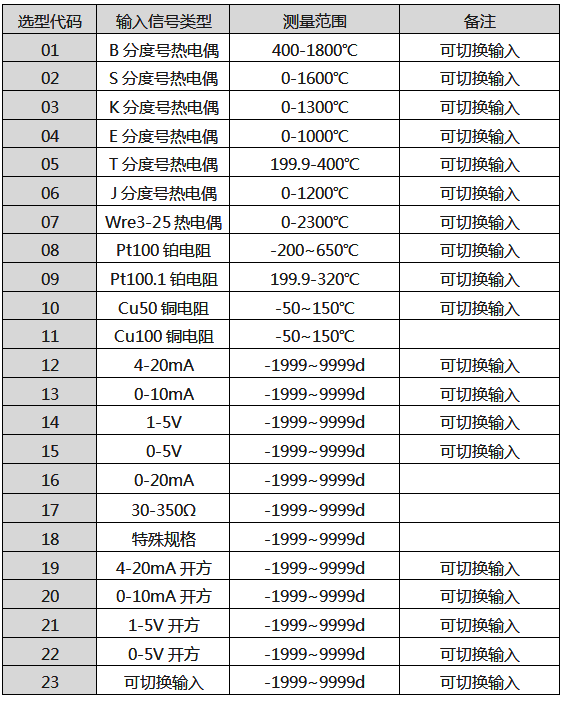

64段液晶可編程序調節器輸入類型
全切換輸入只需設定PID調節器二級參數，即可切換輸入多種分度號。
選型舉例
SWP-LCD-PS805-210-09-HL-P
通訊方式為RS232，輸出方式為繼電器輸出，輸入類型為Pt100.1，第一報警為上限報警，第二報警為下限報警，DC24V饋電輸出，AC220V供電，豎式64段液晶可編程調節器
SWP-LCD-NP805-810-08-LH-P-T
通訊方式為RS485，輸出方式為繼電器輸出，輸入類型為Pt100，第一報警為下限報警，第二報警為上限報警，DC24V饋電輸出，AC90-265V供電(開關電源)，橫式64段液晶可編程調節器

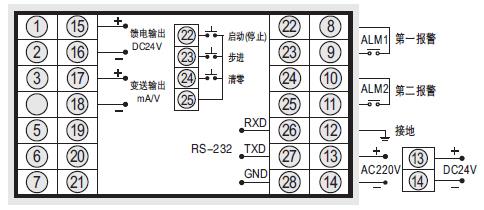

64段液晶可編程調節器接線圖
