閥位控制調節器特點
◆ 雙屏LED數碼顯示，且?guī)в泄庵M指示功能(0-100％)
◆ 閥位控制調節器具備36種信號輸入功能，可任意選擇輸入信號類型；0.2％級測量精度
◆ 閥位控制調節器具備“上下限報警”、“偏差報警”、“LBA報警”、“閃爍報警”等報警功能，帶LED報警燈指示
◆ 可帶一路PID正反轉開關量控制輸出和一路模擬量變送輸出
◆ 帶PID參數自整定功能，控制輸出手動/自動無擾切換功能，控制準確且無超調
◆ 支持RS485、RS232串行接口，閥位控制調節器采用標準MODBUS RTU通訊協議
◆ 儀表可帶RS232C打印功能，具有手動打印、定時打印、報警打印等功能
◆ 帶DC24V饋電輸出，為現場變送器配電
◆ 輸入、輸出、電源、通訊相互之間采用光電隔離技術

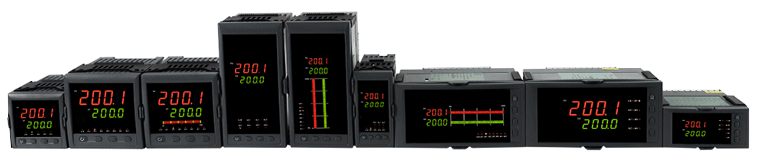

◆ 閥位控制調節器具備六種外形尺寸及樣式供用戶選擇
◆ 參數設定密碼鎖定、參數設置斷電永久保存，閥位控制調節器具備參數恢復系統原始設置功能
◆ 質保24個月
儀表面板
橫式人工智能閥位控制調節器外形(YR-GAD825/425系列)

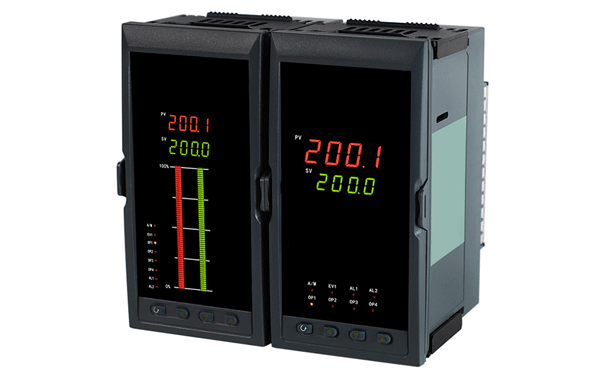

豎式人工智能閥位控制調節器外形(YR-GADS825/425系列、YR-GADTS825系列)

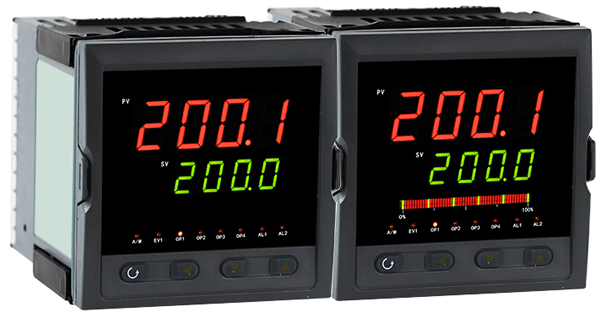

方形人工智能閥位控制調節器外形(YR-GAD925/725系列、YR-GADT925系列)
人工智能閥位控制調節器接線圖

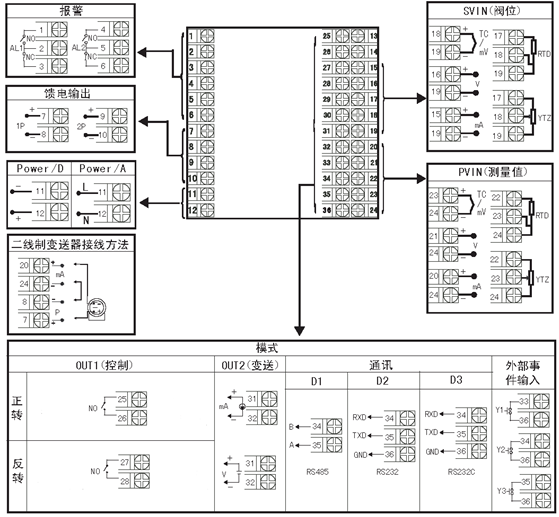

1、160×80mm、80×160mm、96×96mm、96×48mm、48×96mm外形人工智能閥位控制調節器儀表接線圖

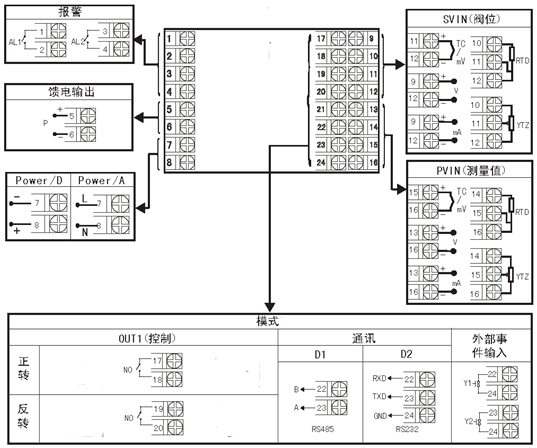

2、72×72mm外形人工智能閥位控制調節器儀表接線圖
◆ 注:上述接線圖中在同一組端子標有不同功能的，只能選擇其中一種功能。如RS485和RS232在同一組接線端子上，只能選擇一種。
人工智能閥位控制調節器選型表
YR-GAD①②-③④⑤-⑥/⑦-⑧⑨⑩?-?-?-?
①儀表外形尺寸
[9]：96×96mm(開孔尺寸：92×92mm)
[8]：×80mm(開孔尺寸：152×76mm)
[S8]：80×160mm(開孔尺寸：76×152mm)
[7]：72×72mm(開孔尺寸：68×68mm)
[4]：96×48mm(開孔尺寸：92×45mm)
[S4]：48×96mm(開孔尺寸：45×92mm)
[T9]：96×96mm(開孔尺寸：92×92mm)
[T8]：160×80mm(開孔尺寸：152×76mm)
[TS8]：80×160mm(開孔尺寸：76×152mm)
②控制作用
[25]：閥位控制+2限報警
③通訊方式
[0]：無通訊(標準出廠配置)
[2]：RS232
[3]：RS232C打印接口
[8]：RS485
④PID閥門控制主輸出OUT1
[1]：開關量正反轉閥門控制輸出(功能為單回路PID調節器+閥位反饋顯示+伺服放大器)[注1]
[2]：4-20mA閥門控制輸出(功能為單回路PID調節器+閥位顯示)
⑤輔助變送輸出OUT2
[0]：無輸出 [注1]
[2]：4-20mA(RL≤600Ω) [注1]
[3]：0-10mA(RL≤1.2kΩ) [注1]
[4]：1-5V(RL≥250kΩ) [注1]
[5]：0-5V(RL≥250kΩ) [注1]
⑥PV測量值輸入信號類型
[××]：詳見“輸入信號類型表”(標配為4-20mA)
⑦SV閥位反饋輸入信號類型
[××]：詳見“輸入信號類型表”(標配為4-20mA)
⑧第一報警
[H]：上限報警(標準出廠配置)
[L]： 下限報警
⑨第二報警
[H]：上限報警
[L]：下限報警(標準出廠配置)
⑩第三報警
[N]：無報警(標準出廠配置)
?第四報警
[N]：無報警(標準出廠配置)
?外部事件接入
[N]：無外部事件接入(標準出廠配置)
[1]：強制手動輸入(輸入觸點閉合時調節器進入手動狀態)
[2]：外部事件輸入2-可定制
[3]：外部事件輸入3-可定制
?饋電輸出
[N]：無饋電
[P]：1路DC24V饋電[輸出輸出電流≤30mA(負載電阻≥750Ω)]
[2P]：2路DC24V饋電輸出[輸出電流≤30mA(負載電阻≥750Ω)]
?儀表電源
[T]：交流/直流100-240V供電(標準出廠配置)
[W]：DC24V供電
儀表輸入信號類型表
備注
[注1]閥位控制調節器輔助輸出OUT2（電流或電壓輸出時）可做變送輸出也可做控制輸出，可在二級參數“H-C”中選擇，當“H-C=0”時為變送輸出，當“H-C=1”時為控制輸出；閥位控制調節器主控制輸出與輔助輸出不能同時選擇三相可控硅過零觸發脈沖輸出功能；YR-GAD725型的儀表控制輸出選擇開關量正反轉輸出時，不可再帶輔助輸出。
[注2]YR-GAD725型的閥位控制調節器不帶RS232C打印接口。
[注3]閥位控制調節器接線端子25-36間帶報警功能的YR-GAD425、YR-GADS425型儀表，繼電器觸點容量為AC125V/0.5A、DC24V/0.5A，其它規格尺寸的儀表繼電器觸點容量為AC220V/2A、DC24V/2A。
[注4]閥位控制調節器選型時必須完整，沒有選到的功能項不能省略。
常用閥位控制調節器型號
YR-GAD925-010-12/12-HLNN-N-P-T
YR-GAD825-010-12/12-HLNN-N-P-T
YR-GADS825-010-12/12-HLNN-N-P-T
YR-GAD425-010-12/12-HLNN-N-P-T
YR-GADS425-010-12/12-HLNN-N-P-T
YR-GAD925-012-12/12-HLNN-N-P-T
YR-GADS825-012-12/12-HLNN-N-P-T
YR-GAD825-012-12/12-HLNN-N-P-T
YR-GADS425-012-12/12-HLNN-N-P-T
YR-GAD425-012-12/12-HLNN-N-P-T
YR-GAD925-810-12/12-HLNN-N-P-T
YR-GAD825-810-12/12-HLNN-N-P-T
YR-GADS825-810-12/12-HLNN-N-P-T
YR-GAD425-810-12/12-HLNN-N-P-T
YR-GADS425-810-12/12-HLNN-N-P-T
YR-GAD925-812-12/12-HLNN-N-P-T
YR-GADS825-812-12/12-HLNN-N-P-T
YR-GAD825-812-12/12-HLNN-N-P-T
YR-GADS425-812-12/12-HLNN-N-P-T
YR-GAD425-812-12/12-HLNN-N-P-T
