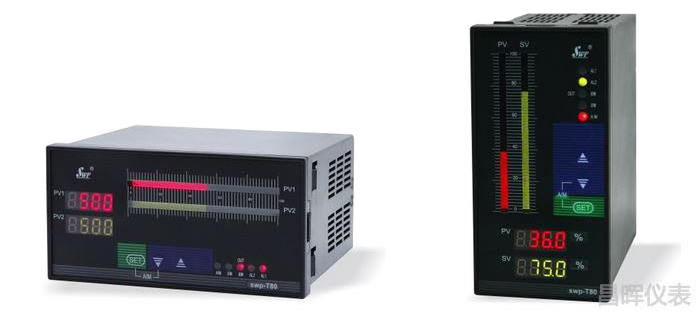

光柱閥位控制調節器 SWP-T825

SWP-NT825光柱閥位控制調節器融合調節器和伺服放大器功能，儀表以數字和光柱方式顯示測量值和閥位反饋值，通過開關量正轉/反轉控制方式直接驅動電動執行機構動作，本頁提供光柱閥位控制調節器的技術參數、價格、選型和說明書。

光柱閥位控制調節器特點
1、SWP-NT825光柱閥位控制調節器采用了多項國際先進技術，輸入采用數字校正及自校準技術，測量精確定，消除了溫漂和時漂引起的測量誤差。儀表全面采用了國內外名牌元器件，并采用了穩多重保護和隔離設計，抗干擾能力強、可靠性高
2、光柱閥位控制調節器內置伺服放大器功能，可取代伺服放大器直接驅動電動執行機構(如閥門等)
3、儀表將PID調節器和伺服放大器功能融為一體，儀表經過PID運算后直接輸出正、反轉繼電器觸點控制信號
4、SWP-NT825采用先進的專家PID智能調節算法，控制精度穩定，無超調，具備高精度的自整定功能，儀表輸出采用模塊化硬件結構設計
5、帶有兩路報警輸出功能，還可選配反饋值對應的變送輸出或標準通訊接口(RS485或RS232C)
6、具有手/自動無擾切換功能。手動切換至自動時，采用逼近法積算，并帶切換限幅功能，以實現手動/自動的平穩切換。手動狀態下通過儀表按鍵直接實現正轉或反轉控制輸出
7、閥位控制PID調節器可同時輸入測量信號和閥位反饋信號。儀表具有多類型輸入功能，一臺儀表可以配接不同的輸入信號(熱電偶、熱電阻、線性電壓、線性電流和線性電阻)，大大減少了備表的數量。其適用范圍非常廣泛，可與各類傳感器、變送器配合使用，實現對溫度、壓力、液位、容量、流量等物理量的測量顯示，并配合各種執行器對電動閥門進行PID調節和控制、報警控制、數據采集和記錄
8、采用高亮度雙數碼+101線光柱顯示，同時顯示閥位反饋值和控制輸出值(或設定值)，數據顯示清晰直觀
9、光柱閥位控制調節器具有零點和滿度修正、冷端補償、數字濾波、傳感器故障處理、通訊接口、輸出限幅、正反作用控制等功能

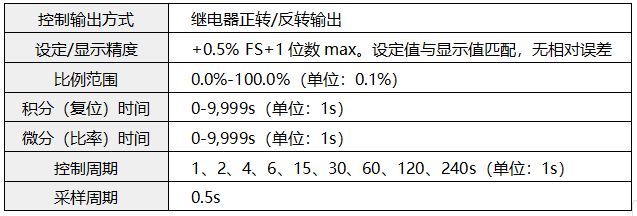

光柱閥位控制調節器特殊技術參數

昌暉閥位控制調節器選型表

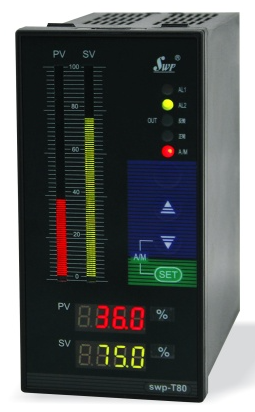

?光柱儀表外形特征
[省略]：豎式儀表
[X]：橫式儀表

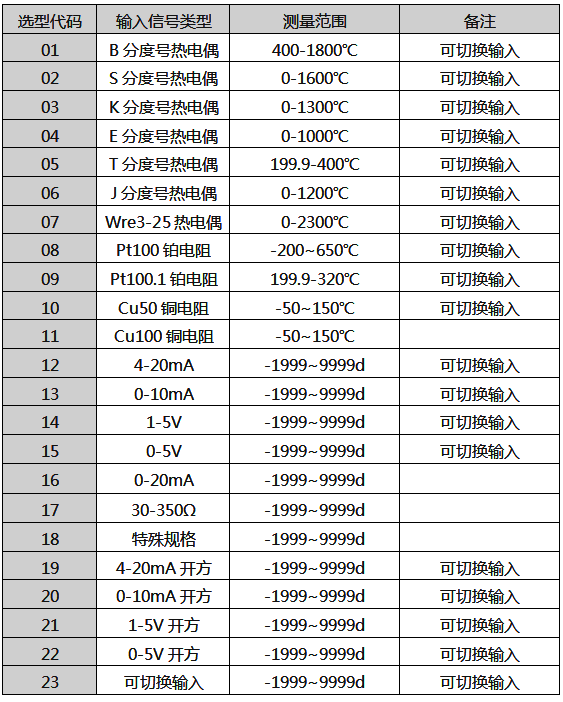

光柱閥位控制調節器輸入類型表




光柱閥位控制調節器選型舉例
SWP-NT825-010-12/12-HL-P
智能自整定光柱閥位控制PID調節器(帶伺服放大器)，無通訊和變送輸出，PID控制輸出為閥位正轉/反轉控制出輸，輸入信號(PV)為4-20mA，閥位反饋信號(SV)為4-20mA儀表帶上、下限報警輸出，帶DC24V饋電輸出，儀表電源為AC220V，儀表外型為80×160mm豎式

SWP-NT825-012-12/12-HL-P-X
智能光柱閥位控制PID調節器(帶伺服放大器)，無通訊,帶變送輸出4-20mA，PID控制輸出為閥位正轉/反轉控制輸出，輸入信號(PV)為4-20mA，閥位反饋信號(SV)為4-20mA儀表帶上、下限報警輸出，帶DC24V饋電輸出，儀表電源為AC220V，儀表外型為160×80mm橫式

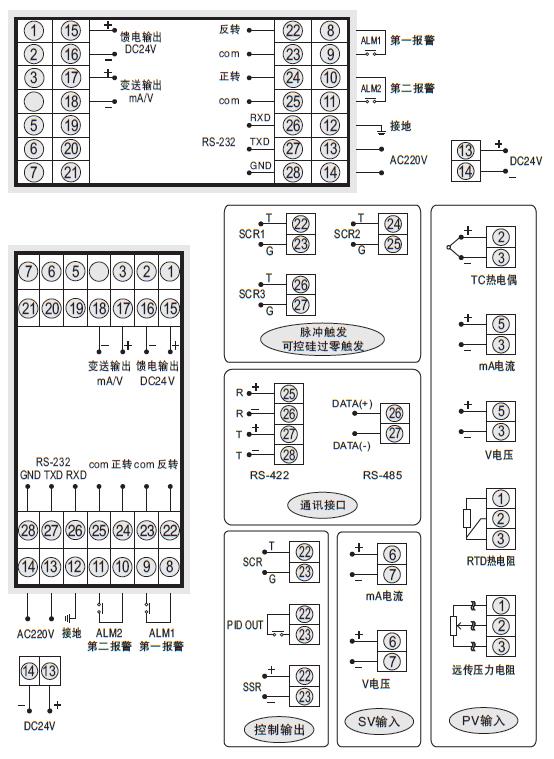

光柱閥位控制調節器接線圖
SWP-NT825和SWP-TN825-X儀表接線圖是相同的，僅僅是外形橫式和豎式的區分



特別提示：
閥位控制儀控制輸出方式為正轉/反轉繼電器觸點輸出，繼電器觸點容量僅為3A(AC220V)，建議在儀表與現場電動執行機構之間接入中間繼電器，這樣可以延長儀表繼電器觸點壽命。

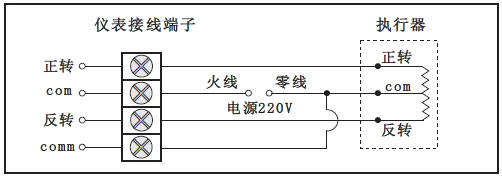

光柱閥位控制調節器與電動執行機構連接



注意：將調節閥電動執行機構的零線與本儀表的comm端子短接，可吸收調節閥動作時對儀表造成的干擾信號，此線如不接，本儀表也可正常工作
