香港昌暉32段PID可編程序溫控儀用于需要多段程序升溫和降溫的系統，可編程序調節器可根據生產過程的要求，按照預設曲線進行溫度控制。隨著昌暉儀表的國外技術引進和吸收，推出了控溫精度和進口歐系和日系溫控器媲美的YR-RJDP系列可編程序溫控器，本系列可編程序溫控儀用于溫度控制時較好，建議用戶選用YR-GAP系列可編程序溫控器以便獲得高精度的溫度控制效果。
可編程溫控儀以微處理器為核心部件的一種新型調節器。它的各種功能可以通過改變程序(編程)的方法來實現。
1、PID可編程溫控儀可分別帶有一路PID控制輸出及一種變送輸出，可適用于各種測量控制場合。

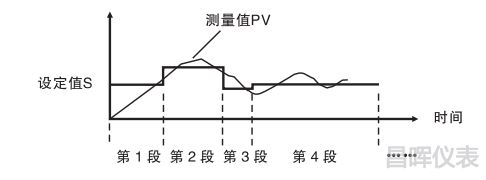

2、PID可編程溫控儀最多可分32段曲線對控制對象進行編程控制，每一段均采用PID參數設定控制，使控制精確可靠。
3、可編程溫控儀實現自動/手動無擾動切換。手動切換至自動時,采用逼近法積算,并帶切換限幅功能,以實現手動/自動的平滑切換。
4、可編程溫控儀具有多種曲線控制輸出功能，可實現曲線控制暫停、曲線控制清零、曲線控制步進等功能。

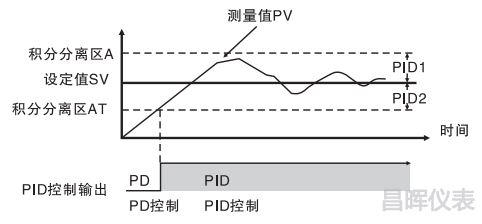

5、可編程溫控儀采用雙區PID控制，抑制超調，提高控制精度。
32段可編程溫控儀特殊技術參數
|
控制輸出方式
|
PWM輸出，可控硅觸發輸出，固態繼電器輸出，電壓/電流輸出
|
|
設定/顯示精度
|
0.5%FS+1位數max。設定值與顯示值匹配，無相對誤差
|
|
比例范圍
|
0.0%-100.0%(單位:0.1%)
|
|
積分(復位)時間
|
0-9,999s(單位:1s)
|
|
微分(比率)時間
|
0-9,999s(單位:1s)
|
|
控制周期
|
1-250s(單位:1s)
|
|
采樣周期
|
0.5s
|
32段PID可編程序溫控儀選型表
SWP-①②③-④⑤⑥-⑦-⑧⑨-⑩
①功能特征
[P]：可編程序儀表
②外形尺寸
[8]：160×80mm
[S8]：80×160mm
[9]：96×96mm
③控制作用
[05]：PID調節器
④通訊方式
[0]：無通訊
[2]：RS232通訊
[3]：打印接口
[4]：RS422通訊
[8]：RS485通訊
⑤控制輸出方式
[1]：繼電器報警輸出
[2]：4-20mA變送輸出
[3]：0-10mA變送輸出
[4]：-5V變送輸出
[5]：0-5V變送輸出
[6]：SCR輸出(可控硅過零觸發脈沖輸出)
[7]：SSR輸出(固態繼電器控制輸出)
[8]：特殊輸出
[9]：SOT輸出(雙向可控硅輸出)
⑥測量值變送輸出
[0]：無輸出
[2]：4-20mA變送輸出
[3]：0-10mA變送輸出
[4]：1-5V變送輸出
[5]：0-5V變送輸出
⑦測量值輸入信號類型 PV
[**]：詳見輸入類型表
⑧第一報警
[N]：無報警
[H]：上限報警
[L]：下限報警
⑨第二報警
[N]：無報警
[H]：上限報警
[L]：下限報警
⑩供電方式
[省略]：AC220V供電
[W]：DC24V供電
[T]：AC90-265V供電(開關電源)
注1：32段PID可編程序調節器為PV、SV和SEG三個LED顯示。

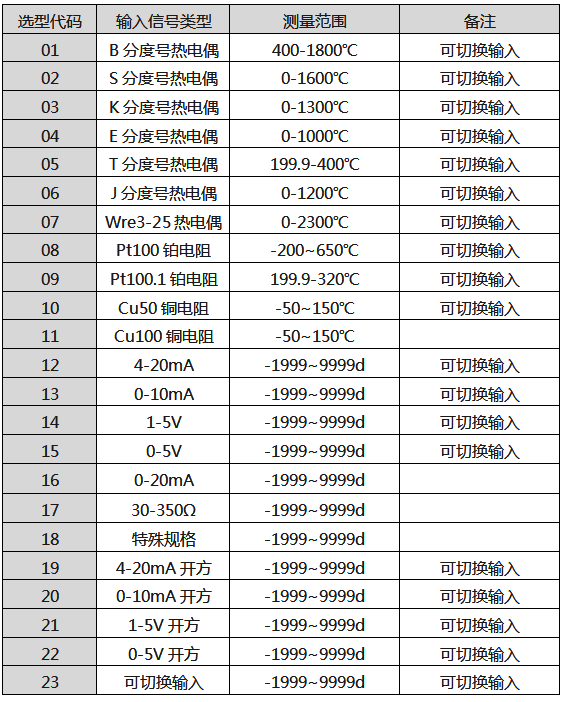

32段PID可編程序溫控儀輸入類型
型號舉例
SWP-PS805-210-09-HL-P-W
32段PID可編程溫控儀，通訊方式為RS-232，輸出方式為繼電器輸出，輸入類型為Pt100.1，第一報警為上限報警，第二報警為下限報警，DC24V饋電輸出，儀表電源DC24V，80×160mm豎表
SWP-P805-020-08-LH-P
32段PID可編程溫控儀，無通訊方式，控制輸出輸出為4-20mA，輸入類型為Pt100，第一報警為下限報警，第二報警為上限報警，DC24V饋電輸出，儀表電源AC220V，160×80mm橫

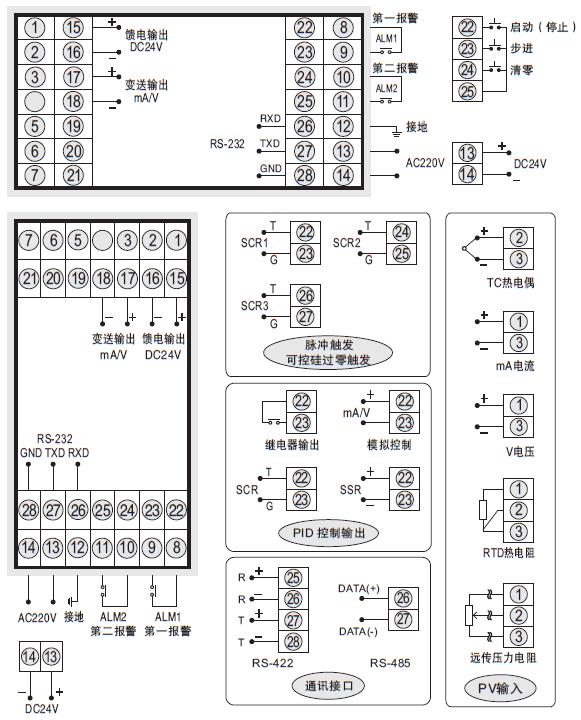

32段PID可編程序溫控儀SWP-P805接線圖

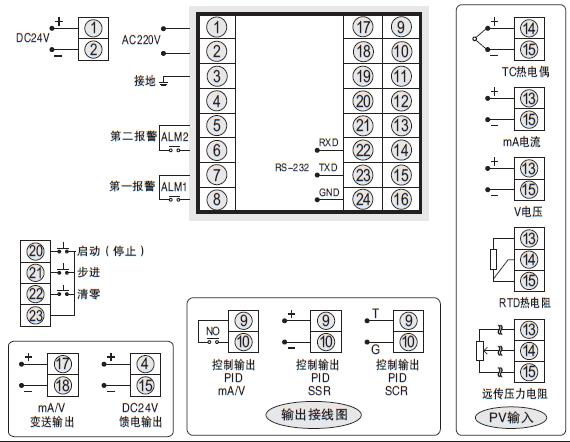

32段PID可編程溫控儀SWP-P905接線圖
