香港昌暉自整定智能調節器適用于壓力、流量、液位、PH值等單回路過程控制，調節器高精度、穩定可靠，可根據被控對象自整定PID控制參數。
智能調節器特點
1、智能調節器采用了多項國際先進技術，輸入采用數字校正及自校準技術，測量精度高，低溫漂和時漂引起的測量誤差。儀表采用了國內外進口元器件，并采用了多重保護和隔離設計，抗干擾能力強、可靠性高。
2、智能調節器采用經典PID控制算法，控制精度穩定，具備自整定功能，儀表輸出采用模塊化硬件結構設計，可通過更換不同的功能模塊實現多種控制方式。PID控制輸出可選4-20mA電流、0-5V、SSR驅動、單/三相SCR過零觸發和單相SCR移相觸發等多種方式，另有兩路報警輸出功能，還可選配變送輸出，或標準通訊接口(RS485或RS232C)。
3、手/自動無擾切換功能。手動切換至自動時，采用逼近法積算，并帶切換限幅功能，以實現手動/自動的平穩切換。
4、智能調節器具有多類型輸入功能，儀表調節器可以配接不同的輸入信號(熱電偶/熱電阻/線性電壓/線性電流/線性電阻)，大大減少了備表的數量。其適用范圍非常廣泛，可與各類傳感器、變送器配合使用，實現對溫度、壓力、液位、容量、力等物理量的測量顯示，并配合各種執行器對變頻器、電動調節閥門等進行PID調節和控制、報警控制。
5、智能調節器為高亮度雙數碼顯示，PV窗口顯示測量值，SV窗口顯示設定值或者控制輸出值，儀表顯示清晰直觀。
6、智能調節器還具有零點和滿度修正、冷端補償、數字濾波、傳感器故障處理、通訊接口、輸出限幅、開關量輸出等功能。
7、儀表精度0.5%；雙屏LED顯示(PV顯示測量值；SV顯示控制目標值或PID輸出百分值)。
智能調節器特殊技術參數
控制輸出方式：PWM輸出，可控硅觸發輸出，固態繼電器輸出，電壓/電流輸出
設定/顯示精度：±0.5%FS+1位數max。設定值與顯示值匹配，無相對誤差
智能調節器比例范圍：0.0%-100.0%(單位：0.1%)
積分(復位)時間：0-9,999s(單位：1s)
微分(比率)時間：0-9,999s(單位：1s)
控制周期：1、2、4、6、15、30、60、120、240s(單位：1s)
采樣周期：0.5s

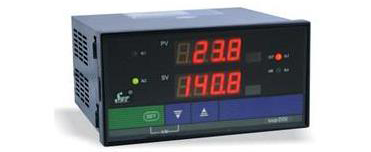

SWP-ND805儀表尺寸:160×80×140mm
SWP-ND805開孔尺寸:152×76mm
SWP-ND805儀表重量:400g
SWP-NS805儀表尺寸:80×160×140mm
SWP-NS805開孔尺寸:76×152mm
SWP-NS805儀表重量:400g
SWP-ND905儀表尺寸:96×96×140mm
SWP-ND905開孔尺寸:92×92mm
SWP-ND905儀表重量:400g
SWP-ND405儀表尺寸:96×48×140mm
SWP-ND405開孔尺寸:92×44mm
SWP-ND405儀表重量:240g
SWP-NS405儀表尺寸:48×96×140mm
SWP-NS405開孔尺寸:44×92mm
SWP-NS405儀表重量:240g
SWP-ND705儀表尺寸:72×72×110mm
SWP-ND705開孔尺寸:68×68mm
SWP-ND705儀表重量:240g
SWP-ND805橫式智能調節器接線圖

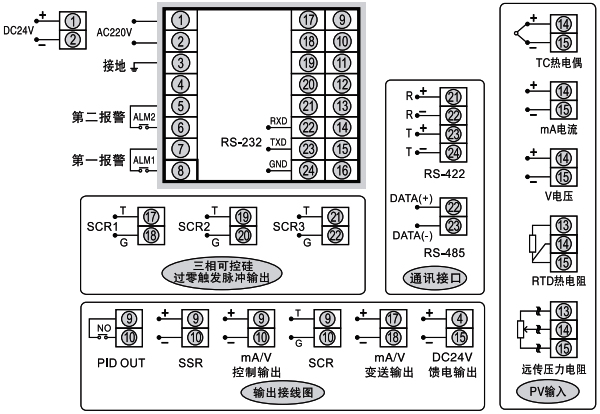

SWP-ND905方形智能調節器接線圖
SWP-ND405橫式智能調節器接線圖

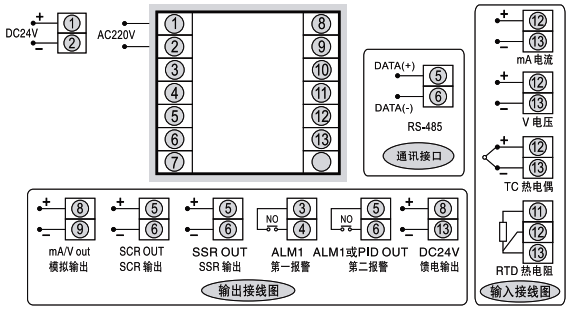

SWP-ND705方形智能調節器接線圖
SWP-ND105方形智能調節器接線圖
昌暉儀表制造有限公司是SWP系列智能調節器生產工廠，我們的無超調人工智能控制算法、控制效果、PID參數自整定和調節器質量在新一代高可靠性調節器中呈現，是您自動調節系統穩定可靠運行的保障，尤其是YR-GAD系列0.2%精度人工智能調節器達到歐美進口調節器一樣的控制效果和高可靠性，是過程控制和溫度控制的高性價比調節器。
SWP系列智能調節器選型表
SWP-①②-③④⑤-⑥-⑦⑧-⑨-⑩
①外形特征
[ND1]：48×48mm
[ND4]：96×48mm
[NS4]：48×96mm
[ND7]：72×72mm
[ND8]：160×80mm
[NS8]：80×160mm
[ND9]：96×96mm
[NT8]：160×80mm(橫式光柱自整定PID控制)
[ST8]：80×160mm(豎式光柱自整定PID控制)
②控制作用
[05]：自整定經典PID控制算法的PID控制
③通訊方式
[0]：無通訊
[2]：RS232
[3]：打印口
[4]：RS422
[8]：RS485
[9]：特殊規格(按用戶要求定制)
④智能調節器輸出
[1]：開關量控制輸出
[2]：4-20mA控制輸出
[3]：0-10mA控制輸出
[4]：1-5V控制輸出
[5]：0-5V控制輸出
[6]：SCR可控硅過零觸發脈沖輸出/0.5A/ 400V
[7]：SSR固態繼電器控制信號輸出/6-24V/30mA(電壓不可調)
[8]：特殊規格控制輸出/按用戶要求定制
[9]：SOT雙向可控硅控制輸出/5A/400V
⑤智能調節器變送輸出
[0]：無變送輸出(標準配置)
[2]：4-20mA控制輸出
[3]：0-10mA控制輸出
[4]：1-5V控制輸出
[5]：0-5V控制輸出
[8]：特殊規格(用戶定制)
⑥輸入信號類型
[××]： 詳見“儀表輸入類型表”
⑦報警輸出1
[N]：無報警
[H]：上限報警(標準配置)
[L]：下限報警
⑧報警輸出2
[N]：無報警
[H]：上限報警
[L]：下限報警(標準配置)
[G]：偏差內報警
[A]：偏差外報警
[D]：LBA報警
⑨饋電輸出
[N]：無饋電
[P]：DC24V饋電輸出(給兩線制4-20mA變送器供電)
⑩儀表電源
[省略]：AC220V供電
[T]：AC85-260V開關電源供電
[W]：DC24V開關電源供電
智能調節器輸入類型
注1：SWP-ND105報警輸出只有一個。
注2：調節器控制輸出為PID控制。調節器變送輸出為測量值對應的變送輸出。SWP-ND405-020及SWP-NS405-020系列只能選擇PID控制輸出。
注3：同種分度號，選型代碼和儀表編程代碼不同，在儀表設定時請注意。
智能調節器選型舉例
SWP-NS805-020-12-HL-P
智能調節器，無通訊和變送輸出，PID控制輸出為4-20mA，輸入信號為4-20mA，儀表帶上、下限報警輸出，帶DC24V饋電輸出，儀表電源為AC220V，儀表外型為80×160mm豎式
SWP-ND805-020-12-HL-P
智能調節器，無通訊和變送輸出，PID控制輸出為4-20mA，輸入信號為4-20mA，儀表帶上、下限報警輸出，帶DC24V饋電輸出，儀表電源為AC220V，儀表外型為160×80mm橫式
SWP-ND905-020-12-HL-P
方形智能調節器，無通訊和變送輸出，PID控制輸出為4-20mA，輸入信號為4-20mA，儀表帶上、下限報警輸出，帶DC24V饋電輸出，儀表電源為AC220V，儀表外型為96×96mm方形
SWP-NS405-020-12-HL-P
智能調節器，無通訊和變送輸出，PID控制輸出為4-20mA，輸入信號為4-20mA，儀表帶上、下限報警輸出，帶DC24V饋電輸出，儀表電源為AC220V，儀表外型為48×96mm豎式
SWP-ND405-020-12-HL-P
智能自整定調節器，無通訊和變送輸出，PID控制輸出為4-20mA，輸入信號為4-20mA，儀表帶上、下限報警輸出，帶DC24V饋電輸出，儀表電源為AC220V，儀表外型為96×48mm橫式
SWP-NS805-022-12-HL-P
智能自整定調節器，無通訊，變送輸出和PID控制輸出為4-20mA，輸入信號為4-20mA，儀表帶上、下限報警輸出，帶DC24V饋電輸出，儀表電源為AC220V，儀表外型為80×160mm豎式
SWP-ND805-022-12-HL-P
智能自整定調節器，無通訊，變送輸出和PID控制輸出為4-20mA，輸入信號為4-20mA，儀表帶上、下限報警輸出，帶DC24V饋電輸出，儀表電源為AC220V，儀表外型為160×80mm橫式
SWP-ND905-022-03-HL
智能調節器，無通訊，變送輸出和PID控制輸出為4-20mA，輸入信號為k型熱電偶，儀表帶上、下限報警輸出，儀表電源為AC220V，儀表外型為96×96mm方形
SWP-NS405-022-08-HL
智能調節器，無通訊，變送輸出和PID控制輸出為4-20mA，輸入信號為Pt100，儀表帶上、下限報警輸出，儀表電源為AC220V，儀表外型為48×96mm豎式
SWP-ND405-022-12-HL-P
智能自整定調節器，無通訊，變送輸出和PID控制輸出為4-20mA，輸入信號為4-20mA，儀表帶上、下限報警輸出，帶DC24V饋電輸出，儀表電源為AC220V，儀表外型為96×48mm橫式
