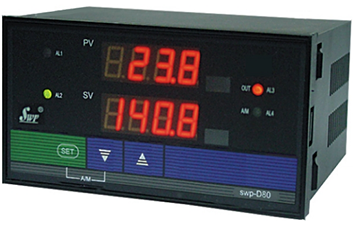

外給定調節器 SWP-ND815

外給定PID調節器在串級調節系統中作為副調節器使用。串級控制系統由單回路智能PID調節器(主調節器)和智能外給定PID調節器(副調節器)彼此串接組成雙回路調節系統，主調節器的控制輸出作為外給定調節器的設定值，外給定PID調節器的控制輸出送往控制調節結構。

外給定PID調節器常使用于鍋爐水位三沖量調節控制系統、鍋爐減溫水串接調節系統、加熱爐出口溫度與爐膛溫度串級控制系統、精餾塔溫度與流量串級控制系統等。

昌暉儀表在調節器控制算法上取得突破，無超調人工智能控制算法、控制效果、PID參數自整定和調節器質量在新一代高可靠性產品中完美呈現，是您串級調節系統穩定可靠運行的保障，尤其是YR-GAD系列0.2%精度人工智能外給定控制器達到歐美進口控制器一樣的控制效果和高可靠性，自正定輕松完成PID參數整定，是串級過程控制和串級溫度控制的高性價首選外給定調節器。

串級調節系統特點
1、串級調節系統常被視為改善了調節對象動態特性的單回路調節系統，而串級調節系統的外給定PID調節回路(副回路)成為等效調節對象的一部分。
2、由于外給定PID控制回路(副回路)的存在，串級調節系統的控制效果有了較大的提高。
3、串級控制系統提高了對于進入副回路的干擾的抑制能力。
4、串級調節系統中的外給定PID調節系統是一個快速隨動系統，使串級調節系統有較強的適應能力。

外給定調節器性能特點
1、外給定調節器有兩路輸入(設定值給定信號和測量輸入信號)、一路控制輸出和一路測量值對應的變送輸出。
2、SWP外給定調節器采用了多項國際先進技術，輸入采用數字校正及自校準技術，測量精確定，消除了溫漂和時漂引起的測量誤差。外給定PID調節器采用國外名牌元器件，并采用了穩多重保護和隔離設計，抗干擾能力強、可靠性高。
3、外給定調節器采用先進的專家PID智能調節算法，控制精度穩定，無超調，具備高精度的自整定功能，儀表輸出采用模塊化硬件結構設計，更換不同的功能模塊即可實現多種控制方式。
4、外給定PID控制輸出可選4-20mA電流、0-5V、SSR驅動、單/三相SCR過零觸發和單相SCR移相觸發等多種方式，另有兩路報警輸出功能，還可選配變送輸出，或標準通訊接口(RS485或RS232C)。
5、外給定PID調節器具有手/自動無擾切換功能。手動切換至自動時，采用逼近法積算，并帶切換限幅功能，以實現手動/自動的平穩切換。
6、SWP調節器具有多類型輸入功能，儀表可以配接不同的輸入信號(熱電偶/熱電阻/線性電壓/線性電流/線性電阻)。其適用范圍非常廣泛，可與各類傳感器、變送器配合使用，實現對溫度、壓力、液位、容量、力等物理量的測量顯示，并配合各種調節結構對變頻器、電動調節閥、氣動調節閥等進行PID調節、控制和報警控制。
7、外給定調節器為高亮度雙數碼顯示，可同時顯示測量值和控制輸出值，儀表數據顯示清晰直觀。
8、SWP調節器還具有零點和滿度修正、冷端補償、數字濾波、傳感器故障處理、通訊接口、輸出限幅、正/反作用控制、開關量輸出等功能。

SWP-ND815儀表尺寸:160×80×140mm
SWP-ND815開孔尺寸:152×76mm
SWP-ND815儀表重量:400g

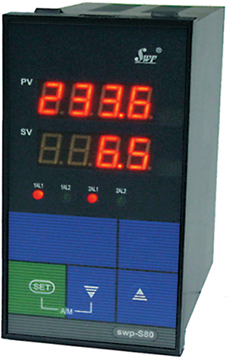

SWP-NS815儀表尺寸:80×160×140mm
SWP-NS815開孔尺寸:76×152mm
SWP-NS815儀表重量:400g



SWP-ND915儀表尺寸:96×96×140mm
SWP-ND915開孔尺寸:92×92mm
SWP-ND915儀表重量:400g



SWP-ND415儀表尺寸:96×48×140mm
SWP-ND415開孔尺寸:92×44mm
SWP-ND415儀表重量:240g



SWP-NS415儀表尺寸:48×96×140mm
SWP-NS415開孔尺寸:44×92mm
SWP-NS415儀表重量:240g



SWP-ND715儀表尺寸:72×72×110mm
SWP-ND715開孔尺寸:68×68mm
SWP-ND715儀表重量:240g

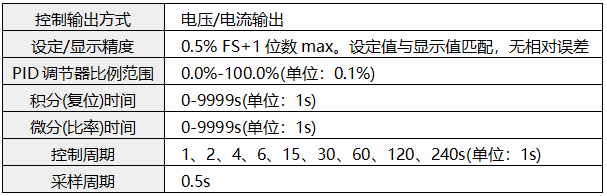

外給定調節器主要技術參數

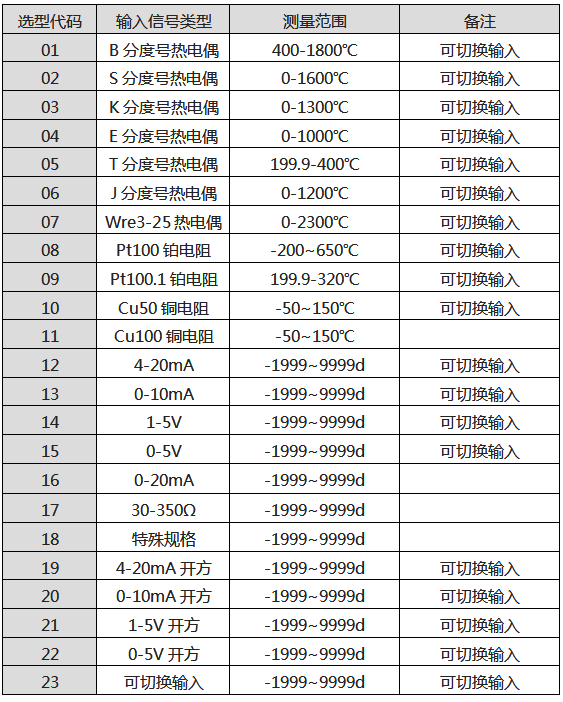

昌暉外給定調節器選型表

?光柱儀表外形(僅光柱儀表有此選項)
[省略]：豎式
[X]：橫式

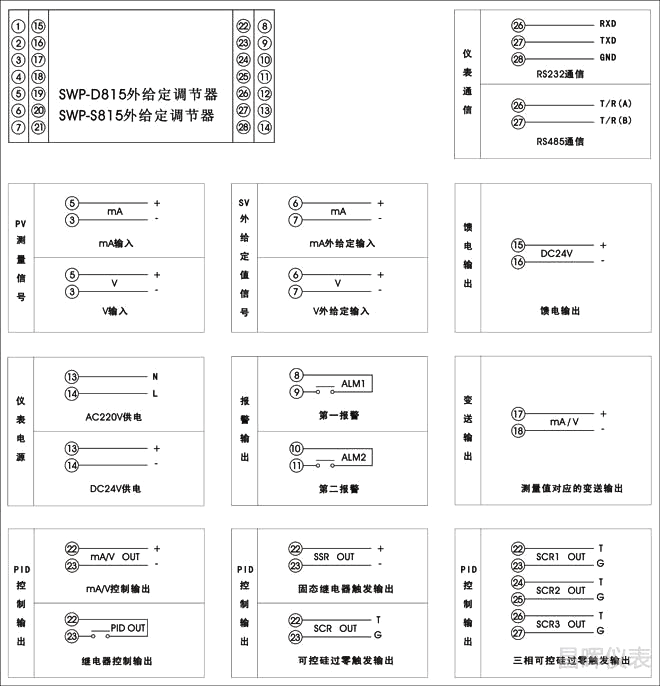

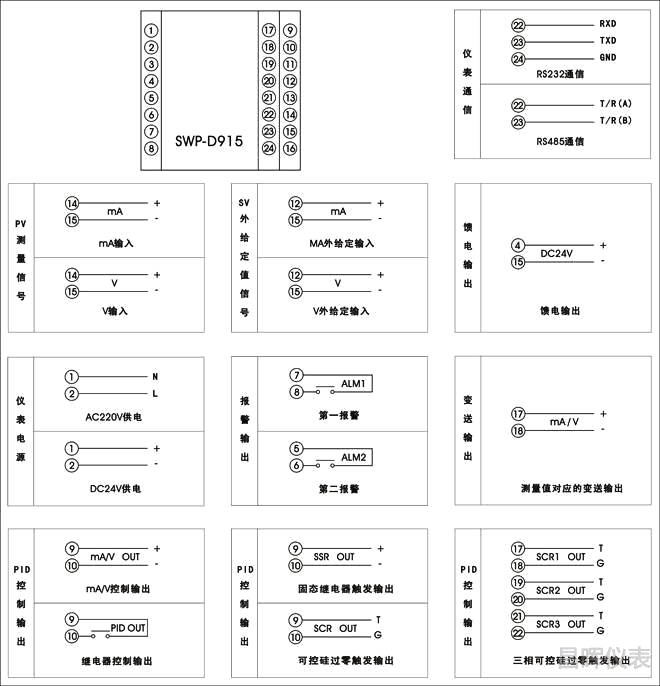

SWP-ND915外給定調節器接線圖

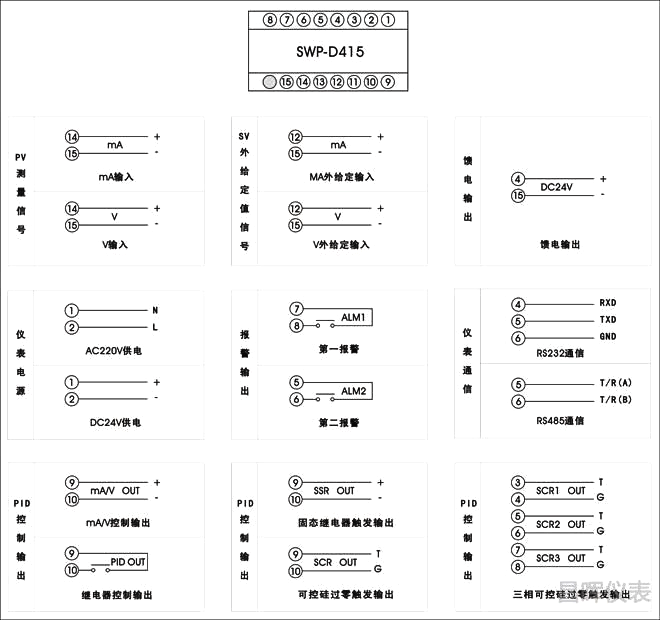

SWP-ND415外給定調節器接線圖

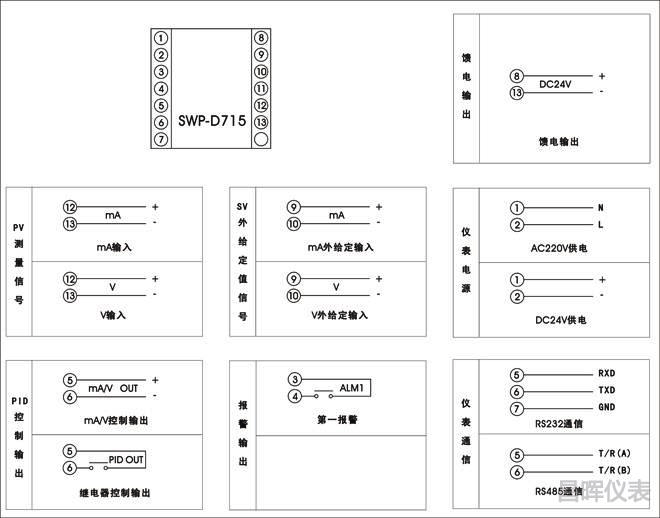

SWP-D715外給定調節器接線圖
