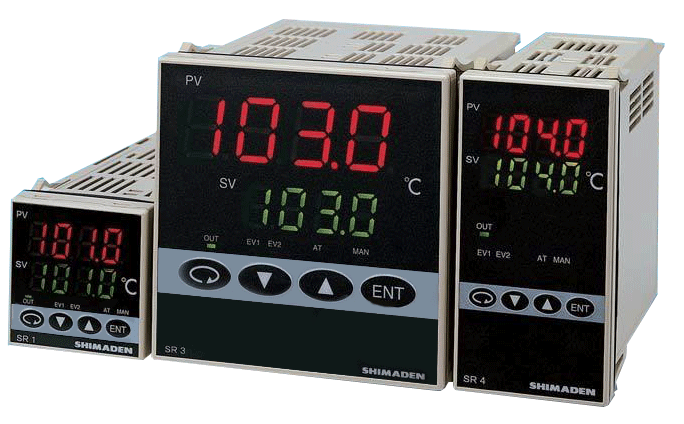

SR93是日本島電公司(Shimaden西曼頓品牌)推出的96×96mm外形的經濟型高性能、高性價比溫控器。SR93它能自由輸入，顯示精度為0.3級，帶手動輸出、PID調節輸出限幅、雙設定值、雙調節輸出、模擬變送輸出和數字通訊功能，前面板符合IP66級的防護標準。SR93調節器采用了日本島電的無超調專家PID算法，以其強大的PID自整定功能和優良的控制效果在進口調節器中獨樹一幟，是溫度控制領域性能最優越的溫度控制器之一。
Shimaden西曼頓品牌溫控器性能及特點
1、SR90系列溫控器、SR90系列溫度控制器精度為±0.3%FS+1字，采樣、顯示周期每秒4次
2、儀表電源：100-240VAC±10%/50Hz或DC24V
3、SR93儀表外形(寬×高)：96×96mm；SR93調節器開孔尺寸：92×92mm
4、系統使用前，SR93可啟動自整定功能，找到系統最佳的PID參數，從而簡化現場的調試，提高調節品質
5、可設0-100秒的上電緩起動，在一定程度上減輕負載的浪涌電流，保護器件和延長加熱元件的使用壽命
6、專家PID的算法中包括了SF超調抑制系數，合理的設置SF超調抑制系數，能有效地避免系統的超調或欠調
7、可輸出限幅。該功能用于限定閥門的開度、避免加熱功率設置過大、對特殊加熱元件某升溫段的功率限制等
8、溫室的白晝控制、加熱系統的預熱或保溫用途需要雙設定值(選件)，用一路輸入就可實現雙設定的選擇
9、SR90溫控器可以同時有兩個控制輸出(增加了儀表第二輸出功能，為選件)。第二控制輸出可用于加熱/制冷調節或主輔加熱控制。還可調整雙調節間相互作用區間的死區DB，達到既提高控制精度，又能節約能源的目的
10、具有設定值限制功能。為防止出現脫離工藝要求的設定范圍，可利用設定值限制功能來避免誤操作
11、有兩組繼電器報警輸出。報警輸出可設定為9種報警狀態：上、下限絕對值，上、下限偏差值，偏差值內、外報警、超量程報警和加熱器短線報警
12、隔離數字通訊接口(選件)。可選配RS232C或RS485接口，口地址1-255。 還可提供希曼頓光隔離智能RS232/485通訊轉換器，配合shimaden-e中文視窗組態軟件與上位機組成小型集散系統
13、帶模擬變送(選件)。變送輸出可設置為測量值、設定值、偏差值、調節輸出變送，用于現場記錄數據、多區控溫或串級調節
14、儀表可增加單相加熱器斷線和加熱回路報警功能(選件)。電流監測范圍：0.0-30.0A和0.0-50.0A
15、該SR90系列進口溫控器具有零點遷移功能，可設置正負偏移量作為測量值PV的顯示補償
16、為避免現場的測量干擾，SR90系列溫控器均可設置抗干擾數字濾波時間常數
日本島電SR93溫控器/溫控儀選型表
SR93-②③-④-⑤-⑥⑦
①日本島電溫控器溫控外形尺寸
[SR93]：儀表外形(寬×高)：99×96mm/開孔尺寸：92×92mm
[SR91]：儀表外形(寬×高)：48×48mm/開孔尺寸：45×45mm
[SR92]：儀表外形(寬×高)：72×72mm/開孔尺寸：68×68mm
[SR94]：儀表外形(寬×高)：48×96mm/開孔尺寸：45×92mm
②溫控儀輸入類型
[8]：熱電偶(B/R/K/E/J/T/N/PLII/Wre5-26/U/L)和熱電阻(Pt100)輸入信號可以自由切換[見注1]
[4]：直流電壓直流電流(0-20mA/4-20mA)
[6]：直流電壓(-1～1V，0-1V， 0-2V， 0-5V，1-5V，0-10VDC)
③溫控儀控制輸出類型
[Y]：繼電器控制輸出(比例周期1-120秒；觸電點容量：240VAC/2A阻性)
[I]：4-20mA(負載阻抗<600Ω)
[P]：固態繼電器驅動(12±1.5VDC/最大30mA；比例周期1-120秒)
[V]：0-10VDC(負載電流<2mA)
④溫控儀控制輸出2類型
[N]：無
[Y]：繼電器控制輸出(比例周期1-120秒；觸電點容量：240VAC 2A阻性)
[I]：4-20mA(負載阻抗<600Ω)
[P]：固態繼電器驅動(12±1.5VDC/最大30mA；比例周期1-120秒)
[V]：0-10VDC(負載電流<2mA)
⑤儀表電源
[90]：100-240VAC±10%/50Hz
[80]：DC24V
⑥報警輸出方式
[0]：無報警
[1]：帶EV1和EV2兩個報警輸出
[2]：EV1及30A加熱器斷線報警(加熱器斷線報警僅控制輸出1為Y型/P型輸出時可選)
[3]：EV1及50A加熱器斷線報警(加熱器斷線報警僅控制輸出1為Y型/P型輸出時可選)
⑦儀表選件代號(只能選一種)
[00]：無任何選件
[30]：變送輸出為0-10mVDC
[40]：變送輸出為4-20mA
[60]：變送輸出為0-10VDC
[38]：變送輸出0-10mVDC+帶雙設定值SB功能(1點/設定范圍:-1999～5000，無電壓接點或OC門輸入)
[48]：變送輸出4-20mA+帶雙設定值SB功能(點/設定范圍:-1999～5000，無電壓接點或OC門輸入)
[68]：變送輸出0-10VDC + 帶雙設定值SB功能(1點/設定范圍:-1999～5000，無電壓接點或OC門輸入)
[08]：帶雙設定值SB功能(1點/設定范圍:-1999～5000，無電壓接點或OC門輸入)
[05]：帶RS485數字通信接口
[07]：帶RS232數字通信接口
注1：島電SR91、SR92、SR93、SR94溫控儀可切換輸入信號為熱電偶、鉑電阻、電壓(-10～10mV，0-10mV，0-20mV，0-50mV，10-50mV，0-100mV)
選型舉例
SR93-4I-N-90-100(最常用調節器型號)
96×96mm外形日本島電進口調節器，輸入信號4-20mA，控制輸出4-20mA，100-240VAC電源，帶上、下限報警輸出
SR93-8P-N-90-105
96×96mm外形西曼頓溫度控制器，自由輸入，固態繼電器驅動輸出，220VAC電源，帶上下、限報警，帶RS485通信
SR93-8P-N-90-100(最常用溫度控制器型號)
96×96mm外形SHIMADEN溫度控制器，自由輸入，控制輸出為固態繼電器驅動，100-240VAC電源，帶上、下限報警
SR93-8I-N-90-100(最常用調節器型號)
96×96mm外形島電調節器，自由輸入，控制輸出4-20mA，100-240VAC電源，帶上、下限報警
SR93-8Y-N-90-100(最常用溫度控制器型號)
96×96mm外形日本島電溫度控制器，自由輸入，繼電器控制輸出，100-240VAC電源，帶上、下限報警輸出
SR93-6I-N-90-100
96×96mm外形進口調節器，輸入信號0-5V，控制輸出4-20mA，100-240VAC電源，帶上、下限報警
SR93-4Y-N-90-100
96×96mm外形進口溫度控制器，輸入信號4-20mA，繼電器控制輸出，100-240VAC電源，帶上、下限報警
SR93-4P-N-90-100
96×96mm外形島電溫度控制器，輸入信號4-20mA，控制輸出為固態繼電器驅動，100-240VAC電源，帶上、下限報警

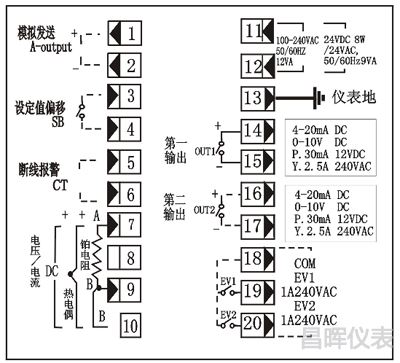

日本島電SR93溫控器接線圖
本站有SR93中文說明書提供給使用者，如有需求可在本站“資料下載”頻道免費下載
