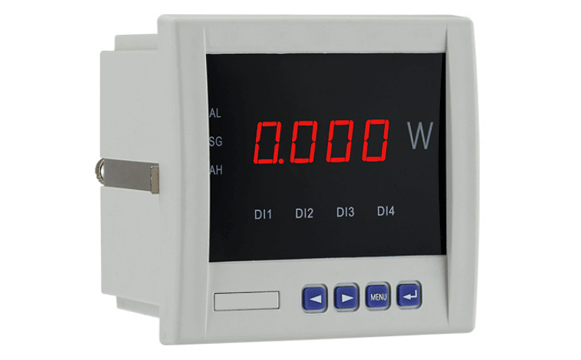

三相有功功率表技術參數
1、精度：0.5%精度
2、測量輸入：
①電壓：額定值A(chǔ)C100V、AC400V(過負荷：持續/1.2倍，瞬時/電壓2倍(10秒)；阻抗＞300kΩ)
②電流：額定值A(chǔ)C1A、AC5A(過負荷：持續/1.2倍,瞬時/電流10倍(5秒)；阻抗＜20mΩ)
3、電源：AC/DC80-270V
4、功耗：＜5VA
5、儀表輸出(選配功能，選型時不選則儀表無此功能)
①數字量：RS485接口，Modbus-RTU協議
②開關量：4路開關量輸入，干節點方式；2路開關量輸出，干節點繼電器
③模擬量：1路4-20mA/0-20mA模擬量輸出
6、顯示方式：1排4位數碼管顯示
7、有功功率表有4種外形供用戶選擇
①外形尺寸：120×120×75mm；開孔尺寸：108×108mm
②外形尺寸：80×80×75mm；開孔尺寸：76×76mm
③外形尺寸：96×96×75mm；開孔尺寸：88×88mm
④外形尺寸：72×72×75mm；開孔尺寸：67×67mm
8、質保24個月
有功功率表接線圖
三相有功功率表可使用在三相三線制和三相四線制配電系統中，儀表接線存在差別，請注意正確接線
◆低壓三相三線制配電系統中有功功率表接線圖(儀表接入2個CT、無PT)
