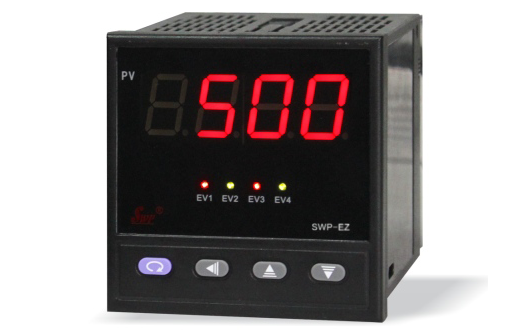

SWP-EZ單相可編程電力儀表特點
1、全新的結構
◆電流輸入通道和電壓輸入通道都使用了互感器，將儀表與電網進行了隔離，從而獲得良好的抗干擾性能
◆電參數的測量由電能專用計量芯片完成，實現了對電網參數的高精度和實時性測量
2、清晰的顯示
高清晰LED數字顯示測量值
3、方便的網絡
◆支持多機網絡通訊
◆提供的RS485通訊接口方便與上位機連接
◆支持標準MODBUS RTU通訊協議，方便用戶組網
4、友好的界面
◆人機界面號，人性化操作界面，簡單方便
◆支持多種數據輸出方式，電壓、電流、功率、頻率、功率因素數據輕松獲得
◆多種報警方式自由設定，多種輸出方式選擇
SWP-EZ單相可編程智能電力儀表選型
SWP-EZ①②-③-④⑤⑥-⑦-⑧-⑨-⑩-?-?

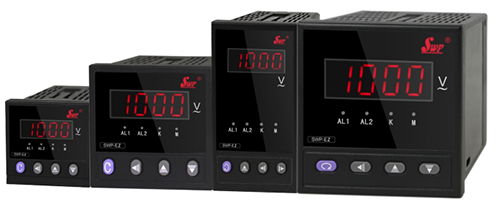

①外形尺寸
[1]：48×48mm外形
[4]：96×48mm外形
[7]：72×72mm外形
[8]：160×80mm外形
[9]：96×96mm外形
②電網類型
[1]：單相
③功能代號
[AI]：交流電流表
[AV]：交流電壓表
[AP]：有功功率表
[AQ]：無功功率表
[PF]：功率因素表
[AF]：頻率表
[AS]：視在功率表
[AM]：多功能表
④通訊功能
[0]：無通訊
[8]：RS485
[9]：特殊功能
⑤電流輸入范圍
[0]：無電流輸入(功能代號為AV/)
[1]：0-1A
[5]：0-5A
⑥電壓輸入范圍
[0]：無電壓輸入
[1]：0-100VAC
[2]：0-200VAC
[3]：0-300VAC
[4]：0-400VAC
[5]：0-500VAC
[8]：客戶指定
⑦變送輸出(OUT1)
[0]：無變送輸出
[2]：4-20mA變送輸出
[3]：0-10mA變送輸出
[4]：1-5V變送輸出
[5]：0-5V變送輸出
[8]：特殊規格
⑧第一報警方式
[N]：無報警輸出
[H]：常開繼電器報警輸出
[C]：SCR報警輸出
[S]：SSR報警輸出
⑨第二報警方式
[N]：無報警輸出
[H]：常開繼電器報警輸出
[C]：SCR報警輸出
[S]：SSR報警輸出
⑩饋電輸出
[N]：無饋電輸出
[P]：DC24V饋電輸出
?供電方式
[省略]：AC220V供電(線型電源，默認)
[W]：DC24V供電
[T]：AC85-265V供電(開關電源)
?外形特征
[省略]：橫式顯示儀表
[S]：豎式顯示儀表(僅針對外形尺寸選型代碼“4”和“8”)
常用單相電力儀表選型舉例
①單相交流電流表
SWP-EZE81-AI-050-0-N-N-N(電流顯示)
SWP-EZE91-AI-050-0-N-N-N(電流顯示)
SWP-EZE71-AI-050-0-N-N-N(電流顯示)
SWP-EZE41-AI-850-0-N-N-N(電流顯示+RS485)
SWP-EZE91-AI-050-2-N-N-N(電流顯示+4-20mA變送輸出)
SWP-EZE11-AI-050-0-N-N-N-T(電流顯示+AC/DC220V供電)
②單相交流電壓表
SWP-EZE81-AV-005-0-N-N-N(電壓顯示)
SWP-EZE91-AV-005-0-N-N-N(電壓顯示)
SWP-EZE71-AV-005-0-N-N-N(電壓顯示)
SWP-EZE91-AV-805-0-N-N-N(電壓顯示+RS485)
SWP-EZE91-AV-005-2-N-N-N(電壓顯示+4-20mA變送輸出)
SWP-EZE11-AV-005-0-N-N-N-T(電壓顯示+AC/DC220V供電)
SWP-EZ41、SWP-EZ81和SWP-EZ91接線圖

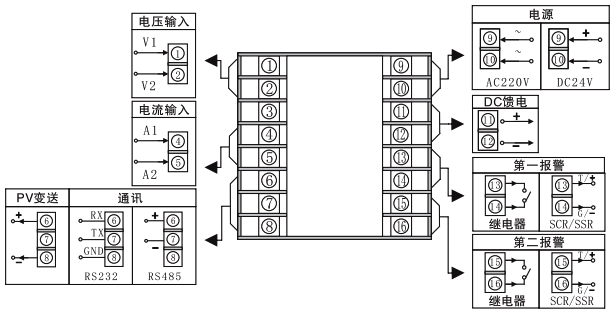

SWP-EZ71接線圖

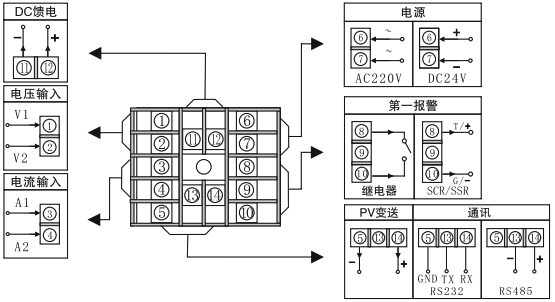

SWP-EZ11接線圖
