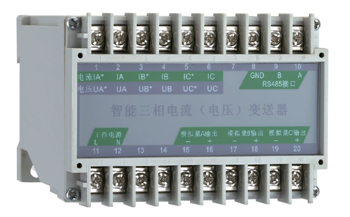

昌暉YR-BS4I3系列三相電流變送器基于最新MCU微處理器技術和模塊化結構，變送器具備高抗干擾性、高穩定性和高精度特點，適用于交流配電系統高壓或低壓三相電流參數測量，將電流信號隔離轉換為3路4-20mA信號。電量變送器符合GB/T 13850-1998標準。
三相電流變送器技術參數
1、精度等級：0.5%精度(默認)或0.2%精度
2、測三相電流量輸入：額定值/AC1A、AC5A；過負荷：持續/1.2倍，瞬時/電流10倍(5秒)
3、頻率：50-60Hz±10%
4、電源：AC/DC80-270V
5、功耗：＜3VA
6、三相電流變送器輸出
◆ 數字量：RS485接口，Modbus-RTU協議
◆ 模擬量：3路4-20mA（標配）/0-20mA/0-5V/0-10V模擬量輸出
◆ 負載電阻：電流輸出時≤600Ω；電壓輸出時≥1000Ω
◆ 波紋含量：＜0.5%峰值
7、響應時間：≤400ms
8、工作條件：環境溫度：-10～50℃，濕度≤93%,無腐蝕氣體場所，海拔≤2500米
9、絕緣電阻：≥100MΩ
10、耐壓強度：輸入/輸出/電源之間2.0KV/1min，50Hz
11、溫度系數：≤100ppm/℃
12、安裝方式：DIN導軌或用螺釘固定在柜體上
三相電流變送器外形尺寸

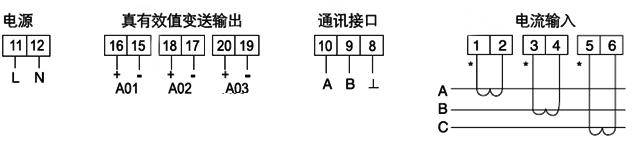

三相電路變送器接線圖
昌暉三相電流變送器選型表
YR-BS4①-②③④-⑤
①代碼 電量模塊功能
I3 三相電流變送器
②代碼 輸出信號類型
1 3路4-20mA(標準配置)
2 3路0-20mA
3 3路0-5V
4 3路0-10V
③代碼 精度等級
1 0.5%級精度(標準配置)
2 0.2%級精度
④代碼 通訊接口
0 無通訊(標準配置)
1 1路RS485
⑤代碼 輸入信號類型
1(變比) 三相AC 1A(信號來自0-1A交流電流互感器或直接輸入)
2(變比) 三相AC 5A(信號來自0-5A交流電流互感器或直接輸入)
三相電流變送器選型舉例
YR-BS4I3-110-2(100:5)
YR-BS4I3-110-1(100:5)
YR-BS4I3-111-2(50:5)
YR-BS4I3-111-1(50:5)
