單相功率因素表適用于AC220V配電系統的交流功率因數參數測量。單相功率因素表YR-GFF系列輸入變比可調，支持繼電器報警輸出、模擬量輸出及RS485通訊，提供4種不同的安裝尺寸，可直接替代模擬指針單相功率因素表，更廣泛的適用于各種控制系統(SCADA、DCS等)。單相功率因素表基于最新MCU微處理器技術和模塊化結構，儀表具備高抗干擾性、高穩定性和高精度特點，單相功率因素表價格廠家更實惠。

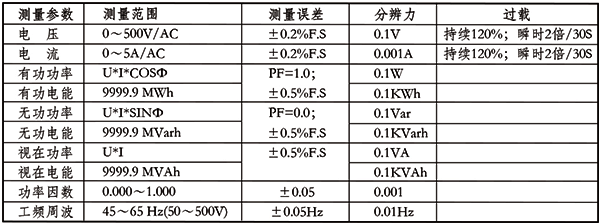

單相功率因素表技術指標
1、精度等級：±0.05(分辨力：0.001；測量范圍：0.000~1.000)
2、電源：AC/DC80-240V
3、頻率：50-60Hz±10%
4、測量輸入
①電壓：額定值/AC 0-100V或AC 0-500V；過負荷/持續1.2倍；瞬時：電壓2倍(10秒)；功耗＜1VA；阻抗＜300kΩ
②電流：額定值/AC 0-1A或AC 0-5A；過負荷/持續1.2倍；瞬時：電流10倍(5秒)；功耗＜0.4VA；阻抗＜20MΩ
5、功耗：＜5VA
6、單相功率因素表輸出
①數字量：RS485接口，Modbus-RTU協議
②開關量：2路開關量報警
③模擬量：1路4-20mA或0-20mA模擬量輸出
7、工作條件：環境溫度：-10～50℃，濕度≤93%,無腐蝕氣體場所，海拔≤2500米
8、絕緣電阻：≥100MΩ
9、結構：單相功率因素表外殼為ABS工程塑料；亞克力有機玻璃面板；硅膠按鍵4個
10、顯示方式：1排5位數碼管顯示

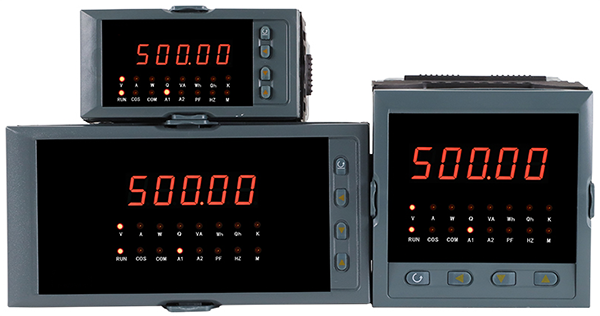

11、單相功率因數表外形及開孔尺寸
①外形尺寸160×80×130mm(高×寬×深)；開孔尺寸152×76mm
②外形尺寸96×96×85mm(高×寬×深)；開孔尺寸92×92mm
③外形尺寸96×48×85mm(高×寬×深)；開孔尺寸92×45mm
④外形尺寸80×80×95mm(高×寬×深)；開孔尺寸76×76mm
單相功率因素表選型
YR-GF①-②③④⑤⑥⑦⑧-⑨⑩-?-?
①電力儀表功能
[H]：功率因素參數測量
②單相功率因素表外形
[3]：外形尺寸80×80mm
[5]：外形尺寸96×48mm
[9]：外形尺寸96×96mm
[A]：外形尺寸160×80mm
③產品設計序號
[S]：多功能儀表設計序號
④參數顯示個數
[1]：顯示1個參數(標準出廠配置)
⑤電網類型
[2]：單相
⑥通訊接口(160×80mm儀表通訊和變送輸出不能同時存在；96×96mm、96×48mm和80×80mm儀表通訊和變送輸出可以復選)
[N]：無通訊
[C]：RS485通訊
⑦變送輸出(160×80mm儀表通訊和變送輸出不能同時存在；96×96mm、96×48mm和80×80mm儀表通訊和變送輸出可以復選)
[N]：無變送輸出
[1M]：1路4-20mA變送輸出(RL≤500Ω)
[2M]：1路0-10mA變送輸出(RL≤1000Ω)
[3M]：1路0-20mA變送輸出(RL≤500Ω)
[1V]：1路1-5V變送輸出(RL≥250kΩ)
[2V]：1路0-5V變送輸出(RL≥250kΩ)
[1X]：1路其他(用戶指定輸出)
⑧累積脈沖輸出
[N]：無累積脈沖輸出
⑨電壓輸入信號類型
[1]：0-100VAC
[2]：0-500VAC
⑩電流輸入信號類型
[1]：AC0-1A
[2]：AC0-5A
?報警
[N]：無報警
[2]：2限報警
?儀表供電電源
[W]：DC20-29V
[T]：DC/AC100-240V
經典型號：YR-GFH-9S12C1MN-22-2T
單相功率因素表接線

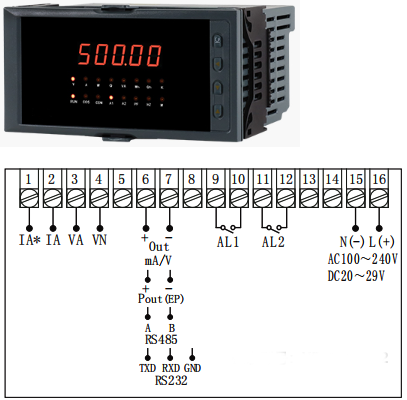

1、160×80mm外形單相功率因素表接線圖

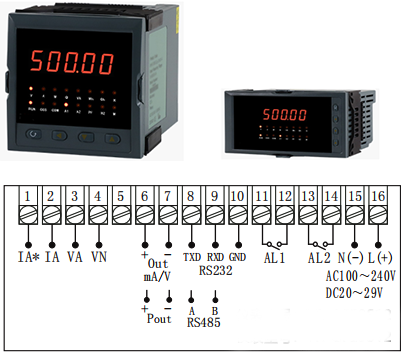

2、96×48mm、96×96mm外形單相功率因素表接線圖
3、80×80mm外形單相功率因素表接線圖
