常見SWP-ELC多功能網絡電力儀表型號
SWP-ELC40-854T/000-00
SWP-ELC40-851T/000-00
SWP-ELC30-854T/000-00
SWP-ELC30-851T/000-00
SWP-ELC40-054T/000-00
SWP-ELC40-051T/000-00
SWP-ELC30-051T/000-00
SWP-ELC30-051T/000-00
SWP-ELC40-850T/000-00
SWP-ELC40-050T/000-00
SWP-ELC40-804T/000-00
SWP-ELC40-001T/000-00
SWP-ELC主要特點
1、有效值測量
◆按照預定周期，測量相和中性線的即時、平均和最大電流、相電壓及線電壓。
◆頻率。
◆按照設定的周期，以即時、平均和最大值測量每相及總的有功功率。
◆按照設定的周期，以即時、平均和最大值測量每相及總的無功功率。
◆按照設定的周期，以即時、平均和最大值測量每相及總的視在功率。
◆測量每相及總的功率因數，并帶感性或容性負載指示。
◆相電壓、線電壓和電流最高可達21次的THD諧波畸變率(thd 3-U，thd 3V，thd 3I，thd In)
2、計量
SWP-ELC多功能網絡電力儀表可計量有功功率、無功功率、視在功率計量和精度為0.01時的運行
3、監視

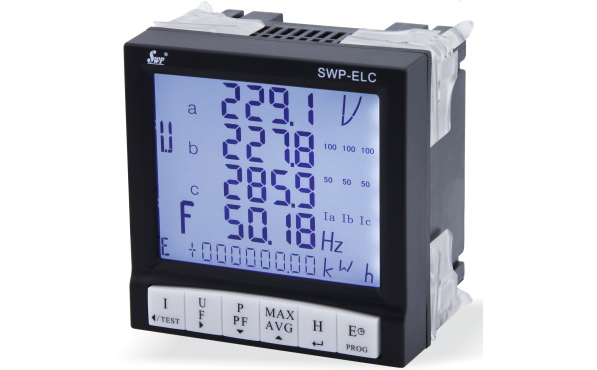

SWP-ELC多功能網絡電力儀表的大屏幕寬視角LCD顯示，可同時顯示5個參數、3個電流光柱。白色背光，6個按鍵，操作快捷方便。
4、接線方式
三相四線不平衡(4NBL)，三相四線平衡(4BL)，三相三線不平衡(3NBL)，三相三線平衡(3BL)，雙相(2BL)，單相(1BL)
接線方式：4NBL/4BL/3NBL/3BL/2BL/1BL
5、可編程
◆變比：PT，CT
◆通訊：地址1-247；波特率1200-115200bps
◆電能：復位清零
◆最大值：復位清零
◆運行時間：復位清零
6、SWP-ELC多功能網絡電力儀表尺寸
◆SWP-ELC面板：96×96mm
◆SWP-ELC盤面厚：20mm
◆SWP-ELC盤內深：60mm(不含模塊)，86mm(含模塊)
7、SWP-ELC多功能網絡電力儀表安裝方式
◆安裝方式：盤面安裝
◆開孔：92×92mm

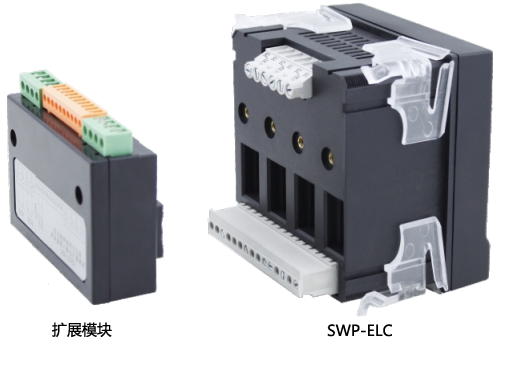

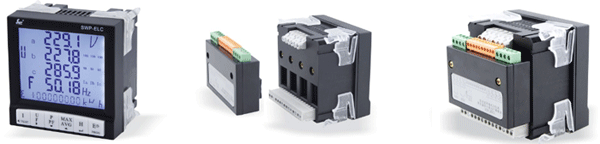

8、SWP-ELC擴展模塊功能
◆用戶可根據實際需要在SWP-ELC多功能網絡電力儀表背后增加插入式模塊，以實現開關量輸入、繼電器輸出、迷你量輸出、電能脈沖輸出等。
◆SWP-ELC擴展模塊尺寸：高×寬×厚(H×W×T)：66×86.5×25mm
SWP-ELC多功能網絡電力儀表選型表
SWP-ELC①②-③④⑤⑥/⑦⑧⑨-⑩?
①電網類型
[3]：三相三線
[4]：三相四線
②功能代號
[0]：不帶諧波測量功能
[1]：帶有諧波測量功能
③通訊功能
[0]：無通信
[8]：RS485(MOBUS RUT)
[9]：特殊規格
④電流輸入范圍
[0]：無電流輸入
[1]：0-1A電流互感器輸入
[5]：0-5A電流互感器輸入
⑤電壓輸入范圍
[0]：無電壓輸入
[1]：0-100V
[2]：0-200V
[3]：0-300V
[4]：0-400V
[5]：0-500V
[6]：0-600V
[8]：客戶指定
⑥供電方式
[T]：AC85-265V供電
⑦開關量輸入點數
[0-6]：0-6路開關量輸入
⑧繼電器輸出點數
[0-4]：0-4繼電器輸出點數
⑨電能脈沖輸出
[0]：不帶電能脈沖輸出
[1]：帶有電能脈沖輸出
[2]：帶有功+無功雙路電能脈沖出廠
⑩第一變送輸出方式
[0]：無變送輸出
[2]：4-20mA
[3]：0-10mA
[4]：1-5V
[5]：0-5V
[8]：特殊規格
?第二變送輸出方式
[0]：無變送輸出
[2]：4-20mA
[3]：0-10mA
[4]：1-5V
[5]：0-5V
[8]：特殊規格
SWP-ELC多功能網絡電力儀表主機端子圖

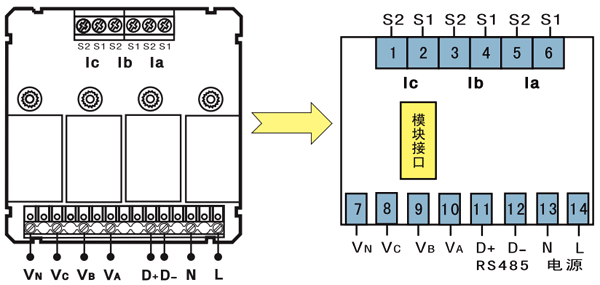

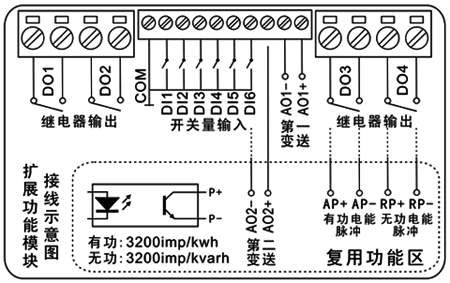

SWP-ELC多功能網絡電力儀表擴展模塊端子圖
DI1-DI6：1-6路開關量輸入可選，無源，內部提供DC+5V電源
DO1-DO4：1-4路繼電器輸出可選，常開觸點，容量250VAC/5A
AO1-AO2：1-2路模擬量輸出可選，提供4-20mA、0-10mA、1-5V、0-5V等多種信號
AP：有功電能脈沖輸出可選
RP：無功電能脈沖輸出可選
注1：第2路模擬量輸出AO2和第6路開關量輸入DI6復用。
注2：有功電能脈沖輸出AP和第3路繼電器輸出DO3復用。
注3：無功電能脈沖輸出RP和第4路繼電器輸出DO4復用。
