這樣進行變壓器容量計算

2025/2/19 14:30:11 人評論次瀏覽分類：電工基礎文章地址：http://www.fg316.com/tech/5985.html

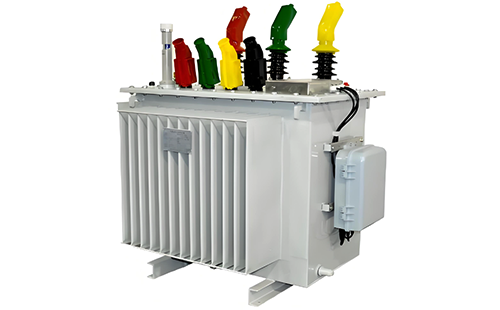

供電系統負荷，一般均從用電端開始，逐級上推，逐級計算，結合需要系數法，直至求出電源進線端的計算負荷為止。最后，再進行歸集變壓器容量計算。計算設備負荷時，還要考慮到設備的需要系數。需要系數值，一般選擇《工業與民用配電設計手冊》中的數值查表查找。專門行業若有專有的規范取值，應按特殊專業規范選擇。電力變壓器的選擇取決于計算負荷，而計算負荷又與系統中的負荷大小和負荷特性以及系統中的功率補償裝置有關。變壓器的銘牌上都標有變壓器的容量、電壓變比和實際的額定電流，計算變壓器的二次側額定電流：Ie=容量S/1.732×U。可以根據實際情況靈活選擇變壓器的容量，電力變壓器在運行中，其負荷總是變化的，在必要時允許過負荷運行，但是對室內變壓器，過負荷不得超過20%；對室外變壓器，過負荷不得超過30%。

計算變壓器容量計算常見問題
1、變壓器的額定容量，應該是變壓器在規定的使用條件下，能夠保證變壓器正常運行的最大載荷視在功率。
2、這個視在功率就是變壓器的輸出功率，也是變壓器能帶最大負載的視在功率。
3、變壓器額定運行時，變壓器的輸出視在功率等于額定容量。
4、變壓器額定運行時，變壓器的輸入視在功率大于額定容量。
5、由于變壓器的效率很高，一般認為變壓器額定運行時，變壓器的輸入視在功率等于額定容量，由此進行的運算及結果也是基本準確的。
6、所以在使用變壓器時，你只要觀察變壓器輸出的電流、電壓、功率因數及其視在功率等于或小于額定容量就是安全的(使用條件滿足時)。
7、有人認為變壓器有損耗，必須在額定容量90%以下運行是錯誤的。
8、變壓器在設計選用容量時，根據計算負荷要乘以裕量系數是對的。

單相設備負荷歸集變壓器容量選擇計算案例
如A相負載總功率10kW，B相負載總功率9kW，C相負載總功率11kW。(注：單相每臺設備的功率按照銘牌上面的最大值計算)。計算所需供電變壓器容量為多少？

計算步驟，如下：
1、我們應取最大值11kW來計算三相總功率。11kW×3相=33kW(變壓器三相總功率)
2、三相總功率/0.8，這是最重要的步驟，目前市場上銷售的變壓器大多數功率因素為0.8，所以需要除以0.8的功率因素。33KW÷0.8=41.25kVA(變壓器計算負荷容量)
3、對平穩負荷供電的單臺變壓器，負荷率一般取85％左右。
Se=S/β
式中：S為計算負荷容量(kVA)；Se為變壓器容量(kVA)；β為負荷率(通常取80％～90％)。
41.25kVA÷0.85=48.529kVA，那么需要購買的變壓器容量選擇50kVA就可以了。

變壓器過載運行基本值
一般情況下變壓器可以過載，變壓器的過載能力及允許過載時間不宜超過如下數據：過載10%，變壓器可持續運行180分鐘。過載20%，變壓器可持續運行150分鐘。過載30%，變壓器可持續運行120分鐘。過載60%，變壓器可持續運行45分鐘。過載75%，變壓器可持續運行15分鐘。

電纜截面選擇
10kV及以下高壓線路及1kV以下低壓動力線路，通常先按照發熱條件選擇導線或電纜截面，再校驗電壓損耗和機械強度。低壓照明線路，因對電壓水平要求較高，先按允許電壓損耗進行選擇，再校驗發熱條件和機械強度。對長距離大電流線路和35kV以上高壓線路，先按經濟電流密度選擇一個截面，再校驗其他條件。

多類設備負荷歸集變壓器容量選擇計算案例

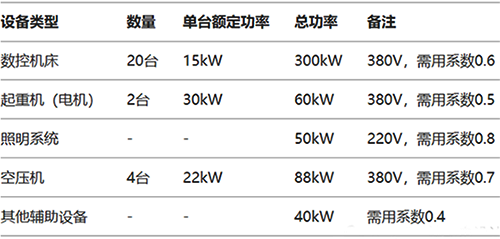

案例背景：某新建機械加工廠需配置供電變壓器，設備清單如下，計算所需供電變壓器容量為多少？

計算分析：
1、計算所有設備負荷即有功功率(P)，按需用系數法計算各設備組實際有功功率。
2、計算視在功率(S)。先確定功率因數(cosφ)，工廠動力設備平均功率因數取0.85；照明系統功率因數取0.9；我們綜合功率因數按加權平均計算，簡化為0.85。然后還要考慮變壓器的負載率與余量。負載率(β)，通常取0.7~0.8(避免長期滿載運行)，本例取0.75；預留擴容余量：一般可按20%裕量。
3、選擇標準變壓器。根據計算結果，依據國家標準(GB/T17468)規范，就近選擇變壓器容量。通過以上步驟，可合理選擇變壓器容量，兼顧經濟性與可靠性。實際工程中還需結合當地電網條件及設備特性調整參數。這里需要注意的是：電動機啟動電流，若多臺大電機同時啟動，需校驗變壓器啟動壓降，必要時采用星三角啟動或軟啟動。功率因數補償，若實際功率因數低于0.9，需加裝電容補償柜，計算時就要結合補償后容量選擇。負載波動，季節性負荷變化大時，也可考慮選擇兩臺變壓器并聯運行。
4、算公式，有如下可參考：
