1、PLC一鍵啟停編程

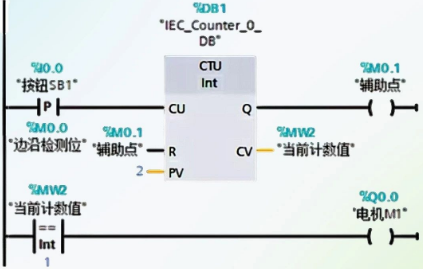

方法1：使用SR置位/復位觸發器
按下按鈕SB1(10.0)，00.0常閉點接通SR觸發器的S端。R1沒有接通，Q0.0置位，電機M1啟動。

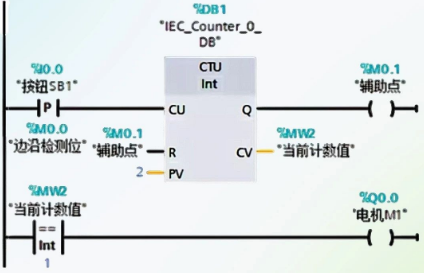

方法2：使用計數器
按下按鈕SB1(10.0)，CTU計數器加1，當前計數值(MW2)為1；MW2和1送進行比較，數值相等，則Q0.0導通，電機M1啟動。再次按下按鈕SB1(10.0)，CTU計數器加1，當前計數值(MW2)為2；此時復位計數器，且MW2和1比較，數值不相等，Q0.0斷開，電機M1停止。
2、三相異步電機單按鈕實現啟停編程
① 控制要求
使用PLC控制，實現三相異步電動機單按鈕啟停的操作。即按下一次按鈕，電動機啟動運轉，再按下一次按鈕，電動機停止運轉。
②實現步驟
1)使用輔助點實現

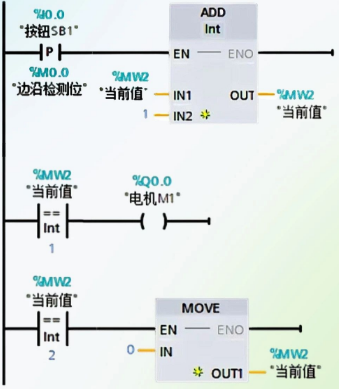

2)使用加法指令實現
