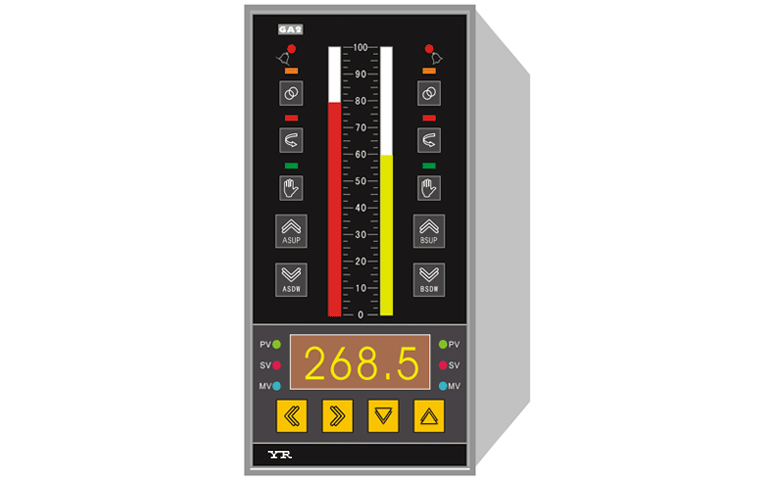

隨著PLC和DCS的普及，可編程調節器使用量有所減少，甚至部分儀表工沒見過可編程調節器，更不會校準可編程調節器，昌暉儀表分享的可編程調節器校準方法，儀表工可參考本方法提供的校準步驟和校準內容輕松完成可編程調節器校準工作。
1、可編程調節器進行調試前，應作通電檢查。備用電源、保護電池以及調節器液晶顯示面板、發光二極管及其他狀態指示信號燈應能正常工作。
2、啟動可編程調節器自診斷測試功能，并檢測通過，使用內置或外置編程器、通訊器、PC機、調用系統功能菜單，檢查可編程調節器的在線、離線測試功能、組態功能、存儲功能。
3、檢查可編程調節器技術文件設置的缺省參數值，應按設計文件的要求進行確認和修改，并按下列要求檢査：
①檢查儀表的操作員級參數設置，記錄設定后的參數值填入可編程調節器功能參數記錄表中；
②檢查可編程調節器的班長級參數設置，記錄設定后的參數值填入可編程調節器功能參數記錄表中；
③檢查可編程調節器的組態級參數設置，記錄設定后的參數值填入可編程調節器參數記錄表中。
4、可編程調節器的控制功能及程序檢査應符合下列要求：
①根據控制方案檢查所選定的功能模塊應滿足控制要求；
②檢查功能模塊之間的軟連接應正確，記錄功能模塊連接圖；
③利用編程器、通訊器或PC機所提供的軟件功能，編制并輸入相應的程序，然后調試程序并將所輸入的程序填入可編程調節器功能模塊記錄表中；
④檢查可編程調節器運算功能模塊的基本運算功能的參數設置、運算公式及運算結果，并應符合設計文件的規定；對于溫度、壓力補償、比率計算、線性化等，分別加入所需參數的模擬信號，檢查計算結果與理論要求的誤差；
⑤檢查可編程調節器控制功能模塊的功能，如PID控制、串級控制、選擇控制等，其校驗方法與常規調節器相同；
⑥檢查可編程調節器輸入、輸出功能模塊的功能，如數字濾波、自動-自動無擾動切換、邏輯輸出繼電器等；
⑦檢查可編程調節器通訊功能的參數設置，其基本參數包括波特率、奇偶校驗位、優先級、通訊地址等。
可編程調節器檢驗方法其內容源自SH/T3521-2007《石油化工儀表工程施工技術規程》?？删幊陶{(diào)節器編程組態方法因廠家不同而各異，昌暉儀表生產的高性能可編程調節器編程方法在產品頁面http://www.fg316.com/product/2356.html詳細介紹，現在前往一看究竟。
