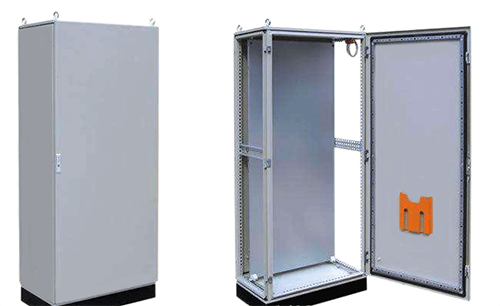

DCS系統控制柜裝配技術要求
①DCS等系統的組件如電源機籠、I/O機籠均安裝在DCS系統控制柜的正面，而端子板分別安裝在DCS系統機柜的正反兩面。
②電源機籠與I/O機籠之間應安裝24VDC電源系統風扇2臺。
③DCS系統控制柜內安裝有系統專用直流電源及直流電源分配箱。DCS系統控制柜的直流電源分配箱中不安裝交流電源斷路器。
④每套裝置要專門布置1個控制柜(HART機柜)，該專用機柜內背面右側上部豎直安裝1對SWITCH HUB(帶光纖接口)，用于ScNetⅡI網絡，同時該專用機柜安裝1個光纖接續盒，緊挨最底部的I/O機籠橫向安裝。
⑤DCS系統控制柜按照控制站地址順序(02#，04#，06#…… )依次排布。HART專用機柜排布時，保證HART端子板到HART卡件的柜間線距離最短，最長不超過10m，因此在考慮控制室布置時，專用機柜一般需要排布在I/O機柜的中間，如果只有少量HART卡件，可以考慮將專用機柜排布在所有的I/O機柜后面。
⑥帶主控制器的I/O機柜內背面右側上部豎直安裝1對SWITCH HUB(不帶光纖接口)，用于ScNet網絡。不帶主控制器的I/O擴展機柜內不安裝SWITCH HUB。
⑦每個IO機柜最多只允許安裝4個I/O機籠，HART機柜可根據需要每個機柜最多安裝6個I/O機籠。
