1、從外部進入儀表盤、儀表柜、儀表箱內的電纜電線，應在其導通檢查(用萬用表測通斷)及絕緣電阻(用兆歐表測絕緣電阻)檢查合格后再進行配線。
2、儀表盤、儀表柜、儀表箱內的線路宜敷設在匯線槽內，在小型接線箱內可明線敷設。當明線敷設時，電纜電線束應采用由絕緣材料制成的扎帶扎牢，扎帶間距宜為100~200mm。
3、儀表的接線應符合下列規定：
①接線線端應有標號。
②剝絕緣層時不應損傷芯線。
③電纜與端子的連接應牢固。
④多股芯線端頭宜采用接線端子，電線與接線端子的連接應壓接。
4、儀表盤、儀表柜、儀表箱內的線路不得有接頭，其絕緣保護層不得有損傷。

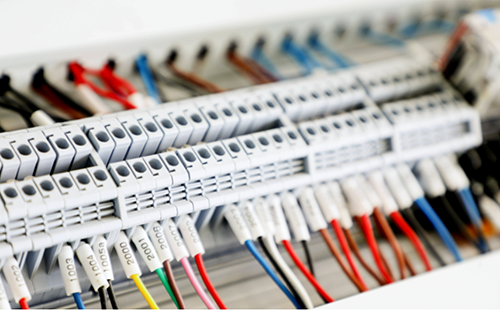

5、儀表盤、儀表柜、儀表箱接線端子兩端的線路，均應按設計圖紙標號。
6、當端子板在儀表盤、儀表柜、儀表箱底部時，距離基礎面的高度不宜小于250mm；當端子板在頂部或側面時，與儀表盤、儀表柜、儀表箱邊緣的距離不宜小于100mm；多組接線端子板并排安裝時，其間隔凈距離不宜小于200mm。
7、剝去外部護套的橡皮絕緣芯線及屏蔽線，應加設絕緣護套。
8、當導線與接線端子板、儀表、電氣設備等連接時，應留有余量。
9、備用芯線應接在備用端子上，或按使用的最大長度預留，并標注備用線號。
10、儀表盤內配線、接線箱內接線及穿盤電纜選用：

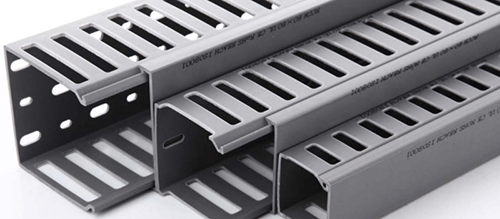

①儀表盤內配線宜采用暗配方式，暗配線采用匯線槽，個別場合也可用明配方式，如下圖所示。
②交流電源線應與信號線分開敷設，電源線端子與信號線端子之 間應用標記端子隔開。
③進出儀表盤的導線應通過接線端子進行連接，但熱電偶的補償導線及特殊要求的儀表接線可直接接到儀表。
④接線箱內接線要留有一定的余量；帶分屏總屏蔽的電纜接線，按儀表位號主電纜和分支電纜的屏蔽應一一對應，如下圖所示。
⑤儀表盤與儀表盤之間接線，除特殊電纜外，必須經過兩盤各自的接線端子或接插件連接。
⑥每個儀表盤接線端子備用量不宜小于總量的10%。
⑦儀表盤內應設有檢修用電源插座。
⑧本質安全型儀表信號線與非本質安全型儀表信號線應分開敷設。
⑨本質安全型儀表信號線的接線端子，應與非本質安全型儀表信號線端子或其他端子分開，并應有藍色標記，且應裝防護罩。
