昌暉儀表依據相關規范將儀表盤、儀表柜和操作臺安裝要求總結為以下十點，供儀表工參考和借鑒。
①儀表盤柜安裝包括控制室的操作臺安裝。首先要進行盤柜基礎的預制，基礎底座與儀表盤柜底座大小一致，一般由10#槽鋼焊接而成。焊接時，槽鋼的槽面向里，焊接完成后要打磨并做防腐處理。
②盤柜基礎安裝在控制室地坪上，地坪有預埋鋼板時，焊接前要找準預埋件，其水平標高誤差不能大于1mm; 無預埋件時，用膨脹螺栓固定。安裝好的盤柜基礎要復測，其水平度差不大于1mm。
③成排的儀表盤、儀表盤柜、操作臺的型鋼底座應按設計文件的要求制作，其尺寸應與儀表盤、儀表盤柜、操作臺一致，直線度允許偏差為1mm/m, 且全長誤差不應超過5mm。
④控制室內儀表盤、儀表柜、箱和操作臺的安裝位置和平面布置應符合設計文件規定。儀表盤、儀表柜、箱和操作臺的外形尺寸及儀表開孔尺寸應符合設計文件要求。
⑤盤、箱、柜與型鋼基礎之間應采用鍍鋅或不銹鋼螺栓連接。當有絕緣要求時，宜采用絕緣螺栓連接。
⑥單個安裝的儀表盤、箱、柜和操作臺，應符合下列要求：固定牢固；垂直度允許偏差為1.5mm/m；水平度允許偏差為1mm/m。

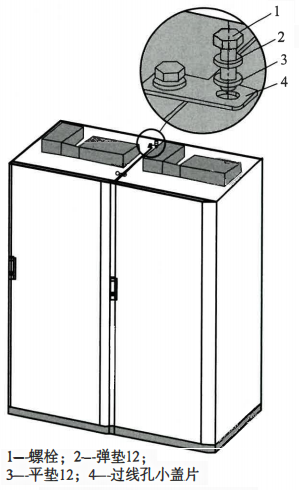

⑦同一系列規格相鄰兩盤、箱、柜、操作臺頂部高度允許偏差為 2mm，當連接超過兩處時，其頂部高度最大偏差不應大于5mm；相鄰兩盤、箱、柜正面接縫處正面的平面度允許偏差為1mm, 當連接超過5處時，正面的平面度最大偏差不應大于5mm；相鄰兩盤、箱、柜間接縫的間隙，不應大于2mm。機柜頂部連接如下圖所示。
⑧儀表盤、柜、操作臺之間及盤、柜、操作臺內各設備構件之間的連接應牢固，安裝用的緊固件應為防銹材料。安裝固定不應采用焊接方式。
⑨就地儀表盤、箱、保溫(護)箱的安裝位置，應符合設計文件要求。在多塵、潮濕、有腐蝕性氣體或爆炸和火災危險區域內安裝的就地儀表盤或箱，應按設計文件檢查確認其密封性和防爆性能滿足使用要求。
⑩在振動場所安裝的儀表盤(箱)應采取防振措施。
