中間繼電器在儀表控制和電氣控制中都經常用到，中間繼電器接線圖一般印刷在繼電器外殼上，偶爾因種種原因找不到中間繼電器接線圖，實在不方便。下面昌暉儀表分享歐姆龍中間繼電器接線圖供同行使用，大家可參考看看。

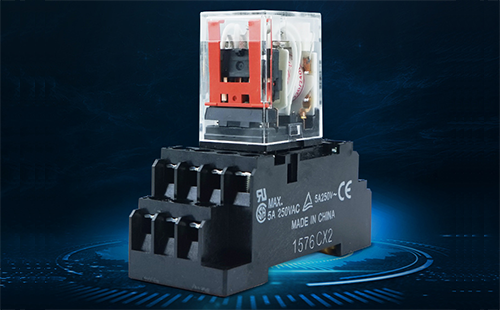

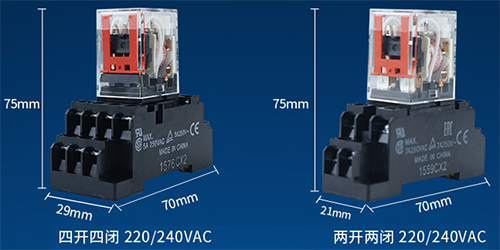

歐姆龍小型中間繼電器有8腳、14腳等種類，8腳中間繼電器觸點為兩常開兩常閉，14腳中間繼電器觸點為4常開4常閉，中間繼電器外形尺寸如下圖：

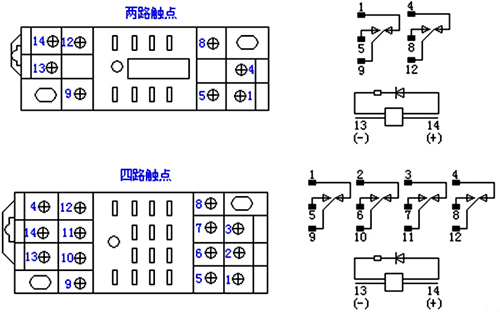

歐姆龍中間繼電器接線圖如下所示，中間繼電器接線時需要注意中繼的線圈電壓，錯接將導致中間繼電器線圈燒毀。
