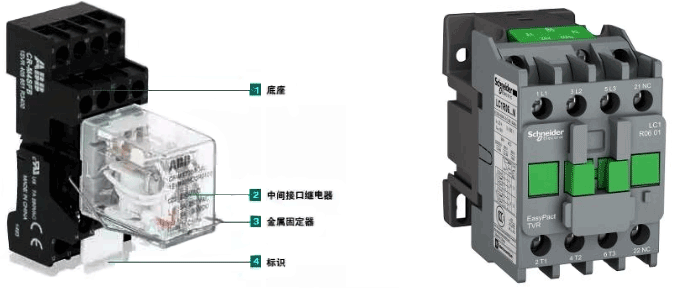

中間繼電器 接觸器
中間繼電器的結構和原理與交流接觸器基本相同。二者的工作原理均是線圈通電后產生磁場，吸引動鐵芯并帶動相關觸點動作，所不同的是接觸器通斷電流較大，用于直接驅動負載，而中間接線器因為過載能力比較小故拖動負載的能力較弱，只能用于輔助控制電路中。
接觸器的電路符號為KM。按線圈電壓來區分，可分為交流接觸器(交流接觸器常用線圈電壓為AC220V和AC380V)和直流接觸器，在實際選擇時，可根據實際線路電壓來選擇。接觸器選用主要考慮接觸器線圈的電壓、主觸點的額定電流，輔助觸點的種類是常開還是常閉及輔助觸點的對數。接觸器主觸點的額定電壓要求大于或等于負載電路電壓，主觸點額定電流按照負載電流的1.1-1.4倍選取。
中間繼電器在電氣線路中用KA表示。中間繼電器的線圈電壓可直接透過塑料外殼觀察，一般是直流電源供電，少數使用交流供電。中間繼電器沒有主觸點，只有輔助的控制觸點。中間繼電器常見規格為一般為2對或4對常開常閉觸點。中間繼電器通常安裝在繼電器座上，繼電器外殼上標有繼電器內部的接線圖對應的引腳，而引腳的標號在繼電器座上的端子旁。中間繼電器用主要考慮線圈電壓、常開常閉觸點對數以及端子通過的額定電流等。
