溫濕度控制器技術參數
測量范圍：溫度：-40~120℃；濕度0-100%RH；露點-50~100℃
準確度：溫度±0.5℃(25℃)；濕度±3%RH(5~95%RH，25℃)
電路工作條件：溫度-20~60℃；濕度5~95%RH
長期穩定性：溫度≤0.1℃/y；濕度≤1%RH/y

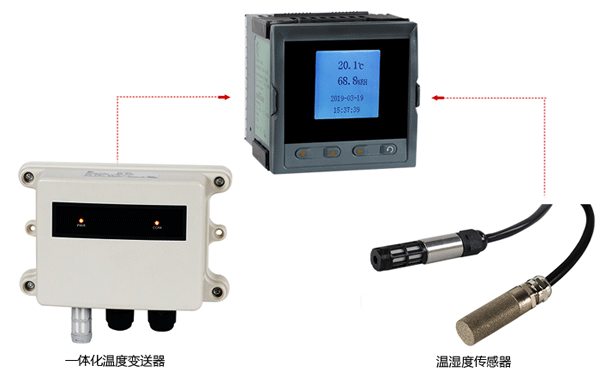

溫濕度控制器輸入信號：來自溫濕度變送器的模擬信號0-20mA、4-20mA、0-5V、1-5V；SHT21探頭信號
輸出信號：變送輸出0~20mA或4~20mA(負載電阻≤500Ω)
報警輸出：4個繼電器干接點輸出
通訊輸出：RS485或RS232通訊接口，標準MODBUS RTU通訊協議

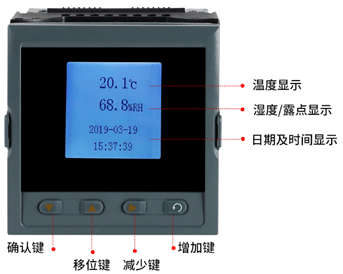

液晶顯示：溫度℃，濕度%RH，露點℃，報警提示H/L，時間
分辨率：0.1℃，0.1%RH
響應時間：≤15s(1m/s風速)
供電電源：DC24V
安裝方式及外形尺寸：盤裝式溫濕度控制器外形尺寸96×96×110mm(寬×高×深)或壁掛式溫濕度控制器外形尺寸121.1×121.1×60mm(寬×高×深)。

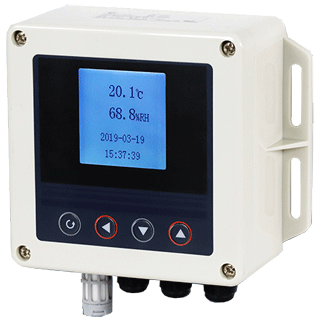

壁掛式溫濕度控制儀

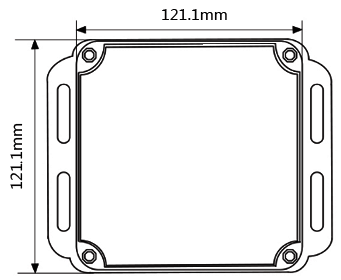

壁掛式溫濕度控制儀外形尺寸
溫濕度控制器選型表
YR-WS90①②-③④-⑤-⑥-⑦-⑧
①儀表類型

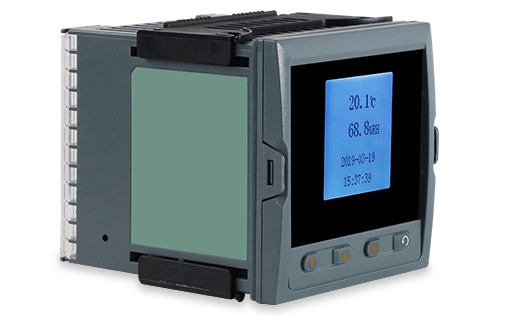

[C]：96×96盤裝式溫濕度控制器(開孔尺寸92×92mm)
[G]：壁掛式溫濕度控制器
②測量類型
[1]：溫度、濕度測量
[2]：溫度、濕度、露點測量
③通訊接口
[0]：無通信
[4]：RS232
[8]：RS485
④測量類型對應的變送輸出
[0]：無變送輸出
[2]：4-20mA(RL≤600Ω)/每一個被測變量對應1路輸出
[6]：0-20mA(RL≤600Ω)/每一個被測變量對應1路輸出
⑤探頭規格
[01]：溫濕度變送器信號
[02]：溫濕度探頭信號
⑥報警輸出數量
[N]：無報警
[1]：1個報警
[2]：2個報警
[3]：3個報警
[4]：4個報警
⑦溫濕度探頭規格(配套溫濕度控制儀的測量探頭)
[N]：無溫濕度探頭(僅模擬信號輸入或不需要選配探頭時選用)
[G100]：探頭直接安裝在本體外殼上(僅壁掛式溫濕度控制儀可選用)
[G201]：溫濕度控制器+1m電纜的HT02塑料探頭溫濕度傳感器
[G201]：溫濕度控制器+2m電纜的HT02塑料探頭
[G205]：溫濕度控制器+5m電纜的HT02塑料探頭
[G301]：溫濕度控制器+1m電纜的HT03金屬探頭
[G302]：溫濕度控制器+2m電纜的HT03金屬探頭
[G305]：溫濕度控制器+5m電纜的HT03金屬探頭
⑧儀表電源
[T]：AC/DC220V供電
[W]：DC24V供電
溫濕度控制器選型舉例
YR-WS90C1-80-01-N-N-W

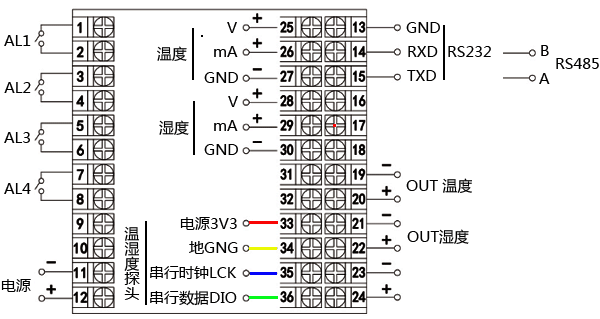

盤裝溫濕度控制器接線圖

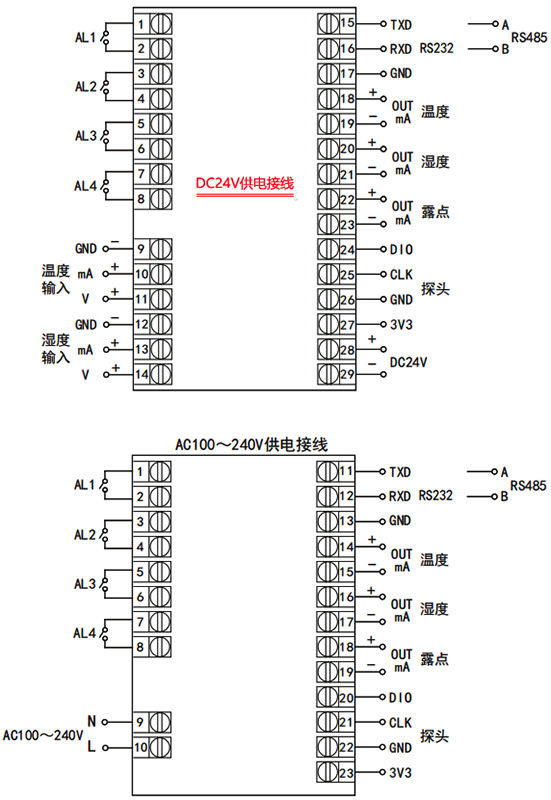

壁掛式溫濕度控制器接線圖
備注：
1、探頭外部接線方法：3V3為紅色線，GND為黃色線，CLK為藍色線，DIO為綠色線/黑色線
2、AC100～240V供電的壁掛儀表無變送器輸入信號，只能選擇探頭信號輸入
