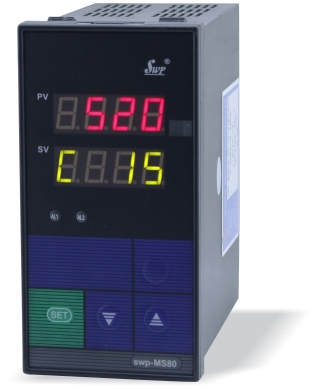

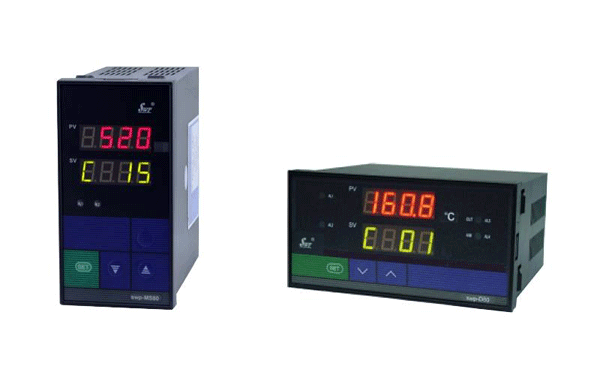

八路巡檢儀 SWP-MD80

八路巡檢儀主要特點
香港昌暉自動化八路巡檢儀適用于巡回檢測八路測量信號，八路巡檢儀各通道可同時輸入不同的分度號，采用最新無跳線技術，只需設定儀表內部參數，即可將儀表從一種輸入信號改為另一種輸入信號。



八路巡檢儀有多種功能組合
1、八路巡檢顯(示例如：SWP-MD806-00-23-N或SWP-MS806-00-23-N)
2、八路巡檢顯示＋1路統一4-20mA輸出(例如：SWP-MD806-02-23-N或SWP-MS806-02-23-N)
3、八路巡檢顯示＋通訊(例如：SWP-MD806-80-23-N、SWPMS806-80-23-N、SWP-MD806-20-23-N)
4、八路巡檢顯示＋8路4-20mA輸出(例如：SWP-MD806-02*8-23-N、SWP-MS806-82*8-23-N)
5、八路巡檢顯示＋2限報警(例如：SWP-MD807-01-23-HL或SWPMS807-01-23-HL)
6、八路巡檢顯示＋2限報警＋通訊(例如：SWP-MD807-81-23-HL、SWP-MS807-81-23-HL、SWP-MD807-21-23-HL)
7、八路巡檢顯示＋2限報警＋通訊＋1路4-20mA輸出(例如：SWP-MD807-82-23-HL、SWP-MS807-82-23-HL)
8、八路巡檢顯示＋16路報警(每一路通道分別對應2限報警)(例如：SWP-MD808-01-23-8H8L或SWP-MS808-01-23-8H8L)
9、八路巡檢顯示＋16路報警＋通訊（例如：SWP-MD808-81-23-HL、SWP-MS808-81、SWP-MD808-21、SWP-MS808-21)

10、八路巡檢顯示＋16路報警＋通訊＋1路4-20mA輸出(例如：SWP-MD808-82-23-HL、SWP-MS808-82)
11、巡檢儀可帶串行通信輸出，與各種帶串行輸入/輸出的設備進行雙向通信，組成網絡控制系統
說明：八路巡檢儀如果選擇各輸入通道分別報警控制輸出(SWP-MD807系列)，各通道統一報警控制輸出可選擇報警帶記憶(任一通道報警未解除將一直報警直至所有通道均無報警）或報警無記憶（巡回至有報警通道時輸出報警，巡回至無報警的通道時則不報警)。

昌暉儀表新一代0.2%精度YR-GFM系列八路巡檢儀有160×80mm和96×96mm兩種外形；可自由切換輸入信號類型增加到36種；外觀和品質媲美歐洲進口儀表。在文章《巡檢儀SWP-MD80和YR-GFM80性能對比》中可一眼看出這些年昌暉儀表在提升巡檢儀性能方面的努力和進步。

八路巡檢儀外型尺寸
1、橫式八路巡檢儀外形尺寸：160×80×140mm；開孔尺寸：152×76mm；重量：400g
2、豎式八路巡檢儀外形尺寸：80×160×140mm；開孔尺寸：76×152mm；重量：400g
3、橫式分別報警八路巡檢儀(一套儀表有兩臺)外形尺寸：160×80×140mm；開孔尺寸：152×76mm；重量：400g/臺

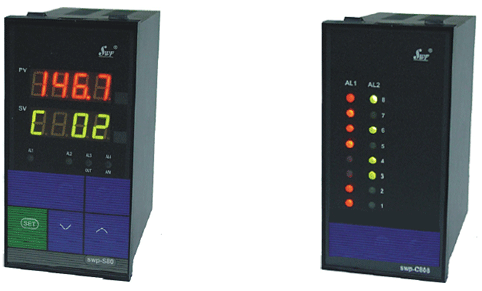

4、豎式分別報警八路巡檢儀(一套儀表有兩臺)外形尺寸：80×160×140mm；開孔尺寸：76×152mm；重量：400g/臺

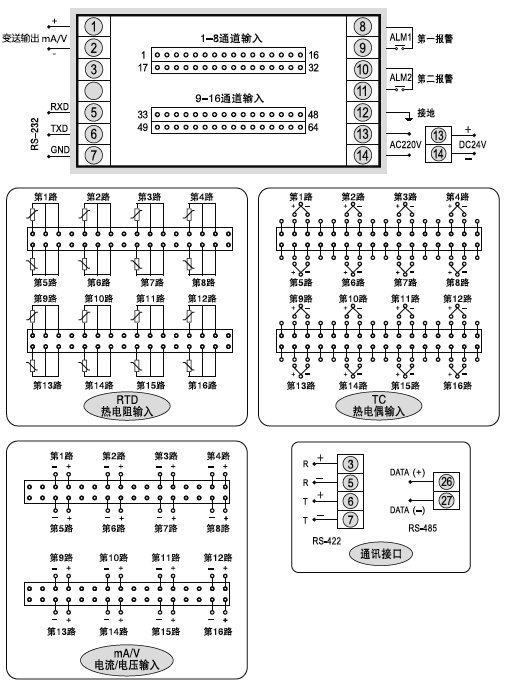

八路巡檢儀接線圖

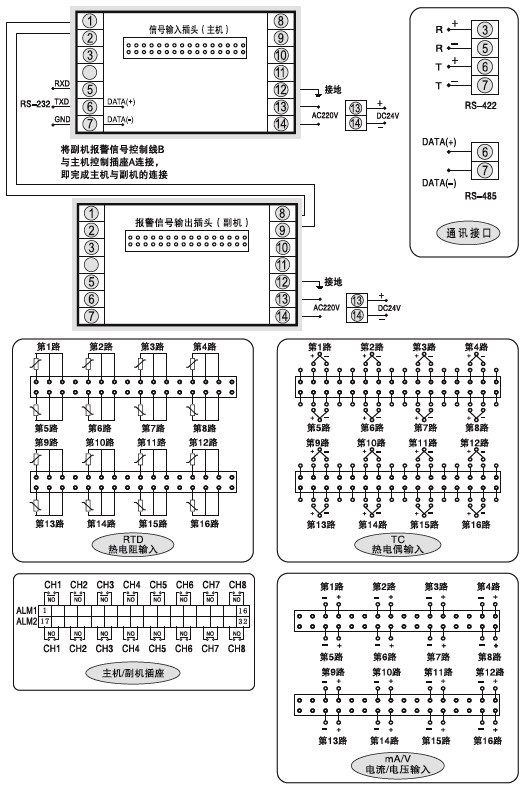

分別報警八路巡檢儀接線圖



SWP系列八路巡檢儀選型表

輸入信號類型表



注1：儀表一般為輸入同一類型信號，如需各通道輸入不同的信號，請在訂貨時詳細注明各通道的輸入信號類型。
注2：巡檢儀統一控制/統一報警輸出：即儀表所有通道共用一個(或兩個)報警輸出繼電器，或所有通道共用一組變送控制輸出。統一控制/報警輸出儀表無特殊說明提供不帶報警記憶的儀表。
注3：巡檢儀分別控制/統一報警輸出：即儀表各測量通道均有一個(或兩個)報警繼電器輸出報警，報警輸出互相獨立。或各測量通道均有一組相互獨立的變送控制輸出。當輸入通道≤8時，可選擇分別帶上下限/路報警輸出。此時儀表由主機、輔機(兩臺儀表)構成。
注4：不帶報警記憶功能：巡測至當前通道有報警則輸出報警，巡測至下通道如無報警則報警輸出關閉。
注5：帶報警記憶功能：巡測至當前通道時有報警則輸出報警，巡測至下通道如無報警但報警輸出繼續，直至所有通道均無報警方停止輸出。
