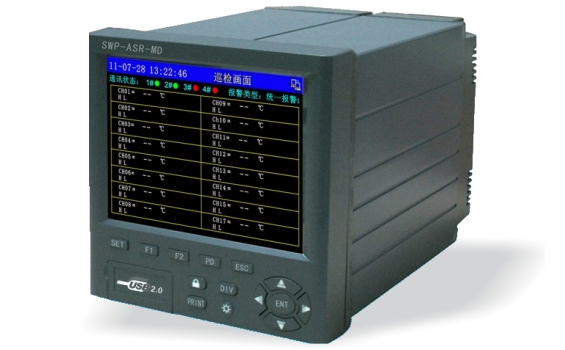

SWP-ASR-MD智能化64路巡檢儀最多可對64輸入回路進行巡回檢測，報警控制及數據遠傳，SWP-ASR-MD是一種智能化液晶多功能顯示儀表。
液晶儀表特點
1、設計吸納了當今電腦的結構思路，硬件采用內帶快閃存儲器的新型微處理器，軟件引入中文WINDOWS的框架思路。
2、全中文菜單引導組態操作，以集中或分頁畫面顯示各通道的測量及報警結果，簡潔直觀地給人以智能的感受。
3、可接受多達16-64路同類型或不同類型被測輸入信號，根據用戶設定要求完成從信號采集，數據顯示，報警狀態及數據傳送的全過程。
4、液晶64路巡檢儀操作簡單，儀表抗干擾性能強，可靠性高。
5、同屏可顯示16路測量值
6、液晶64路巡檢儀可提供0-128路報警輸出
64路巡檢儀技術參數
精度：0.5%FS±1字(常規供貨)或0.2%FS±1 字(定制產品)
測量范圍：-1999~9999 字
采樣周期：0.5秒/路
顯示方式：5.6寸LED 背光式真彩大屏幕液晶圖形顯示面板；顯示內容可由漢字，西文，數字，圖形等組成。通過面板按鍵可完成畫面翻頁，畫面對比度/亮度調整等
參數設定：中文菜單提示，面板按鍵設定，可設定二級參數帶密碼鎖定
報警功能 ：報警畫面提示，可選擇繼電器帶回差的 ON/OFF 輸出；統一報警1、統一報警2、分別報警
通訊輸出：RS232或RS485，波特率2400-57600pbs(可設置)；2路通訊全隔離
保護方式：設定參數永久保存，記錄數據斷電保存，內置 WATCHING DOG 電路，掉電時數據預先保存
使用環境：環境溫度-15℃~60℃、相對濕度≤85%RH、避免強腐蝕性氣體
電源電壓：AC95V-260V/50Hz(開關電源)
功耗：≤15W
重量：約1000g
外形尺寸：144×144×180mm
開孔尺寸：138×138mm
安裝方式：卡條式固定架

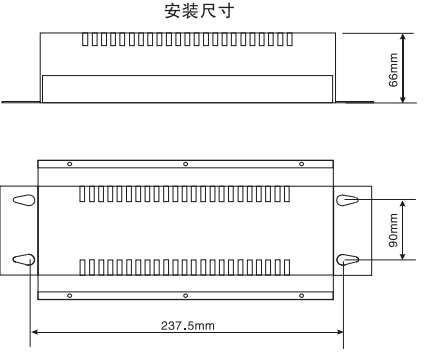

SWP-T16數據采集器外形尺寸：
液晶64路巡檢儀選型表
SWP-ASR-①②③-④⑤-⑥-⑦-⑧
①外形特征
[MD]：液晶多路巡檢儀
②外形尺寸
[8]：144×144mm
③輸入通道
[16]：16路信號輸入(型號SWP-ASR816，配1個SWP-T16數據采集器)
[32]：32路信號輸入(型號SWP-ASR832，配2個SWP-T16數據采集器)
[48]：48路信號輸入(型號SWP-ASR848，配3個SWP-T16數據采集器)
[64]：64路信號輸入(型號SWP-ASR864，配4個SWP-T16數據采集器)
④通訊方式
[0]：無通訊
[2]：RS232通訊
[3]：打印接口
[8]：RS485通訊
⑤輸出方式
[0]：無報警輸出
[1]：統一報警輸出
[2]：分別上下限報警輸出
[3]：上限或下限報警輸出
[4]：特殊規格
⑥輸入類型
[**]：參見“輸入類型表”
⑦報警點數
[**]：0-128報警點可選
⑧供電方式
[T]：AC85-265V供電

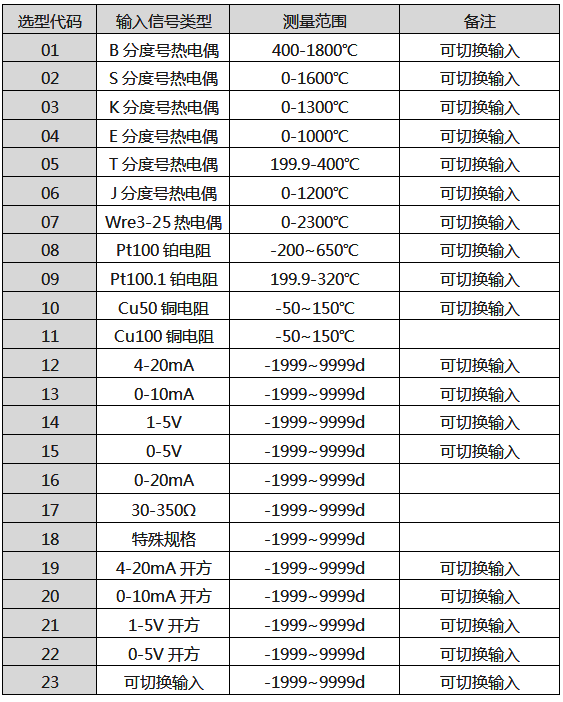

注：儀表輸入類型表
型號舉例
SWP-ASR-MD816-00-23-0-T
SWP-ASR-MD816-01-23-2-T
SWP-ASR-MD816-02-23-32-T
SWP-ASR-MD832-00-23-0-T
SWP-ASR-MD832-01-23-2-T
SWP-ASR-MD832-02-23-64-T
SWP-ASR-MD848-00-23-0-T
SWP-ASR-MD848-01-23-2-T
SWP-ASR-MD848-82-23-96-T
SWP-ASR-MD864-80-23-0-T
SWP-ASR-MD864-81-23-2-T
SWP-ASR-MD864-82-23-128-T
液晶64路巡檢儀的輸入信號先接入SWP-T16數據采集器，SWP-T16數據采集器以通信方式將測量信號送入SWP-ASR-MD8多路巡檢儀，每一臺SWP-T16數據采集器可以接入16路測量回路。SWP-ASR-MD8多路巡檢儀最多可配置4個SWP-T16數據采集器，采集器用戶不用單獨購買，昌暉儀表制造有限公司根據用戶所需測量回路數在儀表出廠時提供給使用者。
液晶64路巡檢儀接線圖

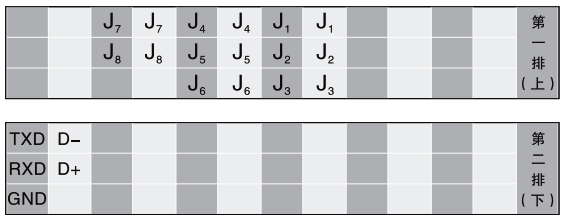

◆SWP-ASR-MD儀表本體接線圖

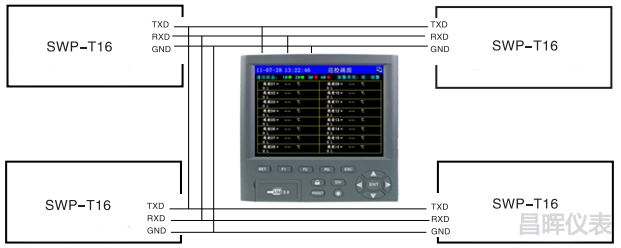

◆SWP-ASR-MD儀表本體與SWP-T16數據采集器的連接

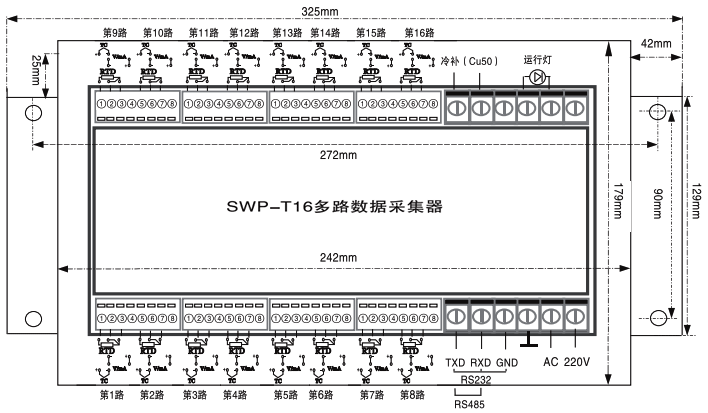

◆SWP-T16數據采集器接線圖
1、如SWP-T16示意圖所示：SWP-T16第1組中①②③④對應的輸入回路號為第1路；⑤⑥⑦⑧對應的輸入回路號為第2路；第2組中①②③④對應的輸入回路號為第3路；以此類推，最后為16路。
2、輸入信號接線以第1組第1路為例：熱電偶接①和②(①+，②-)；熱電阻接①②③(熱電阻元件一端接①，另一端接②和③)；mA/V輸入接②和④(②-，④+)。改變某一回路的輸入信號后，應該按照接線圖更改輸入接線位置，并在SWP-ASR-MD8多路巡檢儀設置輸入信號、量程參數，儀表才能正常工作。
