SWP-T80光柱顯示控制儀為1路萬能輸入，可帶4個報警、1路變送輸出和1路DC24V饋電輸出。SWP-T80集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制(高亮度LED數碼顯示+單光柱顯示)，測量值顯示清晰直觀，性能可靠、精度高，適用于各行業工況條件。
常見型號
SWP-T801-00-23-N-P
SWP-T801-02-23-N-P
SWP-T801-80-23-N-P
SWP-T801-82-23-N-P
SWP-T803-01-23-HL-P
SWP-T803-02-23-HL-P
SWP-T803-81-23-HL-P
SWP-T803-82-23-HL-P
SWP-T804-01-23-HHLL-P
SWP-T804-02-23-HHLL-P
SWP-T804-81-23-HHLL-P
SWP-T804-82-23-HHLL-P
昌暉SWP-T80光柱顯示控制儀特點
1、SWP-T80系列光柱儀表采用微處理器進行控制運算，可對各種非線性輸入信號進行精度極高的線性矯正
2、可隨意改變儀表的輸入信號類型，采用最新無跳線技術，只需設定儀表內部參數，即可將儀表從一種輸入信號改為另一種輸入信號，進一步提高了儀表的多用性與可靠性
3、可帶串行通信輸出，各種帶串行輸入/輸出的設備進行雙向通信，組成網絡控制系統
4、集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制(高亮度LED數碼顯示)及相對模擬量顯示(光柱顯示，顯示分辨率達101線)，使測量值的顯示更為清晰直觀
5、光柱儀表有160×80mm和80×160mm兩種外形尺寸，適用于各種測量控制場合
6、香港昌暉儀表量程、輸入信號類型、報警和變送輸出可自由設置
7、儀表精度0.5%；昌暉0.2%精度光柱儀表YR-GNCT系列技術全面升級，外觀、性能、可靠性和使用壽命均達到歐洲進口產品水平

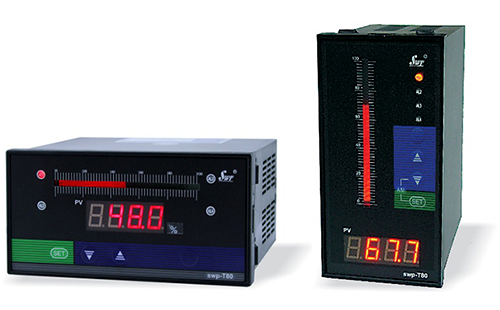

SWP-T80-X橫式光柱顯示控制儀
外形尺寸：160×80×140mm
開孔尺寸：152×76mm
儀表重量：400g

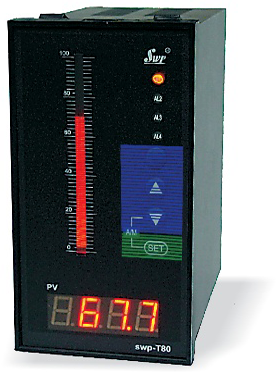

SWP-T80豎式光柱顯示控制儀
外形尺寸：80×160×140mm
開孔尺寸：76×152mm
儀表重量：400g
常見型號
SWP-T801-00-23-N-P
SWP-T801-02-23-N-P-X
SWP-T801-80-23-N-P
SWP-T801-82-23-N-P
SWP-T803-01-23-HL-P
SWP-T803-02-23-HL-P
SWP-T803-81-23-HL-P
SWP-T803-82-23-HL-P
SWP-T804-01-23-HHLL-P
SWP-T804-02-23-HHLL-P
SWP-T804-81-23-HHLL-P
SWP-T804-82-23-HHLL-X

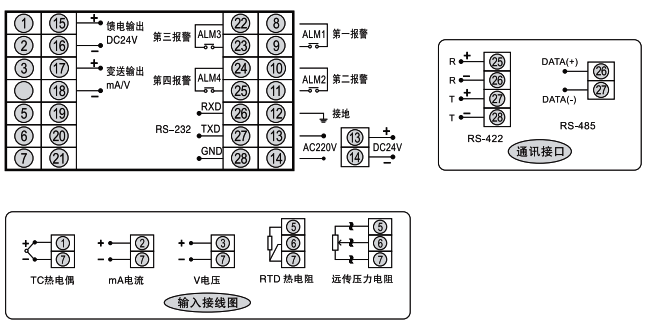

SWP-T80接線圖
SWP-T80光柱顯示控制儀選型
SWP-①②-③④-⑤-⑥⑦-⑧-⑨
①外形特征
[T80]：80×160mm(豎式光柱顯示控制儀)
②控制作用
[1]：測量顯示(無報警輸出)
[3]：三位控制(顯示+兩限報警)
[4]：四限控制(顯示+四限報警)
③通訊方式
[0]：無通訊
[2]：RS232(MODBUS)
[3]：打印口
[4]：RS422(MODBUS)
[8]：RS485(MODBUS)
[9]：特殊規格(按用戶要求定制)
④儀表輸出
[0]：無輸出
[1]：繼電器報警輸出(兩個或四個開關量報警輸出)
[2]：4-20mA變送輸出
[3]：0-10mA變送輸出
[4]：1-5V變送輸出
[5]：0-5V變送輸出
[8]：特殊規格變送輸出(按用戶要求定制)
⑤輸入信號類型
[××]：見儀表輸入類型表(18種輸入型號類型可自由切換)
⑥報警輸出1
[N]：無報警(控制作用代碼除“1”以外的必選項)
[H]：上限報警
[L]：下限報警
⑦報警輸出2
[省略]：無報警(控制作用代碼“1”以外的必選項)
[H]：上限報警
[L]：下限報警
⑧報警輸出3
[省略]：無第三報警輸出(控制作用代碼為“1”和“3”時選用)
[L]：下限報警(僅控制作用代碼為“4”時選用)
⑨報警輸出4
[省略]：無第四報警輸出(控制作用代碼為“1”和“3”時選用)
[L]：下下限報警(僅控制作用代碼為“4”時選用)
⑩饋電輸出
[省略]：無饋電
[P]：DC24V饋電輸出
?儀表電源
[省略]：AC220V供電(標準配置)
[T]：AC85-260V開關電源供電
[W]：DC24V開關電源供電
?外形特征
[X]：橫式
[省略]：豎式
注1：光柱儀SWP-T801,SWP-T803,SWP-T804系列為0.8英寸LED顯示
注2：光柱儀四限控制或四限報警輸出為四個繼電器控制輸出，用戶可自行修改內部參數以設定需要的控制或報警方式。(四限控制/報警僅SWP-T804型號中的“HH”代表上上限報警、上限報警，“LL”代表下限報警、下下限報警)
注3：SWP-T80系列光柱儀選型代碼和儀表編程代碼不同，在儀表設定二級參數時請注意。

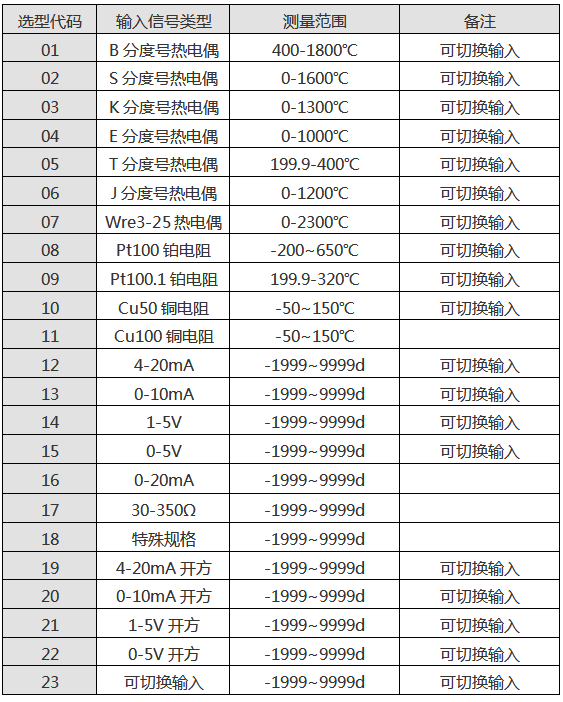

輸入類型表
全切換輸入只需設定儀表二級參數“SL0”，即可切換輸入多種分度號
SWP-T80光柱儀表型號舉例
例1、SWP-T801-00-12-N-P-X
光柱測量顯示，儀表無通訊和變送輸出，4-20mA(萬能)輸入電，帶饋電DC24V輸出，儀表為外型為160×80mm橫式
例2、SWP-T801-02-23-N-P
光柱測量顯示，儀表無通訊，變送輸出為4-20mA，K分度號(萬能)輸入，儀表為AC220V供電，儀表外型為80×160mm
例3、SWP-T803-01-12-HL-P-X
光柱測量顯示和控制，儀表無通訊和變送輸出，4-20mA(萬能)輸入，帶上、下限報警/控制輸出，儀表外為AC220V供電，帶DC24V饋電，儀表為外型為80×160mm豎式
例4、SWP-T803-02-12-HL-P-X
光柱控制儀光柱測量顯示和控制，儀表無通訊，變送輸出4-20mA，Pt100(萬能)輸入，帶上、下限報警/控制輸出，帶饋電DC24V輸出，儀表外為AC220V供電，儀表為外型為160×80mm橫式
例5、SWP-ST804-01-12-HHLL-P
光柱測量顯示和控制，儀表無通訊和變送輸出，4-20mA(萬能)輸入，帶上上限報警、上限報警、下限報警和下下限報警控制輸出，儀表外為AC220V，帶饋電DC24V輸出
錯誤型號舉例：SWP-T801-00-12-HL-P
選型錯誤原因：光柱顯示儀T801-00是不具備報警功能（型號中代碼的：HL）
正確型號舉例：SWP-T803-01-12-HL-P
關于SWP-T80價格和SWP-T80現貨
常有客戶咨詢SWP-T80多少錢？有沒有SWP-T80現貨？為了給客戶圓滿的答復，昌暉儀表客服人員需要耗費大量時間一一解答，為了提高效率，在此統一回答。
①SWP-T80價格是多少？
詢問此問題的客戶通常看到儀表面板右下角的“SWP-T80”標識，誤將此標識當成這臺儀表的型號詢價，“SWP-T80”僅反映出儀表屬于160×80mm的光柱儀表，沒有其他技術參數信息。SWP-T80儀表完整的型號在儀表外殼的標簽上(第一行和第二行)
②在顯示液位時選用顯示控制儀好還是光柱顯示控制儀好？
顯示控制儀和光柱顯示儀屬于顯示儀表這個大類，相同功能的儀表這二者之間區別為：光柱顯示控制儀比顯示控制儀多一個光柱顯示窗口(顯示測量值占量程的百分比)，而兩者LED數碼顯示的內容都是實時測量值的數值，儀表接線端子的接線位置也是完全相同的。
所以在顯示液位時選用顯示控制儀和光柱顯示控制儀其作用都相同，光柱儀表比LED顯示儀表價格稍貴點。
