快速拆卸式熱電偶(熱套式熱電偶)型號

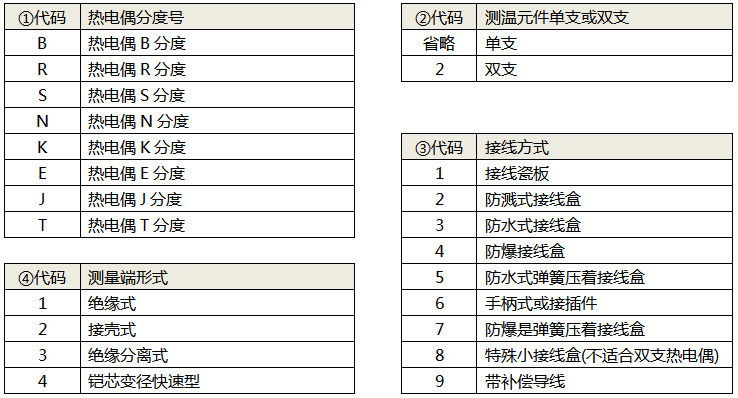

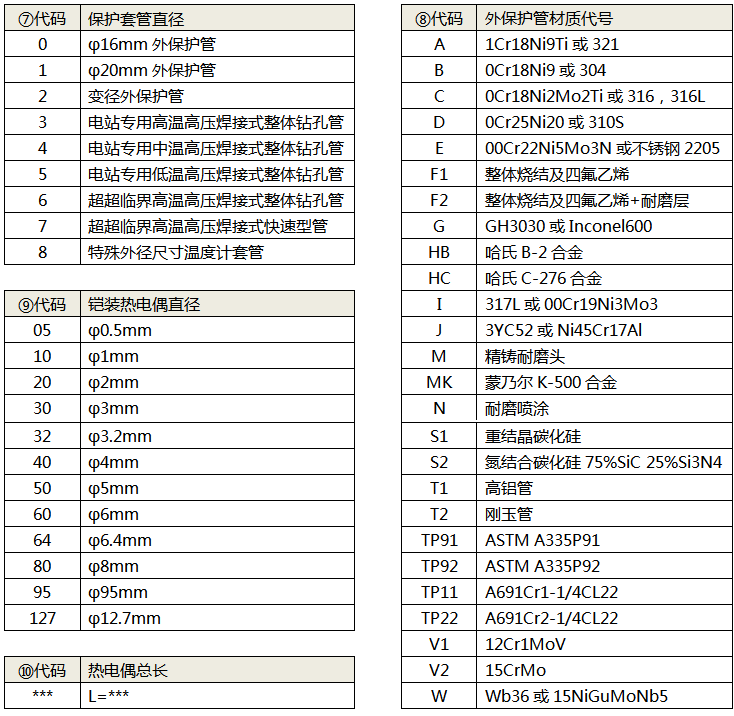

WR①KG②-③④⑤/⑥⑦⑧-⑨/⑩/?/?/?/?
說明：
◆代碼③的“接線方式”是指鎧裝熱電偶冷端接線盒處的接線方式

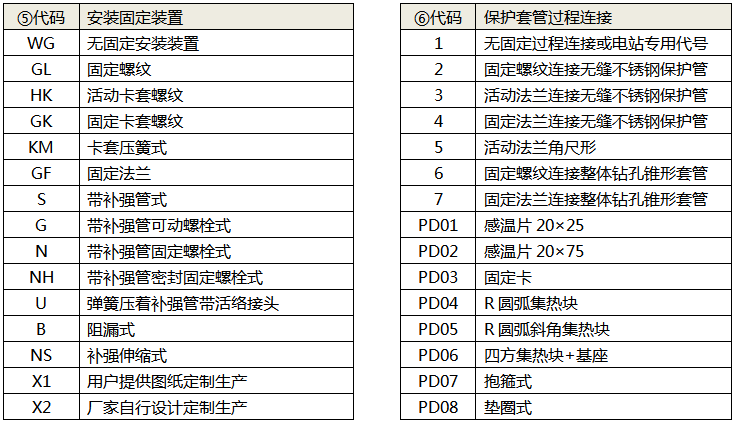

◆代碼⑤的“安裝固定裝置”是指鎧裝熱電偶芯與熱電偶外保護管連接處的安裝固定方式
◆代碼⑥的“保護管過程連接”是熱電偶外保護管與測溫設備連接處的過程連接

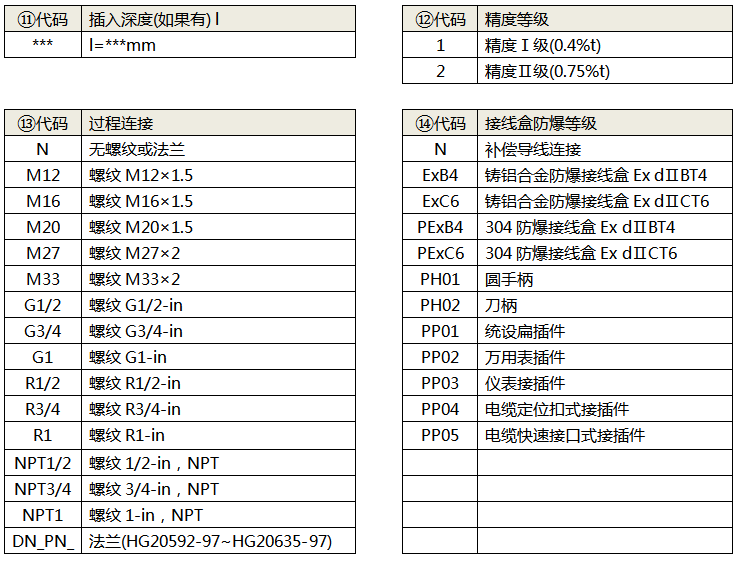

◆選型代碼?“過程連接”是對選型代碼⑥“保護管過程連接”的補充；選型代碼?“接線盒防爆等級”是對選型代碼③“接線方式”的補充
選型舉例

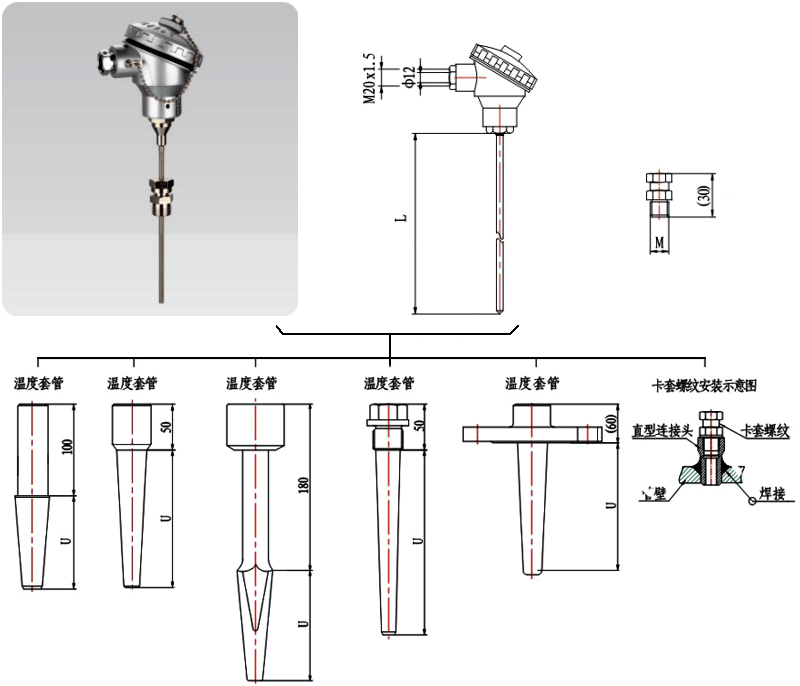

◆型號為WR①KG②-31HK/⑥⑦⑧-⑨/⑩/?/?/?/?的接線盒活動卡套螺紋式鎧裝熱電偶可以與不同溫度計保護套管組合成如下圖所示的熱套式熱電偶：
這種組合有一個不足之處：鎧偶強度不足，在振動環境中可拆卸式熱電偶(熱套式熱電偶)容易在接線盒與保護管連接部位斷裂

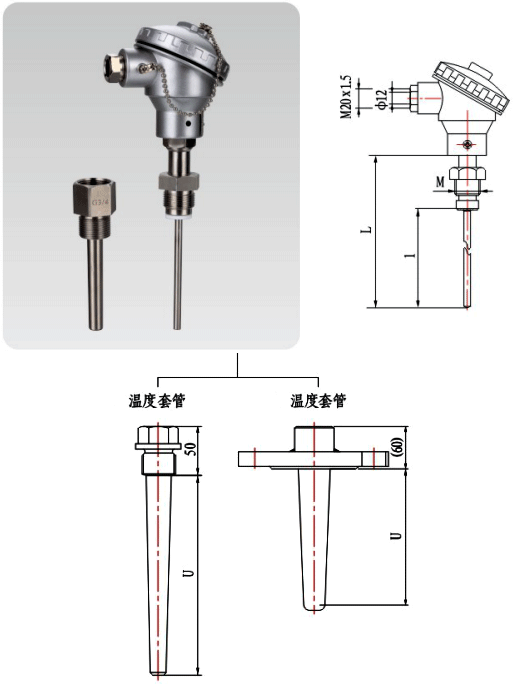

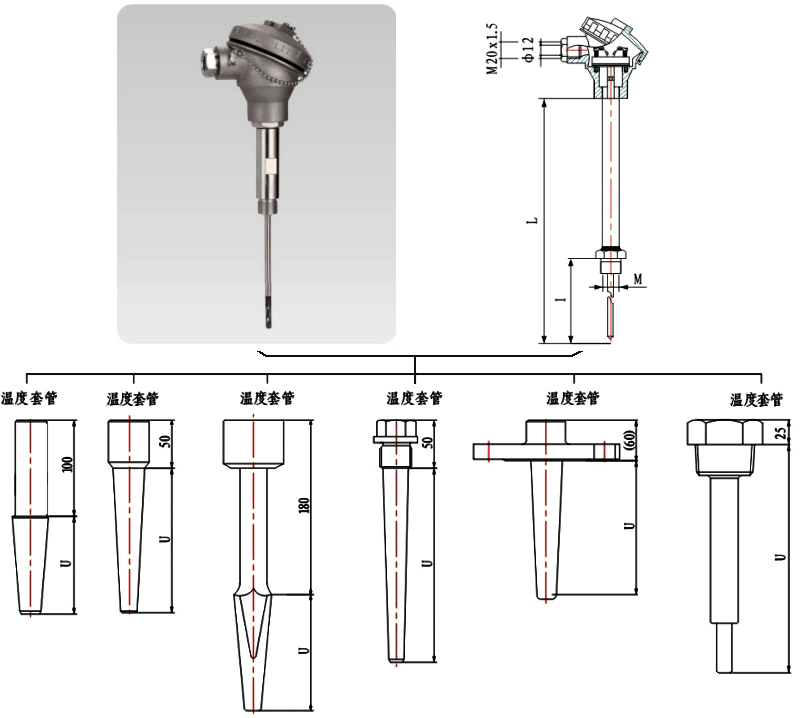

◆ 型號為WR①KG②-51N/⑥⑦⑧-⑨/⑩/?/?/?/?的帶補強管固定螺栓式鎧裝熱電偶可以與不同溫度計保護套管組合成如下圖所示的熱套式熱電偶：

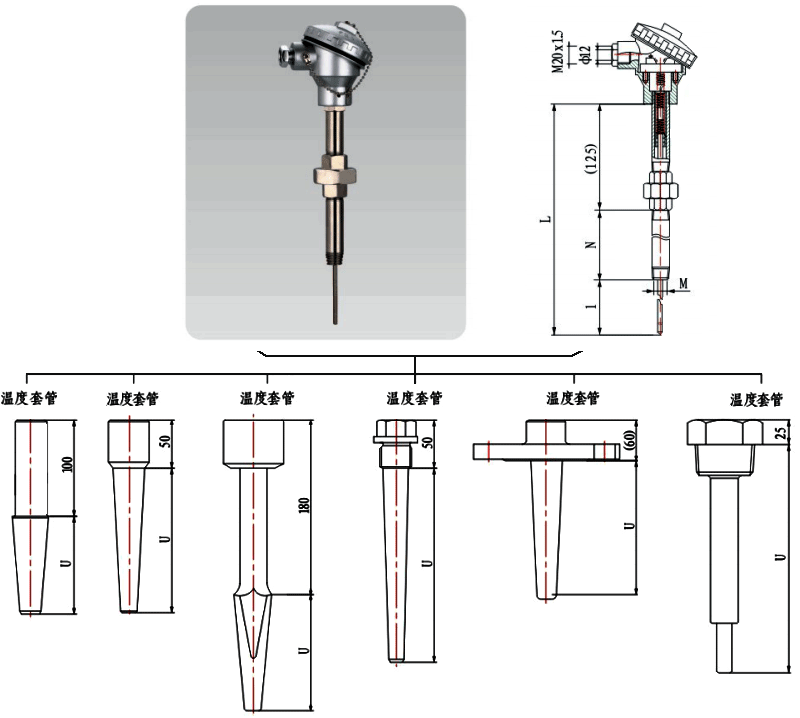

◆型號為WR①KG②-51U/⑥⑦⑧-⑨/⑩/?/?/?/?的彈簧壓著補強管帶活絡接頭鎧裝熱電偶可以與不同溫度計保護套管組合成如下圖所示的熱套式熱電偶：

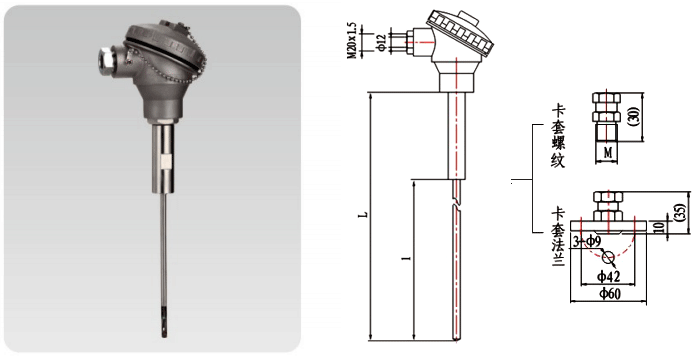

◆型號為WR①KG②-31S/⑥⑦⑧-⑨/⑩/?/?/?/?的帶補強管式熱電偶可以與活動卡套螺紋、固定卡套螺紋和固定卡套法蘭組合成如下圖所示的鎧裝熱電偶：
◆型號為WR①KG②-31G/⑥⑦⑧-⑨/⑩/?/?/?/?的帶補強管可動螺栓式鎧裝熱電偶可以與不同保護套管組合成如下圖所示的熱套式熱電偶：

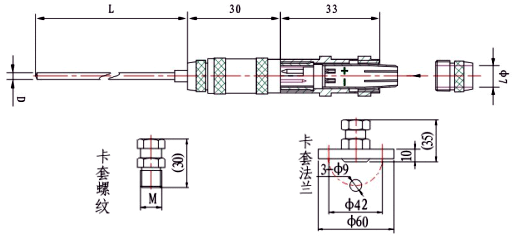

◆型號為WR①KG②-61⑤/1⑦⑧-⑨/⑩/?/?/?/?的插件式鎧裝熱電偶可以與卡套螺紋和卡套法蘭組合成如下圖所示的不同安裝方式的鎧裝熱電偶：

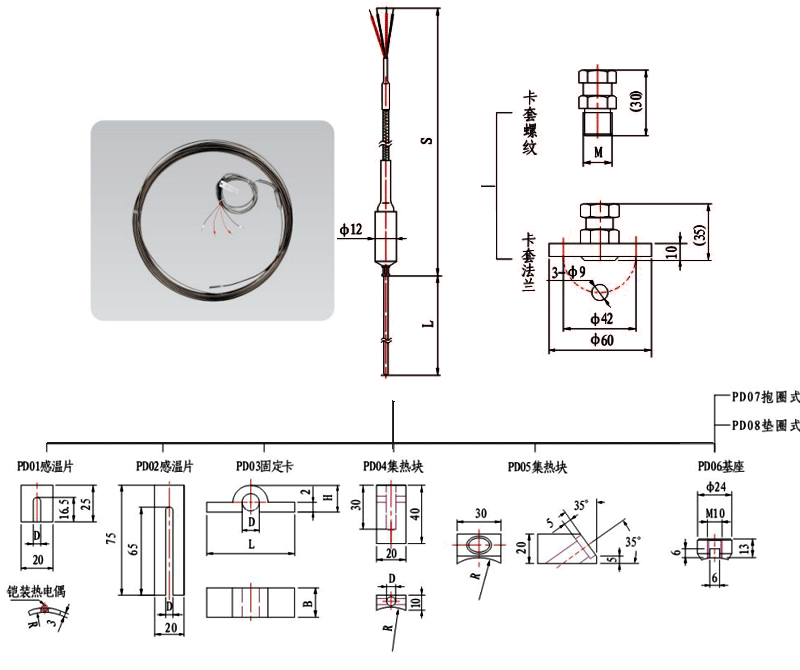

◆型號為WR①KG②-91⑤/⑥⑧-⑨/⑩/?/?/?/?的帶補償導線式鎧裝熱電偶可以與卡套螺紋和卡套法蘭組合成如下圖所示的不同用途鎧裝熱電偶：
