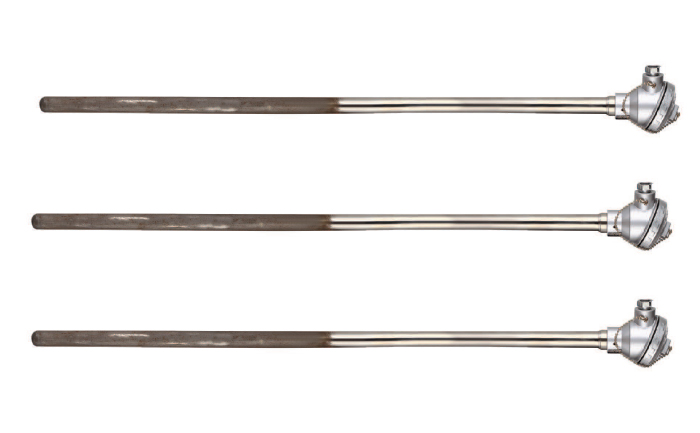

耐磨熱電偶用硫化床鍋爐、磨煤機等強磨損和有震動場合，在高溫下有很好的耐磨性和耐腐蝕性。耐磨熱電偶外護管為耐磨材料制成，測溫元件為鎧裝熱電偶。
耐磨熱電偶特點
1、耐磨熱電偶分測量端采用精密澆鑄的耐磨頭(長度300mm～500mm)，與尾部高溫不銹鋼焊接成長保護管。
2、精鑄耐磨頭套管獨特配料，使該材料同時具有耐高溫、耐磨耐腐蝕等多種特性。主要材質：Co≥8%，Ti≥2%，Ni≥38%。
3、沒有一種耐磨材料可以適用于所有工況。建議用戶在選用耐磨熱電偶時與工廠溝通，將耐磨熱電偶使用工況和最高使用溫度反饋給工廠，這樣更能獲得高性價比、高品質長壽命耐磨熱電偶。
耐磨熱電偶使用壽命
1、在溫度＜1100℃左右耐磨熱電偶用于鋅精礦沸騰爐爐膛測溫，耐磨熱電偶參考使用壽命3-5個月；用于硫鐵礦沸騰爐爐膛測溫，耐磨熱電偶壽命參考使用壽命8-10個月。
2、在溫度＜600℃左右耐磨熱電偶用于球磨機、風扇磨進出口溫度測量，使用壽命5-20個月。
3、在溫度≤1200℃左右耐磨熱電偶長期使用在循環流化床鍋爐爐膛測溫，耐磨熱電偶參考使用壽命5-9月。
4、耐磨熱電偶長期使用在水泥窯窯尾煙溫、水泥熟料測溫，耐磨熱電偶參考使用壽命4-5個月。
熱電偶允差
耐磨熱電偶外形示意圖
1、無固定裝置耐磨熱電偶
2、螺紋安裝耐磨熱電偶
3、活動法蘭耐磨熱電偶
4、固定法蘭安裝耐磨熱電偶
5、螺紋安裝防爆耐磨熱電偶
6、固定法蘭安裝防爆耐磨熱電偶
耐磨熱電偶選型表
WR①②-③-④⑤⑥⑦⑧-⑨/⑩/?-?-?
①溫度傳感器類別
[N]：K型熱電偶(鎳鉻-鎳硅)
[P]：S型熱電偶(鉑銠10-鉑)
[R]：R型熱電偶(鉑銠13-鉑)
②熱電偶對數
[省略]：單支熱電偶
[2]：雙支熱電偶
③熱電偶特殊用途標記
[NM]：耐磨結構設計
④安裝固定形式
[1]：無固定裝置
[2]：固定螺紋(螺紋尺寸由使用單位提供)
[3]：活動法蘭
[4]：固定法蘭安裝(法蘭尺寸由使用單位提供)
⑤ 熱電偶接線盒
[3]：防水接線盒
[4]：防爆接線盒
[5]：不銹鋼接線盒
⑥ 熱電偶直徑
[0]：Φ16mm套管
[1]：Φ22mm套管
[2]：Φ25mm套管
[3]：Φ38mm套管
⑦耐磨頭材料/最高使用溫度/用途
[0]：高鉻鑄鐵ZGGr28/1000℃/專用于硫鐵礦制酸沸騰爐爐膛溫度測量/管徑Φ38mm
[4]：鐵鋁瓷T4/500℃/專用于球磨機進出口溫度測量
[5]：鐵鋁瓷T5/1000℃/專用于水泥廠窯尾煙溫或水泥熟料溫溫度測量
[8]：鐵鋁瓷T8/1350℃/專用于循環硫化床鍋爐爐膛溫度測量
[N]：特殊保護管材質和結構定制產品
⑧測溫元件形式
[0]：國產偶絲/國標偶絲直徑/常規供貨
[1]：國產304保護管Φ6mm鎧裝熱電偶芯
[7]：國產GH3039保護管Φ6mm鎧裝熱電偶芯
[8]：德國進口Inconcl鎳基合金外護管鎧裝熱電偶芯
[9]：德國進口偶絲/超長使用壽命
⑨熱電偶總長L(單位：mm)
[***]：***/注1
⑩插入長度l(單位：mm)
[***]：***/注1
?耐磨段長度
[3]：耐磨頭長度300mm(通常直徑Φ16mm耐磨熱電偶選用)
[4]：耐磨頭長度400mm(通常直徑Φ22mm耐磨熱電偶選用)
[5]：耐磨頭長度500mm(通常直徑Φ25mm耐磨熱電偶選用)
[9]：其他尺寸
?熱電偶精度等級
[2]：Ⅱ級精度/國內熱電偶生產廠常規供貨
[1]：I級精度/協議供貨
?固定法蘭和非標準螺紋安裝補充說明
[螺紋要求]：螺紋尺寸及材質要求/見注2
[法蘭要求]：法蘭規格尺寸及法蘭材質要求/見注2
注1：WR□□-NM-13□□□和WR□□-NM-33□□□型耐磨熱電偶選型時僅需要確認總長L(總長等于插深)和耐磨段長度即可；WR□□-NM-2□□□□和WR□□-NM-4□□□□型耐磨熱電偶選型時必須標注總長、插入深度和耐磨段長度，通常約定：總長=插深長度+150mm。
注2：耐磨熱電偶如選用固定法蘭或螺紋安裝方式，用戶訂貨時必須標注法蘭標準/法蘭規格/法蘭材質或螺紋尺寸/螺紋材質要求。
耐磨熱電偶選型舉例
1、用于硫鐵礦制酸沸騰爐測溫的耐磨熱電偶
型號：WRN-13309-1000/1000/9-2
K型耐磨熱電偶，單支式，無固定裝置，熱接線盒為防水型，外徑為Ф38mm(雙層，內層為Ф20mm99剛玉)，外護管材質為高鉻鑄鐵，配置德國進口絲材熱電偶芯WRN-010(Ф2.0偶絲)，總長為1000mm，耐磨長度1000mm，II級
2、用于球磨機、風扇磨進出口測溫的耐磨
型號：WRN-13241-500/500/5-2-M33×2/1Cr18Ni9Ti
K型耐磨熱電偶，單支式，固定螺紋安裝/M33×2/螺紋材質1Cr18Ni9Ti，防水接線盒，外徑為Ф25mm，外護管材質為T4鐵鋁瓷，配置國產304保護管Φ6mm鎧裝熱電偶芯，總長500mm，插入長度350mm，耐磨長度500mm，II級
