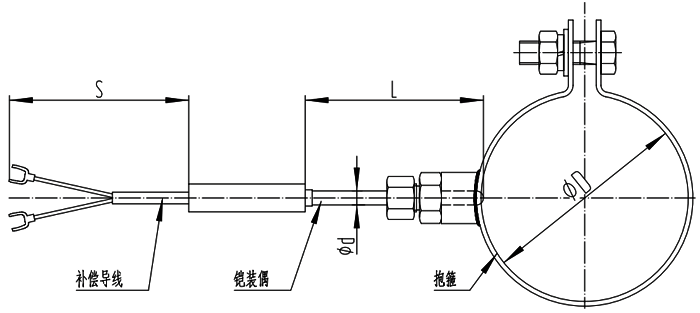

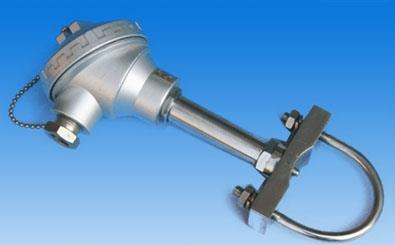

抱箍式熱電偶是將用鎧裝熱電偶材料制成測溫元件，一端固定在抱箍上，抱箍又安裝在被測量管道的外面(安裝時管道不用開孔、不用動火)，通過抱箍的集熱由熱電偶測得管道表面的溫度。該產品安裝簡便、熱響應快、測量可靠且價格低廉。
抱箍式熱電偶選型表
WR①②-③④⑤⑥⑦-⑧-⑨/⑩
①箍式熱電偶類型
[N]：K分度號|鎧偶6mm，最高使用溫度0-800℃
[E]：E分度號|鎧偶6mm，最高使用溫度0-600℃
②抱箍式熱電偶熱電極對數
[1]：單支抱箍式熱電偶
[2]：雙支抱箍式熱電偶
③安裝方式
[G]：抱箍式熱電偶
④抱箍式熱電偶接線方式
[1]：引線引出(簡易結構)
[3]：防水接線盒
⑤測量端形式
[1]：絕緣式(常規供貨)
[2]：接殼式
⑥抱箍式熱電偶保護管材質
[0]：1Cr18Ni9Ti
[1]：碳鋼
⑦精度等級
[2]：II級(常規供貨)
[1]：I級(協議供貨)
⑧管道外徑D，單位：mm
[***]：***(數字)，請參閱下面“常用管道公稱直徑與管道外徑對照表”
⑨冷端加強管長度L，單位mm
[0]：無加強管/簡易式結構熱電偶選項
[***]：***(數字)/防水接線盒結構，加強管長度=管道保溫層厚度+200mm，確保熱電偶接線端遠離高溫區域
⑩引線長度S，單位：mm
[0]：無引線/防水接線盒選項
[***]：***(數字)/簡易式結構選項
選型舉例：
WRK2-G3102-159-350/0
WRK2-G1102-133-500/2000
常用管道公稱直徑與管道外徑對照表
管道公稱直徑mm/第一系列管道外徑mm/(國內常用)第二系列管道外徑mm
DN15/φ21.3/φ18
DN20/φ26.9/φ25
DN25/φ33.7/φ32
DN32/φ42.4/φ38
DN40/φ48.3/φ45
DN50/φ60.3/φ57
DN65/φ76.1/φ76
DN80/φ88.9/φ89
DN100/φ114.3/φ108
DN125/φ139.7/φ133
DN150/φ168.3/φ159
DN200/φ219.1/φ219
DN250/φ273/φ273
DN300/φ323.9/φ325
DN350/φ355.6/φ377
DN400/φ406.4/φ426
DN450/φ457/φ478
DN500/φ508/φ529
DN600/φ610/φ630
說明：第一系列：標準化鋼管(美系標準一般使用的大外徑管，GB中的A系列)；第二系列：非標準化鋼管(歐系標準使用的小外徑管，GB中的B系列)。
抱箍式熱電偶是熱電偶系列產品之一，方便有效地解決管道外壁測溫問題，昌暉儀表提供抱箍式熱電偶價格、選型、安裝技術服務(電話:0871-65127691)，歡迎惠顧！
