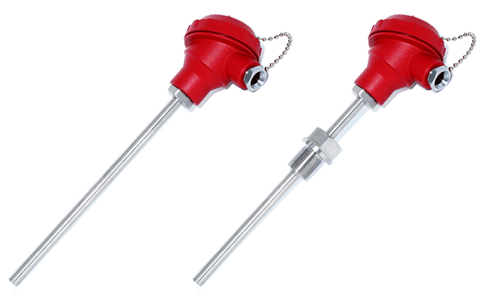

實體熱電偶的熱電極與普通熱電偶相同，而熱電偶保護管壁厚是普通熱電偶的1.1-1.3倍。因此，實際上它就是一種厚壁、粗偶絲的大型鎧裝熱電偶。目前國內已可批量生產，昌暉儀表制造有限公司是實體熱電偶廠家，實體熱電偶價格有競爭優勢。

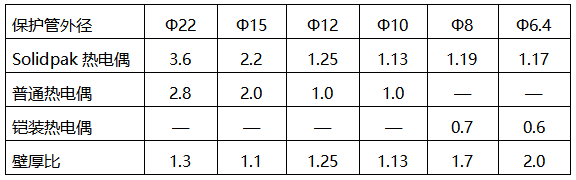

熱電偶保護管壁厚
實體熱電偶特點
1、耐高溫、長壽命

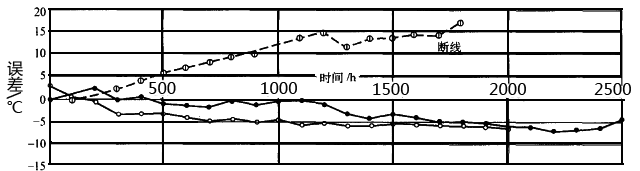

實體熱電偶的耐熱使用溫度較普通熱電偶提高約100℃。為了比較實體熱電偶與普通熱電偶的使用壽命，在1200℃下，與SiC爐內，升溫循環30次，其結果是普通熱電偶產生了17℃偏差，并在1800h后斷線。而偶絲直徑Φ2.3mm和Φ3.2mm實體熱電偶經2500h后，最大偏差在-7℃內。
2、熱電性穩定
由于熱電偶保護管內氧化鎂緊密填充，故在高溫下熱電偶絲不易發生氧化。
3、響應速度快，靈敏度高
當被測介質溫度發生變化時，由于普通熱電偶保護管內是空氣，它的熱傳導性能差，惰性大，而實體熱電偶是氧化鎂填充的實體，其導熱性能較空氣高三個數量級。所以，它的響應速度比普通熱電偶要快6-10倍。
4、在相同插入深度下，實體熱電偶較普通熱電偶引起的測量誤差小。
實體熱電偶規格
1、實體熱電偶可以生產K、J、E和T分度號
2、芯數：雙芯或四芯
3、實體熱電偶保護管材質：K型熱電偶為SUS304、SUS316、SUS310S、桑德維克鎳鉻鋼P4及253MA五種；J型和T型為SUS316
4、實體熱電偶直徑：目前昌暉儀表僅提供Φ10mm、Φ12mm、Φ15mm、Φ22mm四種熱電偶外徑
總之，昌暉Solidpak熱電偶兼有鎧裝熱電偶和普通熱電偶的優點，是一種值得關注和推廣的新型熱電偶。
實體熱電偶選型表
SOLIDPAK-①②-③④⑤⑥⑦-⑧/⑨-⑩-?
①熱電偶類型
[N]：K分度號|鎳鉻-鎳硅熱電偶
[T]：T分度號|銅-銅鎳熱電偶
[J]：J分度號|鐵-銅鎳熱電偶
②熱電偶對數
[省略]：1支熱電偶
[2]：2支熱電偶
③安裝固定裝置
[1]：無固定裝置
[2]：固定螺紋/標配螺紋為M27×2；其他螺紋尺寸需要在⑩處標準
[3]：活動法蘭
[4]：固定法蘭/提供法蘭標準、法蘭規格和法蘭材質要求需要在⑩處標準
④接線盒形式
[3]：防水接線盒(標準配置)
⑤實體熱電偶熱電偶外徑
[0]：Ф10mm
[1]：Ф12mm
[2]：Ф15mm
[3]：Ф22mm
⑥護管材料
[0]：SUS304
[1]：SUS310S
[3]：SUS316
[4]：桑德維克鎳鉻鋼P4
[5]：253MA
⑦測溫元件形式
[9]：德國進口偶絲
⑧熱電偶總長L（單位：mm）
[***]：***/注1
⑨插入長度l（單位：mm）
[***]：***/注1
⑩熱電偶精度等級
[2]：Ⅱ級精度/常規供貨
[1]：I級精度/協議供貨
?固定法蘭和非標準螺紋安裝補充說明
[螺紋要求]：螺紋尺寸及材質要求/見注2
[法蘭要求]：法蘭規格尺寸及法蘭材質要求/見注2
注1：無固定裝置實體熱電偶選型時僅需要確認總長L(總長等于插深)即可；法蘭或螺紋安裝實體熱電偶選型時選型時必須標注總長、插深長度，通常約定：總長=插深長度+150mm
注2：實體熱電偶如選用固定法蘭或螺紋安裝方式，用戶訂貨時必須標注法蘭標準/法蘭規格/法蘭材質或螺紋尺寸/螺紋材質要求
