液晶防盜型熱量積算儀特點
1、強化管理的防盜及防掉電記錄功能
①熱量積算儀可記錄儀表工作期間發生掉電的時間、次數及掉電時間累積值，防止人為或意外掉電造成流量偏差
②熱量積算儀帶記錄儀功能時可記錄用戶指定時刻的流量累積提供隨時抄錄登記，可以記錄下非法輸入密碼的次數
2、豐富的流量積算軟件
①可以對熱水熱量自動進行實時值測量和累積積算
②可設定小信號切除功能(流量、差壓輸入值小于設定值時的瞬時流量為0)
③可顯示瞬時流量和流量累積值(累積值單位可任意設定)
④可顯示瞬時流量值、時間、本次累積值、整是一位流量總累積值、流量(差壓、頻率)輸入值、壓力補償輸入值、溫度補償輸入值
⑤可設定流量定量控制功能(流量總累積值大于或小于設定值時輸出控制信號)
⑥可自動進行溫度、壓力補償；儀表個通道輸入信號類型可通過內部參數設定自由更改
⑦可根據參數設定自動演算出流量系數K,使參數的設定更簡便、更精確
⑧液晶防盜型熱量積算儀可完成熱量系數的自動演算與設置
3、采用單片微處理器控制和計算機全數字自動調校功能，保證儀表系統穩定性、可靠性及安全性。
4、具有多種輸入信號功能，可配接各種差壓流量傳感器、壓力流量傳感器及各種頻率式流量傳感器(如孔板、渦街、渦輪等)
5、多功能的顯示畫面
液晶防盜型熱量積算儀配有40×70mm帶背光的點陣式液晶圖形顯示板，可以集中顯示是中文菜單、測量值數據、曲線圖表數據涵義、工程單位、百分比棒圖、報警狀況等。
6、便捷的操作界面
①快捷的中文菜單，提示用戶逐級完成參數設定
②明確的中文信息，標識顯示數據的工程涵義
③豐富的圖形畫面，提供需要顯示的參數組合
④輕觸式面板按鍵，方便用戶進行各種的操作
7、液晶防盜型熱量積算記錄儀可選擇內置大容量存儲器滿足長達365天的記錄數據存儲要求
8、熱量積算儀采用查表法進行密度補償，可全自動對過熱蒸汽、飽和蒸汽進行精度極高的積算控制，內置多種流量積算公式，可適應各測量場合，還可根據參數設定自動演算出流量系數K，使參數設定更簡便，更精確。
9、液晶防盜型熱量積算儀可帶串行通信輸出，可與各種帶串行輸入/輸出的設備進行雙向通信，組成網絡控制系統。
液晶熱量積算儀選型表
SWP-LCD-①②-③④-⑤⑥⑦-⑧⑨-⑩-?
①外形特征

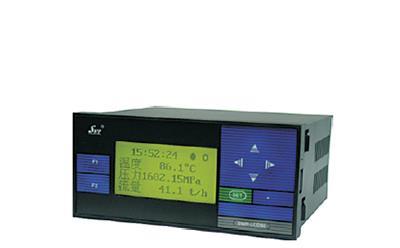

[NLQ8]：160×80mm 液晶防盜型熱量積算儀，橫式

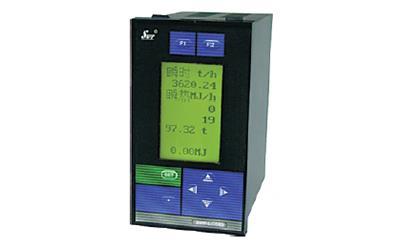

[NLQS8]：80×160mm 液晶防盜型熱量積算儀，豎式
[NLQR8]：160×80mm 帶記錄儀功能液晶防盜型熱量積算儀，橫式
[NLQRS8]：80×160mm 帶記錄儀功能液晶防盜型熱量積算儀，豎式
②控制作用
[12]：單路熱量表
③通訊方式
[0]：無通訊
[2]：RS232通訊
[3]：打印接口
[4]：RS422通訊
[8]：RS485通訊
④變送輸出方式
[0]：顯示+無變送輸出+無報警
[1]：顯示+2個報警
[2]：瞬時流量4-20mA變送輸出
[3]：瞬時流量0-10mA變送輸出
[4]：瞬時流量1-5V變送輸出
[5]：瞬時流量0-5V變送輸出
⑤流量輸入類型
[A]：4-20mA
[B]：0-10mA
[C]：1-5V
[D]：0-5V
[F]：頻率輸入(0-5kHz)，信號來自渦街流量計
[M]：0-20mA輸入
⑥入口溫度輸入類型
[A]：4-20mA
[B]：0-10mA
[C]：1-5V
[D]：0-5V
[G]：Pt100鉑電阻溫度補償輸入
[E]：E分度號熱電偶溫度補償輸入
[K]：K分度號熱電偶溫度補償輸入
[R]：用戶特定輸入
⑦出口溫度輸入信號類型
[A]：4-20mA
[B]：0-10mA
[C]：1-5V
[D]：0-5V
[G]：Pt100鉑電阻溫度補償輸入
[E]：E分度號熱電偶溫度補償輸入
[K]：K分度號熱電偶溫度補償輸入
[R]：用戶特定輸入
⑧第一報警
[N]：無報警
[H]：上限報警
[L]：下限報警
[B]：流量定量到控制------自動啟動
[C]：流量定量過程控制----自動啟動
[D]：流量定量到控制------手動啟動
⑨第二報警
[N]：無報警
[H]：上限報警
[L]：下限報警
[B]：流量定量到控制------自動啟動
[C]：流量定量過程控制----自動啟動
⑩饋電輸出
[N]：無DC24V饋電輸出
[P]：1路DC24V饋電輸出
[2P]：2路DC24V饋電輸出
[P(12V)]：1路DC12V饋電輸出，給現場渦街流量計供電
?供電方式
[省略]：AC220V供電
[W]：DC24V供
[T]：AC90-265V供電(開關電源)
注1：儀表除0-20mA、脈沖-集電極開路兩種輸入信號外,其余信號均可通過設定儀表二級參數自由更改。
注2：如用戶選擇特定溫度輸入（查表法）時，請在訂貨時提供相關技術參數或密度表格。
熱量積算儀選型舉例
SWP-LCD-NLQ812-02-AGG-HL-2P
液晶防盜型熱量積算儀，流量輸入類型為4-20mA，入口溫度輸入類型為Pt100，出口溫度輸入類型為Pt100，儀表帶4-20mA變送輸出，上、下限報警輸出，帶2路DC24V輸出
SWP-LCD-NLQ812-81-AAA-BL-P
液晶防盜型熱量積算儀，流量輸入類型為4-20mA，入口溫度輸入類型為4-20mA，出口溫度輸入類型為4-20mA，帶RS485通訊，帶流量定量到控制報警輸出，帶下限報警輸出，帶DC24V饋電輸出

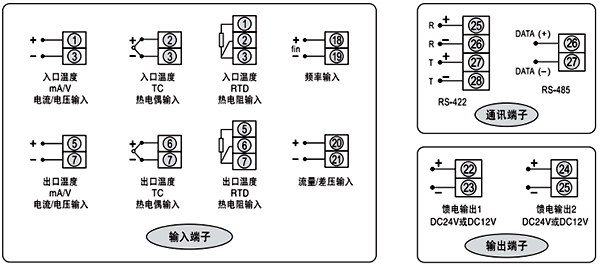

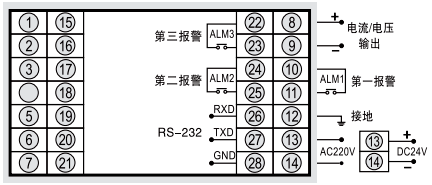

液晶熱量積算儀接線圖
