YR-GFH系列數字顯示容積儀可對工業現場各類規則、不規則罐體的液位進行采集、顯示并轉換成對應罐體的容積，適用于對各種過程參量進行監測、控制、采集等。
容積儀特點
◆數字顯示容積儀雙屏LED數碼顯示， 具備11種信號輸入功能，測量精度為0.2％級
◆ 可對各種形狀罐體進行液位?容積轉換測量控制
◆ 采用查表法進行運算 ，可對規則或不規則罐體實現高精度的液位?容積顯示控制
◆數字顯示容積儀可帶兩路模擬量變送輸出
◆ 支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議
◆ 儀表可帶RS232C打印功能，數字顯示容積儀具有手動、定時、報警打印功能
◆ 帶DC24V饋電輸出，為現場變送器配電
◆ 輸入、輸出、電源、通訊相互之間采用光電隔離技術
◆ 參數設定密碼鎖定，參數設置斷電永久保存，數字顯示容積儀具備參數恢復系統原始設置功能

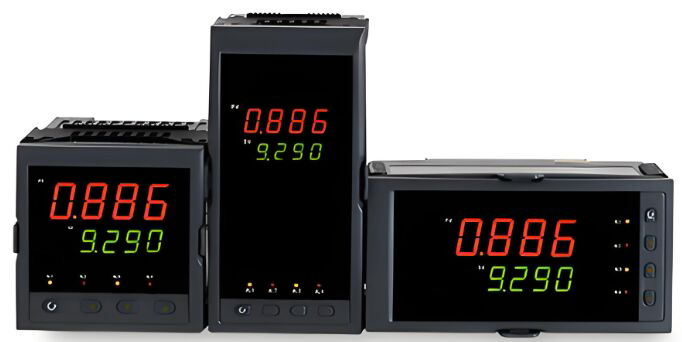

◆數字顯示容積儀有3種外形尺寸可供用戶選用

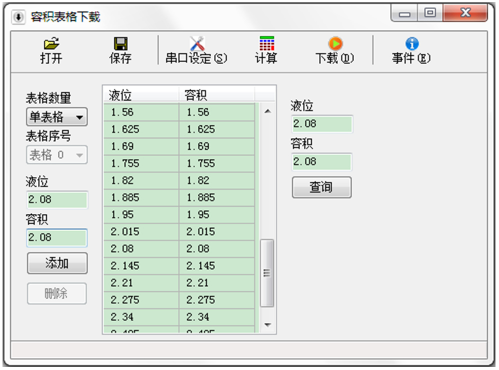

◆容積儀通過RS232通信接口與上位機連接，將計算好的“液位-容積”數據表格寫入軟件，然后下載到儀表

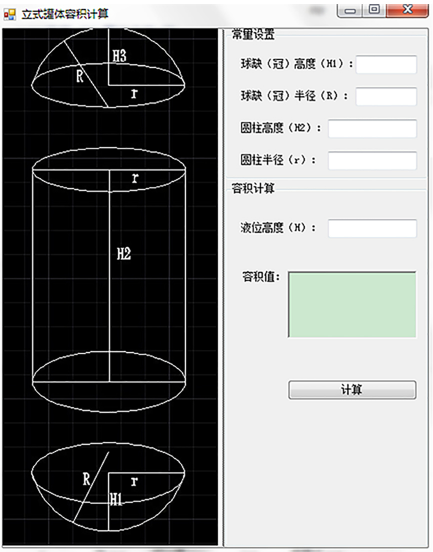

◆昌暉儀表附贈立罐容積計算軟件，為客戶計算“液位-容積”數據表格提供方便

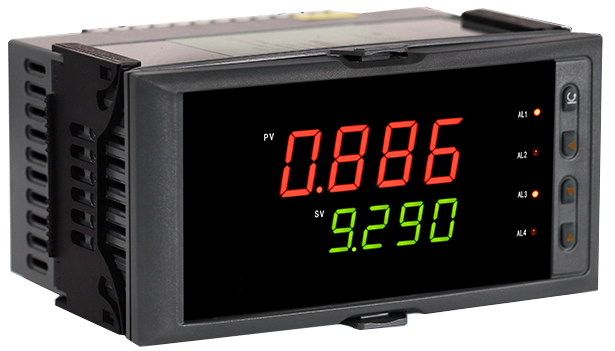

數字顯示容積儀面板
智能液位-容積儀選型
YR-GFH①②-③④⑤-⑥-⑦⑧⑨⑩-?-?
①儀表外形尺寸
[9]：96×96mm/開孔尺寸：92×92mm
[8]：160×80mm/開孔尺寸：152×76mm
[S8]：80×160mm/開孔尺寸：76×152mm
②控制作用
[01]：單純液位-容積顯示
[03]：液位-容積顯示+2限報警
[04]：液位-容積顯示+4限報警
③通訊方式
[2]：RS232通訊(標配)
[8]：R485通訊
④儀表輸出OUT1
[0]：無變送輸出/制作用代碼為“03”的儀表不能選擇此項
[1]：繼電器報警輸出/制作用代碼為“01”的儀表不能選擇此項[注1]
[2]：4-20mA(RL≤600Ω) [注1]
[3]：0-10mA(RL≤1.2KΩ) [注1]
[4]：1-5V(RL≥250KΩ) [注1]
[5]：0-5V(RL≥250KΩ) [注1]
[6]：0-20mA(RL≤600Ω) [注1]
[7]：0-10V(RL≥4KΩ) [注1]
⑤變送器輸出OUT2
[0]：無變送輸出
[2]：4-20mA(RL≤600Ω)[注1]
[3]：0-10mA(RL≤1.2KΩ)[注1]
[4]：1-5V(RL≥250KΩ)[注1]
[5]：0-5V(RL≥250KΩ)[注1]
[6]：0-20mA(RL≤600Ω)[注1]
[7]：0-10V(RL≥4KΩ)[注1]
⑥輸入信號類型
[12]：4-20mA/表輸入類型可切換
⑦第一報警
[H]：上限報警/制作用代碼為“01”的儀表不能選擇此項
[L]：下限報警/制作用代碼為“01”的儀表不能選擇此項
⑧第二報警
[H]：上限報警/控制作用代碼為“01”的儀表不能選擇此項
[L]：下限報警/控制作用代碼為“01”的儀表不能選擇此項
⑨第三報警
[N]：無報警/標準配置
[H]：上限報警/控制作用代碼為“01、03”的儀表不能選擇此項[注1]
[L]：下限報警/控制作用代碼為“01、03”的儀表不能選擇此項[注1]
⑩第四報警
[N]：無報警/標準配置
[H]：上限報警/控制作用代碼為“01、03”的儀表不能選擇此項[注1]
[L]：下限報警/控制作用代碼為“01、03”的儀表不能選擇此項[注1]
?饋電輸出
[N]：無饋電
[1P]：1路DC24V饋電輸出/出電流≤30mA(載電阻≥750Ω)[注1]
[2P]：2路DC24V饋電輸出/出電流≤30mA(載電阻≥750Ω)
?儀表供電
[T]：交流/直流100-240V供電/準出廠配置
[W]：DC24V供電
[注1] 液位-容積儀選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。
[注2] 液位-容積儀在寫型號時必須完整，沒有選到的功能項不能省略。
液位?容積儀接線圖

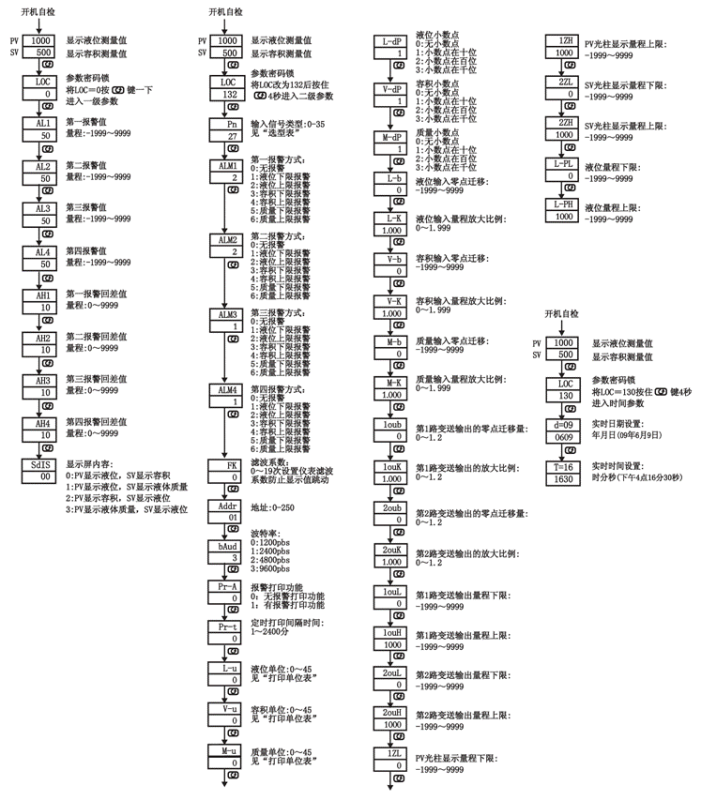

液位-容積儀參數功能
注:以上參數為智能液位-容積儀全部參數，如果不是全功能儀表，則未選功能所對應的參數將不予顯示
