香港昌暉SWP-LCD-NL801、SWP-LCD-NL802系列液晶防盜型流量積算儀，適用于各種液體、蒸汽、天然氣和一般性氣體等的流量積算測量控制。
防盜型流量積算儀特點
1、強化管理的防盜及防掉電記錄功能
①可記錄儀表工作期間發生掉電的時間、次數及掉電時間累積值，防止人為或意外掉電造成流量偏差
②防盜型流量積算儀帶記錄儀功能(SWP-LCD-NLR80型號儀表)時可記錄用戶指定時刻的流量累積值供使用單位隨時抄錄登記，同時記錄下非法輸入密碼的次數
2、流量積算儀內部軟件功能強大
①可以對質量流量、對標準體積流量、熱量等自動進行實時值測量和累積積算。可選擇多種流量的溫度、壓力補償方式，如:氣體可依據氣態方程補償;蒸汽按溫度壓力與密度的函數表補償，精度遠高于傳統的經驗公式補償。防盜型流量積算儀的顯示可根據用戶的需要換算為設計工況、實際工況、標準工況下的體積流量或質量流量。
②可設定小信號切除功能(流量、差壓輸入值小于設定值時的瞬時流量為0)
③防盜流量積算儀可顯示瞬時流量和流量累積值(累積值單位可任意設定)
④可顯示瞬時流量值、時間、本次累積值、整十一位流量總累積值、流量(差壓、頻率)輸入值、壓力補償輸入值、溫度補償輸入值
⑤可設定流量定量控制功能(流量總累積值大于或小于設定值時輸出控制信號)
⑥可自動進行溫度、壓力補償;儀表個通道輸入信號類型可通過內部參數設定自由更改
⑦可根據參數設定自動演算出流量系數K，使參數的設定更簡便、更精確
⑧可完成熱量系數的自動演算與設置
3、采用單片微處理器控制和計算機全數字自動調校功能，保證儀表系統穩定性、可靠性及安全性
4、具有多種輸入信號功能，可配接各種差壓流量傳感器、壓力流量傳感器及各種頻率式流量傳感器(如孔板、渦街流量計、電磁流量計、渦輪等)
5、多功能的顯示畫面

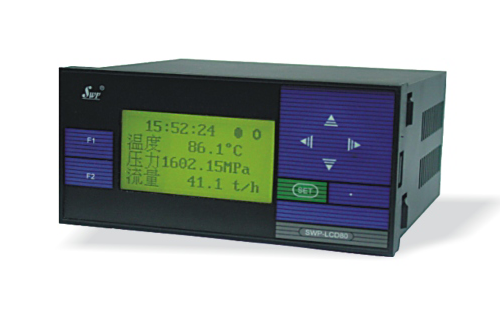

SWP-LCD-NL80和SWP-LCD-NLR80儀表配有40×70mm帶背光的點陣式液晶圖形顯示板，可以集中顯示是中文菜單、測量值數據、曲線圖表數據涵義、工程單位、百分比棒圖、報警狀況等
6、液晶流量積算儀為中文操作界面
①儀表為全中文菜單，用戶操作直觀快捷，簡單操作就能完成參數設定
②明確的中文信息，標識顯示數據的工程涵義
③豐富的圖形畫面，提供需要顯示的參數組合
④輕觸式面板按鍵，方便用戶進行各種的操作
7、智能流量積算記錄儀可選擇內置大容量存儲器滿足長達365天的記錄數據存儲要求
8、采用查表法進行密度補償，可全自動對過熱蒸汽、飽和蒸汽進行精度極高的積算控制，內置多種流量積算公式，可適應各測量場合，還可根據參數設定自動演算出流量系數K，使參數設定更簡便，更精確
9、可帶串行通信輸出，可與各種帶串行輸入/輸出的設備進行雙向通信，組成網絡控制系統
常用流量積算儀型號
SWP-LCD-NL802-02-AAG-HL-2P-T
SWP-LCD-NL802-02-FAG-HL-2P
SWP-LCD-NL802-820-AAG-HL-2P-T
SWP-LCD-NL802-82-FAG-HL-2P
SWP-LCD-NL803-020-AAG-HL-2P-T
SWP-LCD-NL803-020-FAG-HL-2P
SWP-LCD-NL803-820-AAG-HL-2P-T
SWP-LCD-NL803-820-FAG-HL-2P
SWP-LCD-NL804-020-AAG-HL-2P-T
SWP-LCD-NL804-020-FAG-HL-2P-T
SWP-LCD-NL804-820-AAG-HL-2P-T
SWP-LCD-NL802-820-FAG-HL-2P-T
SWP-LCD-NLR802-020-AAG-HL-2P
SWP-LCD-NLR802-020-FAG-HL-2P
SWP-LCD-NLR802-820-AAG-HL-2P
SWP-LCD-NLR802-820-FAG-HL-2P
SWP-LCD-NLR803-020-AAG-HL-2P-T
SWP-LCD-NLR803-020-FAG-HL-2P
SWP-LCD-NLR802-820-AAG-HL-2P-T
SWP-LCD-NLR802-820-FAG-HL-2P
SWP-LCD-NLR803-820-AAG-HL-2P-T
SWP-LCD-NLR803-820-FAG-HL-2P-T
SWP-LCD-NLR802-220-AAG-HL-2P
SWP-LCD-NLR802-820-FAG-HL-2P
防盜型流量積算儀技術參數
1、輸入信號
①模擬量輸入： 熱電偶：標準熱電偶-K、E、B、S、J、T、We等；熱電阻：標準熱電阻-Pt100、Pt100.1、Cu50、Cu100 遠傳壓力電阻等；電流：0-10mA、4-20mA、0-20mA等-輸入阻抗≤250Ω；電壓：0-5V、1-5V、mV等-輸入阻抗≥250KΩ
②脈沖量：波形：矩形或正弦波；幅度：大于5V；頻率：0-5kHz(或根據用戶要求)
2、輸出信號
①模擬量輸出：0-10mA(負載電阻≤750Ω)4-20mA(負載電阻≤500Ω)；0-5V(負載電阻≥250KΩ)1-5V(負載電阻≥250KΩ)
②開關量輸出：繼電器輸出-帶回差，觸點：AC 220V/3A DC 24V/6A(阻性負載)
③通訊輸出：接口方式-標準串行雙向通訊接口 RS-485 RS-232 RS-422等；波特率-300bps-19.2kbps 儀表內部自由設定
④饋電輸出：DC24V，負載≤30mA
3、測量精度：測量顯示精度：±0.2%FS±1字或0.5%FS±1字
4、頻率轉換精度：±1脈沖(LMS)一般優于0.2%
5、測量范圍：-1999～99999字
6、分辨率：±1字
7、顯示方式：帶背光大屏幕LCD圖形顯示器
8、控制/報警：帶回差上限、下限輸出(用戶可自由設定)
9、參數設定：中文菜單提示；面板輕觸式按鍵設定；參數設定值斷電后永久保存；參數設定值密碼鎖定
10、保護方式
①斷電后累積值保持時間大于五年
②電源欠壓自動復位 工作異常自動復位(Watch Dog)
11、相對濕度：≤85RH 避免強腐蝕氣體
12、供電電壓
①常規型 AC220V+10-15%（50Hz±2Hz）
②特殊型 AC85-260V(關電源)；DC24V±2V(開關電源)
13、功耗：≤6W
液晶防盜型流量積算儀選型表
SWP-LCD-①②③-④⑤⑥-⑦⑧⑨-⑩??-?-?-?
①儀表功能
[NL]：防盜型流量積算儀
[NLR]：防盜型流量積算記錄儀
②外形尺寸
[8]：160×80mm
[S8]：80×160mm
③補償信號
[01]：無補償流量積算儀
[02]：帶溫度和壓力補償流量積算儀
[03]：帶溫度和壓力補償過熱蒸汽流量積算儀
[04]：帶溫度和壓力補償飽和蒸汽流量積算儀
[05]：用戶特定曲線補償流量積算儀
④通信方式
[0]：無通訊
[2]：RS232
[3]：打印口
[4]：RS422(MODBUAS RUT)
[8]：RS485(MODBUAS RUT)
[9]：特殊規格
⑤控制輸出
[0]：無輸出
[1]：繼電器
[2]：4-20mA
[3]：0-10mA
[4]：1-5V
[5]：0-5V
[8]：特殊規格
⑥變送輸出2
[0]：無變送輸出
[2]：4-20mA變送輸出
[3]：0-10mA變送輸出
[4]：1-5V變送輸出
[5]：0-5V變送輸出
[8]：特殊規格變送輸出
⑦流量輸入類型
[A]：4-20mA
[B]：0-10mA
[C]：1-5V
[D]：0-5V
[M]：0-20mA
[F]：脈沖(頻率信號輸入幅值如高電平低于5V，需要特殊備注)
[R]：用戶特定(用戶特定類型輸入，請?zhí)峁┹斎雮鞲衅餍吞?hào)、類型)
⑧力補償輸入類型
[A]：4-20mA
[B]：0-10mA
[C]：1-5V
[D]：0-5V
⑨溫度補償輸入類型
[A]：4-20mA
[B]：0-10mA
[C]：1-5V
[D]：0-5V
[E]：E型熱電偶
[K]：K型熱電偶
[V]：Cu50銅電阻
[W]：Pt100.1鉑電阻
[G]：Pt100熱電阻
[R]：用戶特定(用戶特定類型輸入，請?zhí)峁┹斎雮鞲衅餍吞?hào)、類型)
⑩報警1
[N]：無報警(可省略)
[H]：上限報警，默認
[L]：下限報警
?報警2
[N]：無報警(可省略)
[H]：上限報警
[L]：下限報警，默認
?報警3
[N]：無報警(可省略)，默認
[H]：上限報警
[L]：下限報警
?饋電輸出
[N]：無饋電(可省略)
[P]：1路DC24V饋電
[2P]：2路DC24V饋電
?儀表供電
[省略]：AC220V供電
[T]：AC85-260V開關電源供電
[W]：DC24V開關電源供電
?外形特征

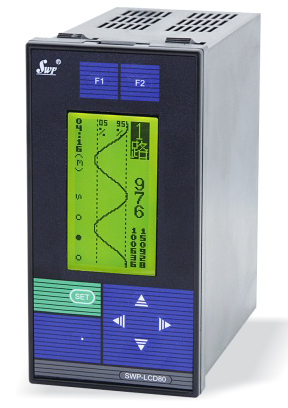

[S]：80×160mm豎式
[省略]：160×80mm橫式(可省略)
液晶防盜型流量積算儀流量輸入信號為可在電流、電壓和頻率間切換；壓力補償信號可在電流和電壓間切換；溫度補償輸入信號可在熱電偶和熱電阻間切換；帶2路DC24V饋電輸出，帶上下限報警，儀表開關電源供電；儀表殼選擇RS232或RS485通信。
流量計生產廠選擇昌暉液晶流量積算儀配套自己產品通常會選擇這個型號SWP-LCD-LN802-02-AAG-HL-2P、SWP-LCD-LN802-02-FAG-HL-2P或SWP-LCD-LN802-01-AAG-HL-2P、SWP-LCD-LN802-01-FAG-HL-2P，穩定性和精度都值得信賴，數年不會出現故障問題。這款儀表流量計輸入信號可以在4-20mA和頻率信號之間切換，可適配各種電磁流量計、差壓式流量計和渦街流量計，蒸汽流量流量測量時儀表內部采用查表法進行密度補償，測量精準。如果您有流量積算儀配套需求，請直接致電昌暉儀表0871-65127691聯系，我們會給予配套單位特價！

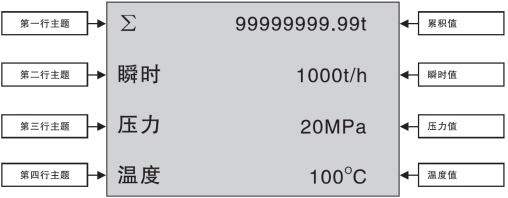

防盜流量積算儀的多種顯示畫面

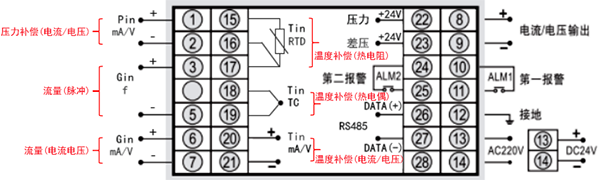

SWP-LCD-NL802-820-AAG-HL-2P接線圖

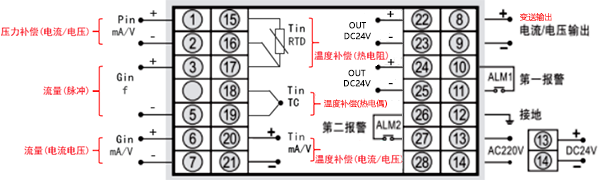

SWP-LCD-NL802-020-AAG-HL-2P接線圖
