熱量積算儀特點
◆ 雙屏LED數碼顯示，具有極寬的顯示測量范圍，可顯示整五位的瞬時流量測量值、入口/出口溫度測量值、流量(差壓、頻率)測量值等，及整十一位的流量累積測量值，0.2％級測量精度，0.1％級累積精度
◆ 具備37種信號輸入功能，可配接各種差壓信號(孔板裝置)、線性信號(電磁流量計)及脈沖信號(渦街流量計)
◆ 簡單的容錯功能：入口溫度、出口溫度測量信號異常時，用熱量積算儀用對應的手動設定值進行補償運算
◆ 特殊設計的WDT電路、上電復位電路和斷電數據保護電路確保熱量積算儀通電運行正常；內置3.3V干電池，斷電數據不丟失，斷電數據保護不用后備電源，保護時間不低于3年
◆ 可帶兩路模擬量變送輸出
◆ 支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議
◆ 熱量積算儀可帶RS232C打印功能，具有手動、定時、報警打印功能
◆ 帶DC24V饋電輸出，為現場變送器配電
◆ 輸入、輸出、電源、通訊相互之間采用光電隔離技術
◆ 參數設定密碼鎖定，參數設置斷電永久保存，熱量積算儀具備參數恢復系統原始設置功能
◆ 熱量積算儀有四種外形尺寸供用戶選擇

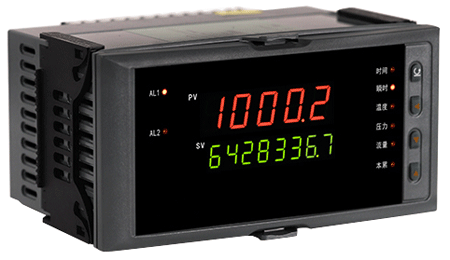

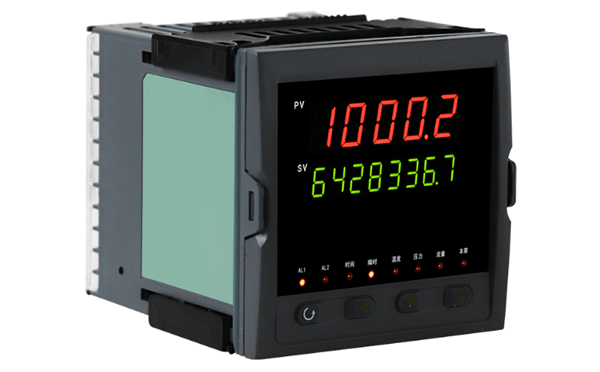

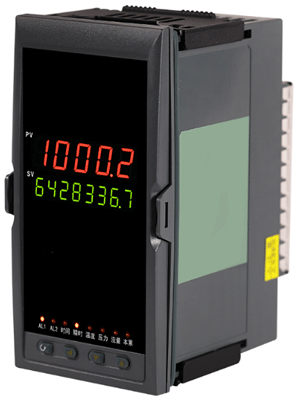

熱量積算儀儀表面板
外形：96×96mm 外形：80×160mm 外形：160×80mm 外形：96×48mm
型號：YR-GFJ912 型號：YR-GFJS812 型號：YR-GFJ812 型號：YR-GFJ412

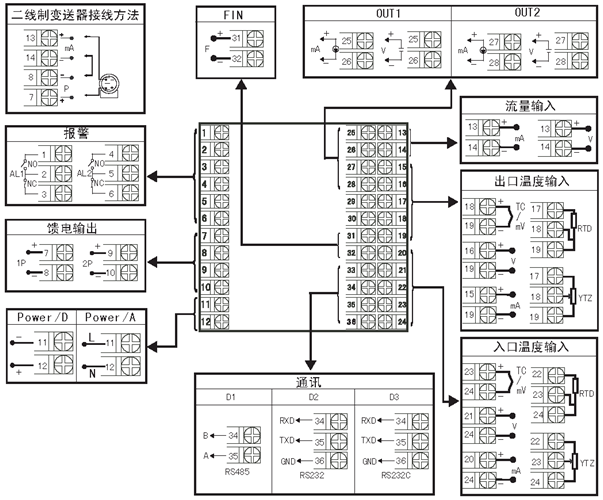

熱量積算儀接線圖
智能熱量積算儀選型
YR-GFJ①②-③④⑤-⑥⑦⑧-⑨⑩-?-?-?
①代碼 儀表外形尺寸
9 96×96mm(開孔尺寸：92×92mm)
8 160×80mm(開孔尺寸：152×76mm)
S8 80×160mm(開孔尺寸：76×152mm)
4 96×48mm(開孔尺寸：92×45mm)
②代碼 控制作用
12 熱量積算+進/出口溫度補償+2限報警
③代碼 通訊方式
0 無通訊
2 RS232
3 RS232C打印口
8 RS485
④代碼 瞬時熱量變送輸出OUT1
0 無變送輸出
2 4-20mA(RL≤600Ω)
3 0-10mA(RL≤1.2kΩ)
4 1-5V(RL≥250kΩ)
5 0-5V(RL≥250kΩ)
8 0-20mA(RL≤600Ω)
⑤代碼 瞬時熱量變送輸出OUT2(脈沖信號輸入時，熱量積算儀不能選擇第二路變送輸出)
0 無變送輸出
2 4-20mA(RL≤600Ω)[注4]
3 0-10mA(RL≤1.2kΩ)[注4]
4 1-5V(RL≥250kΩ)[注4]
5 0-5V(RL≥250kΩ)[注4]
8 0-20mA(RL≤600Ω)[注4]
⑥代碼 流量信號輸入信號類型
A 4-20mA
B 0-10mA
C 1-5V
D 0-5V
E 0-10V
F 頻率輸入(0-5kHz)[注4]
M 脈沖-集電極開路
⑦代碼 進水測溫溫度傳感器輸入信號類型
A 4-20mA
B 0-10mA
C 1-5V
D 0-5V
G Pt100
⑧代碼 出水測溫溫度傳感器輸入信號類型
A 4-20mA
B 0-10mA
C 1-5V
D 0-5V
G Pt100
⑨代碼 第一報警方式
N 無報警
H 上限報警(標準出廠配置)
L 下限報警
⑩代碼 第二報警方式
N 無報警
H 上限報警
L 下限報警(標準出廠配置)
?代碼 定量控制及外部事件輸入
N 無定量控制功能 標準出廠配置
Y 定量控制+外部啟動、停止、清零輸入
?代碼 饋電輸出
N 無饋電
P 1路DC24V饋電輸出；輸出電流≤30mA(負載電阻≥750Ω)
2P 2路DC24V饋電輸出；輸出電流≤30mA(負載電阻≥750Ω)
?代碼 儀表電源
T 交流/直流100-240V供電(標準出廠配置)
W DC24V供電
備注
[注1] 熱量積算儀選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。
[注2] 在寫熱量積算儀型號時必須完整，沒有選到的功能項不能省略。
[注3] 如渦街流量計需使用配電功能，可將熱量積算儀第二路變送輸出作為配電功能，此時第二路變送輸出無效。
[注4] 脈沖信號輸入時，熱量積算儀不能選擇第二路變送輸出。
熱量積算儀選型舉例
YR-GFJ812-020-AGG-HL-N-P-T
YR-GFJ812-820-AGG-HL-N-P-T
YR-GFQ812-020-FGG-HL-N-P-T
YR-GFQ812-820-FGG-HL-N-P-T
