爐壁熱電偶選型表
WR①K②－③④⑤/⑥-⑦/⑧
①代號 熱電偶類型 推薦使用溫度
N K分度號|鎳鉻-鎳硅 0-800℃
E E分度號|鎳鉻-銅鎳 0-600℃
②代號 熱電偶對數
1 單支式
2 雙支式
③代號 安裝固定裝置 說明
1 無固定裝置 鎧裝熱電偶前端用螺栓固定集熱塊上
④代號 接線盒形式
9 補償導線引出式
3 防水接線盒
⑤代號 工作端形式 說明
1 絕緣式 推薦采用
⑥代號 集熱塊安裝形式 說明
PD01 感溫片20 ×25
PD02 感溫片20 ×75
PD03 固定卡
PD04 R圓弧集熱塊
PD05 R圓弧斜角集熱塊
PD06 四方集熱塊+基座
⑦代號 鎧裝體長度(結構示意圖中L的長度)
** **mm
⑧代號 補償導線長度(結構示意圖中S的長度)
省略 無補償導線 僅適用于接線盒形式選型代碼④為“3”的爐壁熱電偶
** **mm(標準配置為2m) 僅適用于接線盒形式選型代碼④為“9”的爐壁熱電偶
爐壁熱電偶選型舉例
WRNK2-191/PD04-1200/2000
K分度號雙支式爐壁熱電偶，熱電偶外徑為Ф6mm
，工作端為絕緣式，鎧裝熱電偶本體長度為1200mm，補償導線長2000mm，精度等級為Ⅱ級

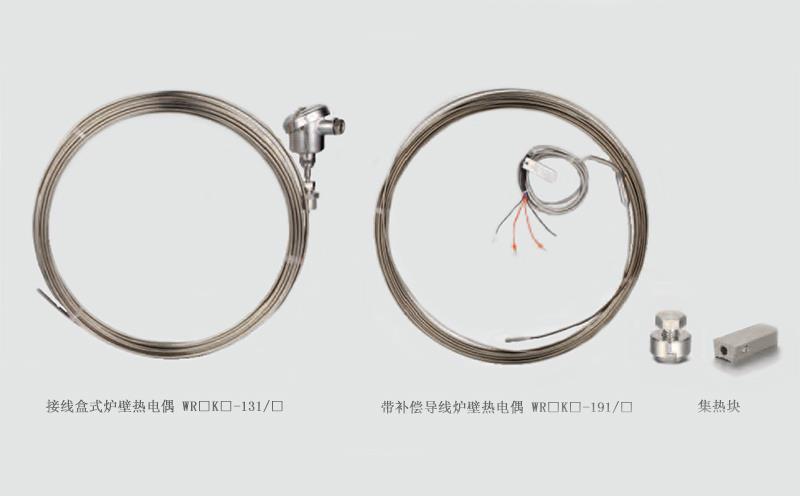

爐壁熱電偶實物彩圖
