在實施變頻恒壓供水前，請先隨昌暉儀表了解下恒壓供水的控制過程。
1、系統穩定時
水泵供水流量與用水流量處于平衡狀態時，供水壓力穩定在設定值，且無變化。此時供水壓力測量信號(反饋信號)與給定信號(目標信號)基本相等，水泵在變頻器輸出的某一頻率下運行。
2、用水流量減小時
用水流量的減小將導致水泵供水流量大于用水流量，則供水壓力上升，供水壓力測量信號(反饋信號)增大，則設定值與供水壓力測量信號之差減小，變頻器內置PID產生負的控制量，結果使變頻器的輸出頻率下降，電動機的轉速也下降，水泵的供水流量也下降，水壓也開始下降使之回復到給定匾(目標值)，系統又處于平衡狀態。
3、用水流量增加時
當用水流量增加時，供水壓力會下降，則供水壓力測量信號(反饋信號)減小，則設定值與供水壓力測量信號之差增大，變頻器內置P1D產生正的控制量，結果使變頻器的輸出頻率上升，電動機的轉速也上升，水泵的供水流量增加，供水壓力也開始上升使之回復到給定值(目標值)，系統又處于平衡狀態。

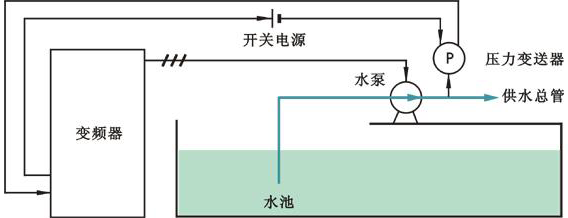

恒壓供水控制示意圖
怎樣配置簡單變頻恒壓供水系統？
簡單的變頻恒壓供水系統需要壓力傳感器、變頻器和配置相應變頻傳動的電氣元件。
1、壓力傳感器
壓力傳感器通常選用壓力變送器或遠傳壓力表。如果壓力傳感器選用壓力變送器，則選用兩線制4-20mA輸出壓力變送器為最佳(三線制和四線制也可以，兩線制接線更方便)，另需要配置一個開關電源(將交流電轉換為DC24V給壓力變送器供電)；如果壓力傳感器選用遠傳壓力表，其輸出為30-350Ω電阻信號，需要另配置一個信號隔離器(其作用為將30-350Ω信號轉換為4-20mA輸出至變頻器反饋輸入端子)和一個開關電源(將交流電轉換為DC24V給供電電源為DC24V的信號隔離器供電，如果信號隔離器供電電源為AC220V則開關電源取消)。
變頻恒壓供水系統中選用壓力變送器或遠傳壓力表測量供水壓力均可，兩線制壓力變送器更佳。
2、變頻器內部參數設置
各種變頻器內部功能參數名稱會不同，通常需要完成這幾方面參數設定：變頻器給定信號輸入設定、變頻器內置PID模式設定、反饋信號設定、比例增益P設定、積分時間I設定、微分時間D設定、測量信號濾波時間設定和最低輸出頻率設定。恒壓供水時使用PI功能就可以達到目的，沒有用微分功能。
