一般機械零點的位置有三種情況(工作面、非工作面、中間點)。下面以中間點為例簡要說明：

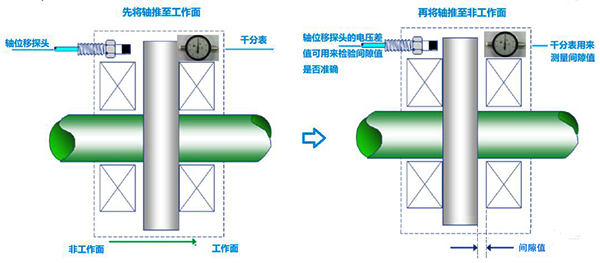

1、首先要進行推軸，測量止推盤的平均運動間隙(推力瓦間隙)，將軸推至工作面(一般定義為正常運行情況下推力盤緊貼的推力瓦面)并把千分表調零，如下圖。
2、再將軸推至非工作面，通過千分表實測推力瓦間隙。為了保證準確一般都會多進行幾次并計算出平均間隙值D(單位：mm)。

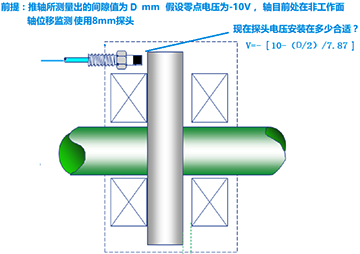

3、保持軸頂在非工作面上，假設3500軸位移通道設置零位電壓為-10V，(使用3300XL 8mm系列電渦流傳感器進行測量)則軸位移傳感器安裝電壓應該是用零位電壓減去剛剛推軸測量出的間隙值所對應的電壓的一半。其計算公式為：傳感器安裝電壓V=-[10-(D/2)×7.87]，其中7.87V/mm為8mm電渦流傳感器靈敏度。這樣當軸回到中心點后，軸位移傳感器電壓即應該為-10V。其他不同的零點位置設計可據此類推，改變計算方法即可。
作者：劉興宇
