熱電偶在使用中如果發生燒斷或其連接線斷路故障時，其輸入顯示儀表的熱電勢值將為0mV，這時顯示儀表的顯示和控制就會出現錯誤的指示和動作，為了避免以上問題的出現，可用熱電偶斷線檢出電路來監視。
1、熱電偶斷線檢出的工作原理

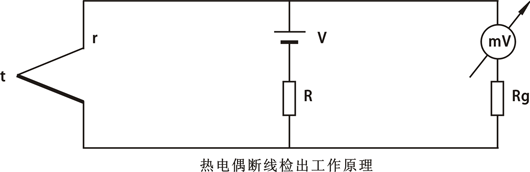

熱電偶斷線檢出是利用熱電偶斷線后電阻會變為無窮大這一特點。如下圖所示電路中，假設熱電偶t與補償導線的總電阻為r，顯示儀表的內阻為Rg，斷偶檢出電路是由電壓源V和電阻R串聯后，再與熱電偶相并聯組成的。當熱電偶工作時，電壓源V在t上所產生的電壓EV0壓為
熱電偶正常時EV0對儀表示值影響很小，而且這一誤差還可通過調校將其抵消掉。當熱電偶t斷開時，其輸入給顯示儀表的電壓EV1為
由于顯示儀表內阻Rg比熱電偶加補償導線的總電阻r大多了，這時EV1就很大，將使顯示儀表指示最大或溢出。2、顯示儀表熱電偶斷線檢出電路

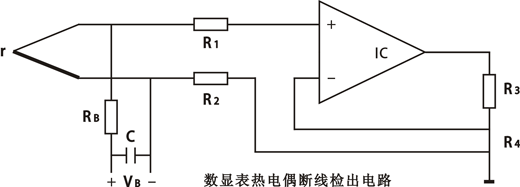

顯示儀表熱電偶斷線檢出電路如下圖所示。它是利用高電阻RB向正常信號的輸入端加了一個正偏壓，正常時熱電偶與補償導線的總電阻r是很小的，使得RB不起作用。如果熱電偶或連接導線一旦斷線，這是r將大于RB，其結果是C兩端的電壓就會大大上升，導致A/D轉換器數據的溢出，而使顯示儀表報警或保護動作。

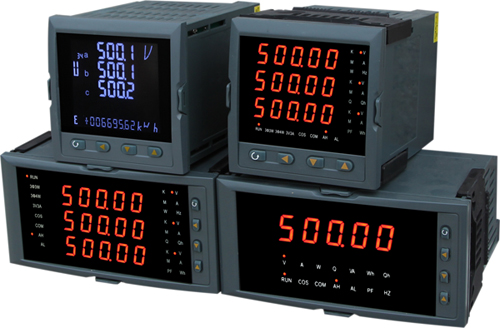

YR-GF系列智能顯示控制儀(萬能輸入，0.2%精度，24個月質保)也使用了類似的電路做傳感器檢查，因為傳感器大多數的故障時信號線斷線，其檢查時根據A/D轉換值所對應的是正常量程溢出量程來判斷的。
