昌暉儀立工匠精神 精心制造以太網無紙記錄儀

昌暉儀表制造儀表制造有限公司不是國內最先生產無紙記錄儀廠家，但昌暉以工匠精神來研發和生產儀表，無紙記錄儀穩定性、可靠性、易用性、以太網無紙記錄儀軟件在十年努力下達到國際先進水平，精細、精致、精確、按作業書生產貫穿于以太網無紙記錄儀生產全過程，客戶滿意率直線上升，市場份額跳躍式遞增，品質讓昌暉儀表贏得市場。

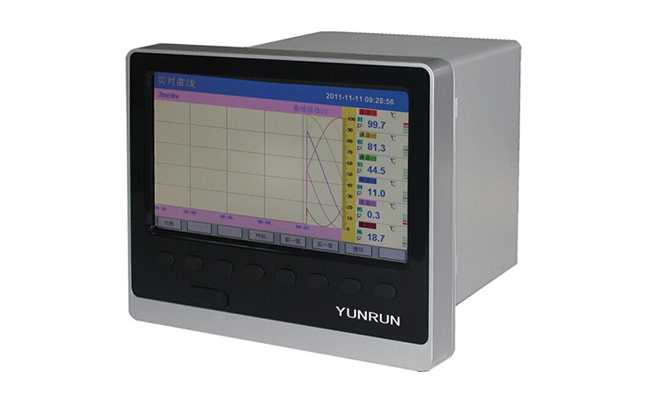

7寸寬屏以太網無紙記錄儀萬能輸入（可組態選擇輸入：標準電壓、標準電流、熱電偶、熱電阻、毫伏等）；可帶18路報警輸出或12路模擬量變送輸出，RS232/485通訊接口、以太網接口、微型打印機接口、USB接口；SD卡插座；可提供傳感器配電；具有強大的顯示功能，實時曲線顯示，歷史曲線追憶，棒圖顯示，報警列表顯示等。人性化的外觀設計、完美的功能體現、可靠的硬件品質、精湛的制造工藝，使以太網無紙記錄儀具有更高的性能價格比。

以太網無紙記錄儀技術參數
1、輸入信號    電流             0-20mA、0-10mA、4-20mA、0-10mA開方、4-20mA開方
                       電壓             0-5V、1-5V、0-10V、±5V、0-5V開方、1-5V開方、0-20mV、 0-100mV、±20mV、±100mV
                       熱電阻          Pt100、Cu50、Cu53、Cu100、BA1、BA2
                       線性電阻      0-400Ω
                       熱電偶          B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26
2、輸出信號    模擬輸出       4-20mA（負載電阻≤380Ω）；
                                           0-20mA（負載電阻≤380Ω）；
                                           0-10mA（負載電阻≤760Ω）；
                                          1-5V（負載電阻≥250KΩ）；
                                           0-5V（負載電阻≥250KΩ）；
                                           0-10V（負載電阻≥500KΩ）
                       報警輸出      繼電器常開觸點輸出，觸點容量1A/250VAC（阻性負載）；
                                          注意：當負載超過繼電器觸點容量時，請不要直接帶負載
                       饋電輸出      DC24V±1，負載電流≤250mA
                       通訊輸出      RS485/RS232/EtherNet 通訊接口，波特率1200-57600bps可設置，采用標準MODBUS RTU通訊
                                           協議，RS485通訊距離可達1公里；RS-232 通訊距離可達15米；EtherNet 通訊接口，通訊速率為10M
3、測量精度    0.2%FS±1d
4、采樣周期    1秒
5、設定方式    面板輕觸式按鍵設定；參數設定值密碼鎖定；設定值斷電永久保存
6、顯示方式    7英寸800×480點陣寬屏TFT高亮度彩色圖形液晶顯示，LED背光、畫面 清晰、寬視角。顯示內容可由漢字，數字，
                       工程曲線，棒圖等組成，通過 面板按鍵可完成畫面翻頁，歷史數據前后搜索，曲線時標變更等
7、數據備份    支持U盤和SD卡數據備份與轉存，容量≤8GB，支持FAT、FAT32格式
8、存儲容量    內部Flash存儲器容量64M Byte
9、記錄間隔    1、2、4、6、15、30、60、120、240秒九檔可供選擇
10、存儲長度   24天（間隔1秒時）～5825天（間隔240秒時）
                        記錄時間（天）= （64×1024×1024×記錄間隔）÷（通道數×2×24×3600）
                        注：通道數的計算：程序?qū)⑼ǖ罃?shù)劃分為4、8、16、32、64五檔，當儀表 通道數落在兩檔之間時，以大的數作為
                        計算的通道數。例如：儀表通道數是12路，公式中通道數以16計算
11、使用環境   環境溫度：-10～50℃
                        相對濕度：10-90%RH（無結露）， 避免強腐蝕氣體
                        注：若現場環境惡劣，定貨時務必特殊說明！
12、工作電源   AC85-264V（開關電源），50/60Hz；DC12-36V（開關電源）
13、功耗          ≤20W
