壓力表主要部件包含測量元件、機芯、表殼、罩圈、密封圈、接頭、玻璃、指針和表盤這九個部分。昌暉儀表在本文對壓力表主要部件做簡單介紹。
壓力表主要部件
1、測量元件
彈簧管、膜盒、膜片、波紋管四種類型測量元件是壓力表的核心元件，不同壓力范圍選用不同的彈性測量元件。測量元件材質有不銹鋼、Monel、Inconel等。
2、機芯
機芯材質一般選用不銹鋼，為提高機芯壽命，可選裝防過壓機芯限位裝置和防振動機芯阻尼裝置。
3、表殼
表殼有非密閉表殼、密閉表殼、帶泄壓塞密閉表殼、帶泄壓后蓋密閉安全型表殼，結構如圖1所示，戶外使用的密閉表殼防護等級至少為IP54，根據需要可以選擇防護等級為IP65或NEMA4X的密閉表殼。表殼材質根據用途可以選擇碳鋼、不銹鋼、鑄鋁、酚醛樹脂等材料。

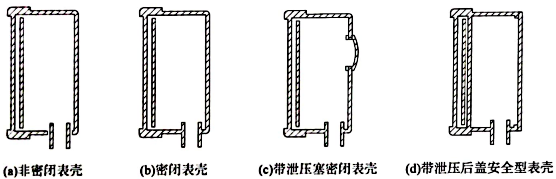

圖1 壓力表表殼
①非密閉表殼
②密閉表殼
③帶泄壓塞密閉表売
④帶泄壓后蓋安全型表殼
4、罩圈
壓力表玻璃通過罩圈固定在表殼上，罩圈類型有碳鋼表殼螺絲固定罩圈、不銹鋼表殼旋壓鎖緊罩圈、不銹鋼表殼卡口鎖緊罩圈、酚醛表殼螺紋旋緊罩圈。
5、密封圈
通常選用丁腈橡膠或氟橡膠材料。
6、接頭
接頭材質可以選擇不銹鋼和Monel，要確保與測量元件的材質一致。針對不同標準，接頭有以下幾個類型：執行GB/T1226標準的壓力表，選用公制M螺紋接頭，螺紋標準為IS0 68-1；執行EN 837標準的壓力表選用圓柱直管G螺紋接頭，螺紋標準為IS0 228；執行ASME B40.100標準的壓力表選用英制60°錐管NPT螺紋接頭，螺紋標準為ASME BI 20.1，規格見表1。當量程超過160MPa或以上時，壓力表選用高壓接頭，規格見表2。
7、玻璃
可以選擇儀表玻璃、雙層安全玻璃。針對耐振充液壓力表，可以選擇有機玻璃。
8、指針
一般為黑色鋁合金材料，可調指針通過加裝調節齒輪，便于指針調整；精密表的指針采用刀刃型便于示值觀測；輔助指針可以加裝可調定位指針(三針壓力表)，兩個定位指針便于現場設定壓力表正常工作范圍，輔助指針也可以加裝最大壓力值記憶指針，隨動的最大壓力記憶指針可以由壓力表指針單向拖動，可以記錄壓力表最高工作壓力值。
9、表盤
一般采用鋁合金材料，表面為白色，刻度線為黑色。精密表表盤增加鏡面刻度，便于示值觀測。表盤內容包括，生產商或商標、儀表名稱、計量單位、精度等級、制造年月及儀表編號等。
