經常遇到咨詢零序互感器選擇使用的朋友，本文特將我這些年在零序互感器選擇使用這方面積累的一些經驗知識分享上來，以期拋磚引玉。
1、零序互感器變比選擇
選擇中壓系統零序電流互感器變比首先要搞清楚采用何種接地方式以及系統接地電容電流大小。
①如果是一般中性點不接地系統，采用50/1即可。因?yàn)橐?guī)程規定接地電流大于30A必需采用消弧線圈接地。該零序互感器不需進行10%誤差校驗。因?yàn)闆]有過流的可能。保護整定時躲開本線路電容電流即可，一般取2A~5A，保護可靠系數與系統電容電流有關。二次值選取1A即可，與綜保一般均可配合，無帶負載能力的問題。
②如果是接地電流大于30A的系統，一般采用消弧線圈接地，此時發生接地故障后，零序電流的分布情況與消弧線圈的脫諧度有關，使用普通零序互感器與綜保的配置已經無法判斷故障回路。一般需裝設專門的“小電流接地信號檢測裝置”，此類裝置的零序互感器為專用設備，隨機配置。
2、零序互感器孔徑選擇

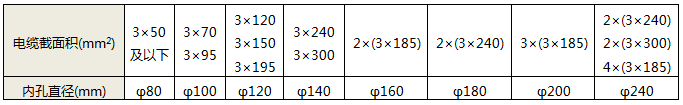

零序互感器孔徑要根據穿過零序互感器的電纜總直徑來匹配，下表是常規匹配數據：
