配電裝置進出線方式(下進下出和上進上出)直接影響合理變配電室高度。上進上出時，變配電室最小高度為3100-3700mm；上進上出時，變配電室最小高度為3700~40000mm，合理變配電室高度需要結合現場實際情況來確定。
1、進出線方式為下進下出時變配電室最小高度
例如我們的進出線方式是下進下出，則需要考慮電纜溝是降下去，還是抬上來。如果抬上來，電纜溝深度，就需要考慮，深度一般為800-1000mm。
下進下出(電纜溝降下去)

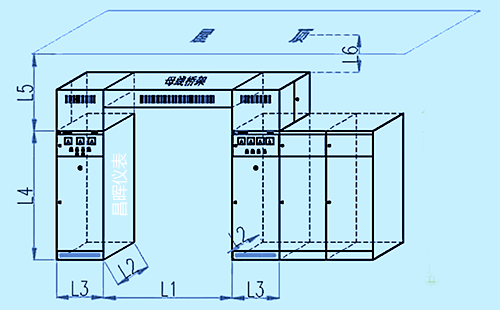

可以看出配得室最小高度=L4+L5
L4：柜子高度一般不超2300mm
L5：母聯橋架高度(300-600)+L6的高度
L6：GB51348-201《民用建筑電氣設計標準9》4.6.3：屋內配電裝置距頂板的距離不宜小于0.8m，當有梁時，距梁底不宜小于0.6m
總結：下進下出時，變配電室最小高度為3100~3700mm[2300+300~600+600=3100~3700(梁下高度)]。特殊情況：如果有給變配電室通風用的風道，且躲不開(一般能躲開)。有的配電室的風道至少500-600，再加上加支架，間距。僅風道一項，高度能差800左右 。
2、進出線方式為上進上出時變配電室最小高度
上進上出的情況就是在母聯(線)橋架上300(最小距離)的基礎上增加低壓橋架(300厚)即共600mm高度(L7)
L4：柜子高度一般不超2300mm
L5：母聯橋架高度(300~600)+L6的高度+600(L7)
L6：GB51348-201《民用建筑電氣設計標準9》4.6.3 :屋內配電裝置距頂板的距離不宜小于0.8m，當有梁時，距梁底不宜小于0.6m
總結：上進上出時，變配電室最小高度為3700~40000mm[最小高度為2300+300~600+600+600=3700~4000(梁下高度)。
另外注意變配電室高度沒有所謂最小值，只有較為合理的值。其它設備用房參數往往也是如此，并沒有所謂最小值，按照較緊湊和較舒適來分，只有較為合理的值。
