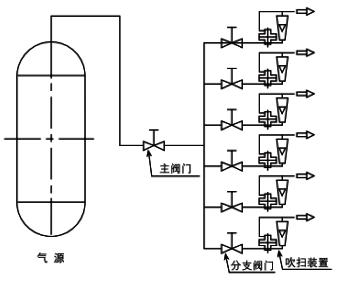

1、吹掃裝置配在供氣壓力變化條件下的典型應用
如圖所示：將主管道氣源提供的氣體根據需要可分成多路，若關閉或調整其中幾個支路氣體流量時，將引起主管道的供氣壓力發生變化，安裝與支路上的單路吹掃裝置可準確測量流量并保持其輸出流量穩定。使用在這種工況中的吹掃裝置應選配恒定入口壓力恒流閥。
2、在吹掃裝置出口壓力發生變化下的液位測量(吹氣式液位計)中的應用

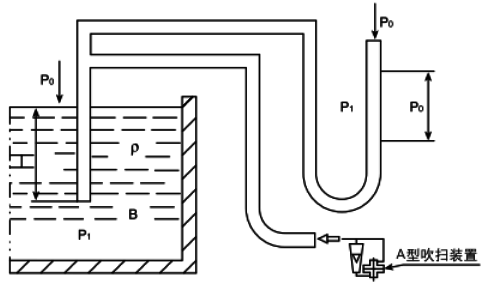

吹氣式液位計工作原理如下圖所示：從A端恒定流量的氣體時，氣體將排出插入液體管道內介質并形成穩定氣泡，此時A，B間管內的壓力與B端口壓力相等。
如果B處壓力為P1，大氣壓力為P0，則P1-P0=△P，同時P1=ρh+P0，則P1-P0=ρh=△P。因此，在已知介質密度的條件下，利用差壓變送器或壓力計測量出△P，即可測量出液體液位h。
配套吹氣式液位計的吹掃裝置應選配恒定出口壓力恒流閥。
3、吹掃裝置在出口壓力發生變化下的密度測量中的應用

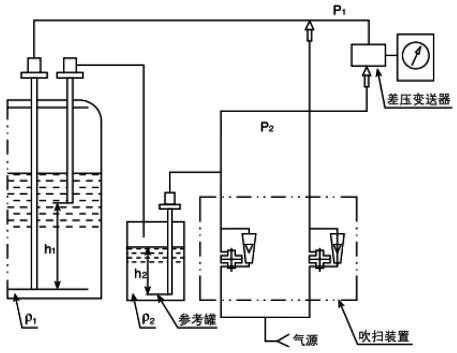

如圖所示：如果已知被測介質液位h1與參考介質液位h2，已知參考介質密度ρ2，利用差壓變送器測量的差壓，就可以測量出被測介質密度ρ1。吹掃裝置應用在密度測量中時應選配恒定出口壓力恒流閥。
4、在差壓變送器測量流量時的典型應用

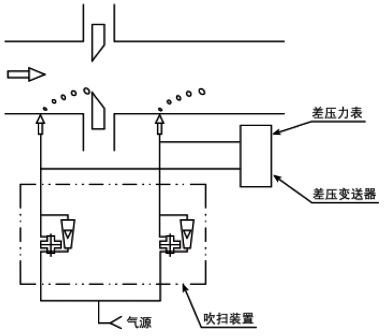

當用孔板與差壓變送器測量腐蝕性或含有固體顆粒的液體或含有粉塵的氣體流量時，導壓管就有被堵塞的可能。采用雙回路吹掃裝置吹洗二個壓力孔，就可以確保液固體顆粒或粉塵不會堵塞壓力孔或?qū)汗堋４祾哐b置應用在流量測量中時應選配恒定入口壓力恒流閥。
吹掃裝置典型應用就簡單介紹到這里。吹掃裝置工作原理、結構等等http://www.fg316.com/product/3099.html到深入了解。
