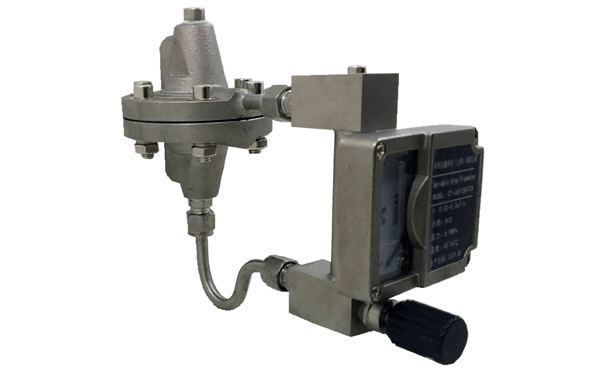

吹掃裝置是采用金屬管浮子流量計或玻璃轉子流量計與恒流閥配合配合，構成流量吹掃裝置，現實流量測量并確保流量恒定輸出。吹掃裝置是吹氣式液位計的核心構成部分之一。
由于浮子流量計安全可靠，測量精確穩定的特點，因此，昌暉儀表生產的吹掃裝置對于入口或出口壓力變化時，能夠確保流量恒定輸出，可以廣泛應用于石油煉制、化工、乙烯、化肥、鋼鐵、化纖等行業變送器的吹掃、差壓法液位測量等過程控制中。
吹掃裝置典型應用
昌暉吹掃裝置的設計結構完全滿足工業控制的要求，安裝使用條件完全符合儀表測量技術的要求。
1、陪在供氣壓力變化條件下的典型應用
2、在出口壓力發生變化下的液位測量(吹氣式液位計)
3、在出口壓力發生變化下的密度測量
4、在差壓變送器測量流量時的典型應用
關于吹掃裝置典型運用可閱讀文章《四張圖弄懂吹掃裝置典型應用》技術文章。
吹掃裝置工作原理

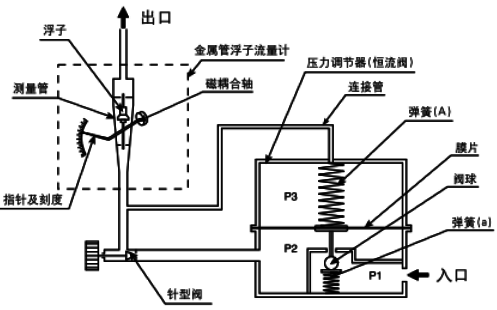

根據吹掃裝置結構示意圖(以恒定入口壓力為例)可以看出：
彈性膜片收到向上的作用力為：P2A+P1a .............公式(1)
彈性膜片收到向上的作用力為：P3A+P2a+F ............公式(2)
在壓力處于平衡狀態時，即P2A+P1a=P3A+P2a+F ..........公式(3)
作為壓力調節器膜片的差壓P2-P3，我們可以得到以下的等式：P2-P3=F/A-a/A(P1-P2) ..........公式(4)
由于a＜A，所以a/A(P1-P2)可以忽略不計，由于F和A都是恒定值，所以：C(恒定值)=P2-P3，當測量介質時不可以壓縮的液體時，(恒定入口壓力)調節器變化可以使用出口壓力。對于公式(4)中，由于P1是恒定的，P3是變化的，因此，P3變為：P3+△P，P2變為P2+△P，所以C(恒定值)=P2-P3。

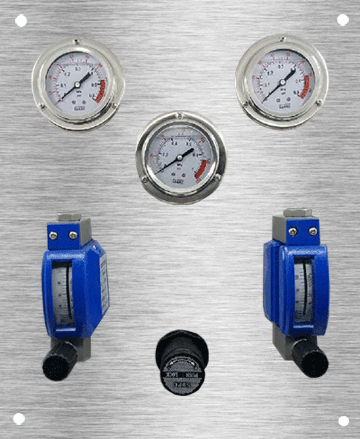

雙路吹掃裝置(配金屬管浮子流量計)

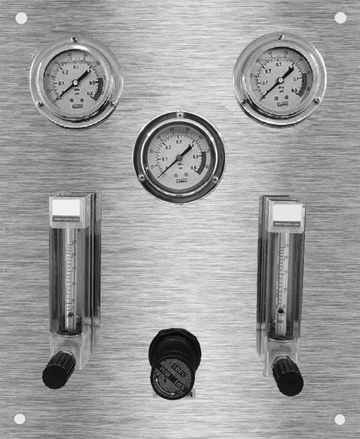

雙路吹掃裝置(配玻璃管浮子流量計)

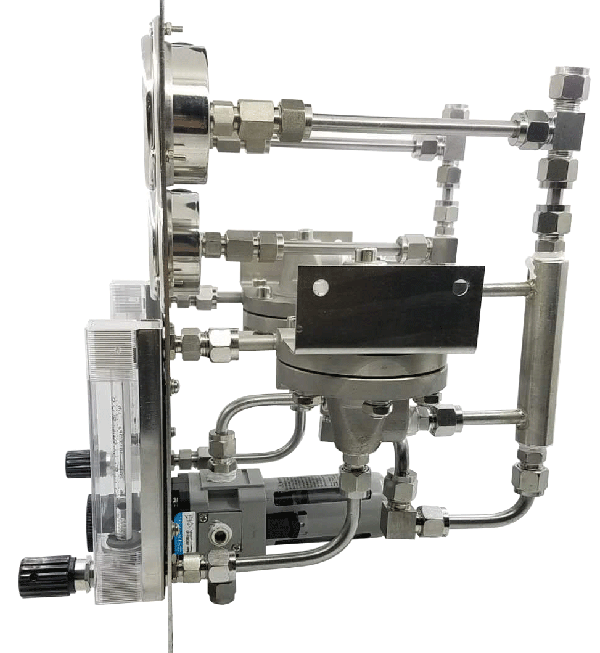

雙路吹掃裝置側面
吹掃裝置特點
◆吹掃裝置有單路、雙路和多路形式可選
◆吹掃裝置有單標安裝、面板安裝、柜式安裝可選
◆進出氣口過程連接有1/4NPT、考套、螺紋、法蘭連接可選
◆開關信號輸出、4-20mA信號輸出可選
◆金屬結構，簡單、堅固、美觀
◆可以測量過程溫度低于200℃
◆可以測量過程壓力低于6.4MPa
◆流量、壓力(可選)現場指示
◆采用浮子流量計
◆可選配精密微型針型閥，方便、靈活，便于現場流量調節

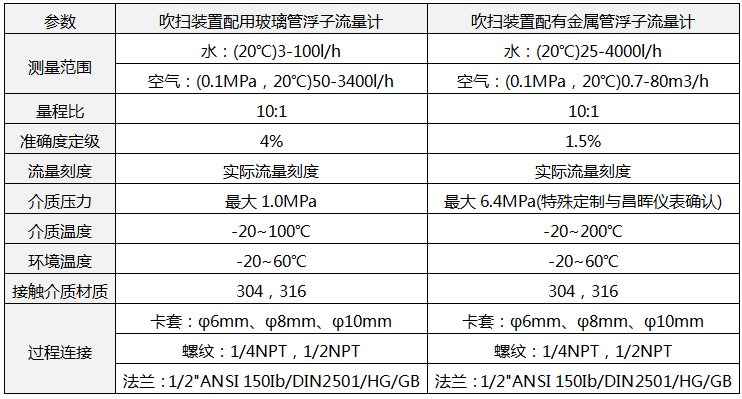

吹掃裝置技術參數
吹掃裝置流量表
標校條件：水(20℃)，空氣(20℃，0.1013MPa)，實際介質量程將根據條件進行計算轉換。

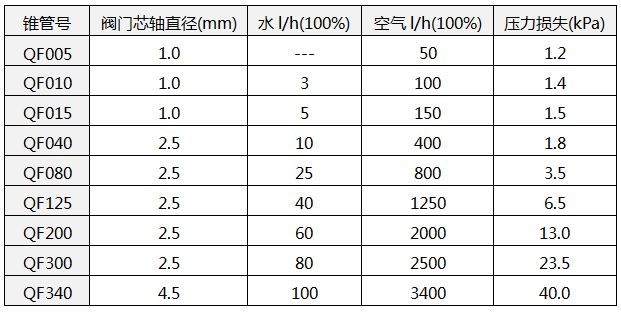

◆配用玻璃管浮子流量計

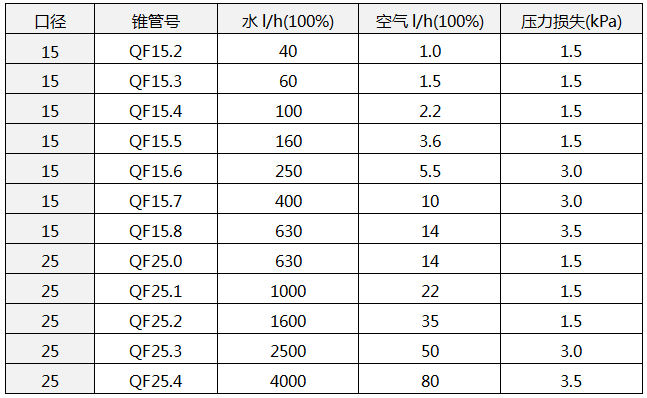

◆配用金屬管浮子流量計

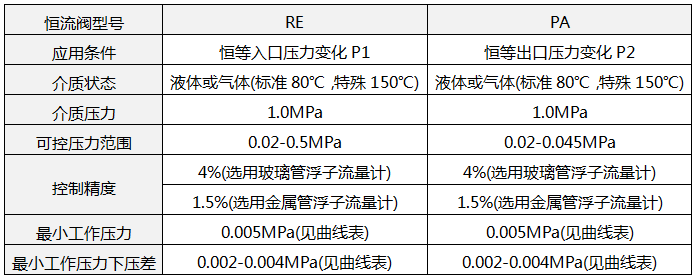

◆配用的恒定入口壓力恒流閥和恒定出口壓力恒流閥
恒定入口壓力恒流閥
恒定出口壓力恒流閥
