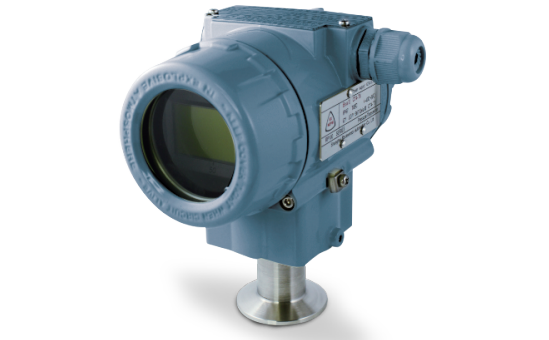

單晶硅衛生型壓力變送器原理
1、中心傳感單元采用全球領先高精度硅技術，鉑金級精度(YR-ER102-SA精度為±0.05%；YR-ER102-SB精度為±0.075%；YR-ER102-SC精度為±0.1%)
2、單晶硅衛生型壓力變送器YR-ER102-S為專利雙過載保護膜片設計
3、單晶硅衛生型壓力變送器優異的靜壓性能，遠非同場合電容式產品所能媲比，靜壓誤差最優可控制在±0.05%/10MPa以內
4、單晶硅衛生型壓力變送器最高100:1的量程比調節
5、單晶硅衛生型壓力變送器電磁兼容性(EMC)符合GB/T 18268.1-2008
6、極高穩定性、可靠性和極低溫度漂移，衛生型壓力變送器零點、精和重復性度多年不變，長期運行免維護
7、三種報警電流輸出模式用戶可選擇
8、衛生型壓力變送器可自由編程組態，總線標準4-20mA/HART輸出
單晶硅衛生型壓力變送器性能規格
◆單晶硅衛生型壓力變送器參考精度(包括從零點開始的線性、回差和重復性)：
YR-ER102-SA:±0.05%；若TD＞10(TD=最大量程÷調節量程)，則為：±(0.005×TD)%；
YR-ER102-SB:±0.075%；若TD＞10(TD=最大量程÷調節量程)，則為：±(0.0075×TD)%；
YR-ER102-SC:±0.1%；若TD＞10(TD=最大量程÷調節量程)，則為：±(0.01×TD)%；
◆環境溫度影響(無毛細管)：-20～+65℃時總影響量為：±(0.15×TD+0.05)%×Span；-40～-20℃時總影響量為：±(0.2×TD+0.05)%×Span
◆過范圍影響：±0.075%×Span
◆穩定性：±0.1%×Span/3年
◆電源影響：±0.001%/10V(12-42VDC)，可忽略不計
單晶硅衛生型壓力變送器功能規格
◆量程和范圍
◆量程限：在量程的上下限范圍內，可以任意調整。建議選擇量程比盡可能低的量程代碼，以優化性能特征
◆零點設置：零點和量程可以調節到上面表中測量范圍內的任何值，只要：標定量程≥最小量程
◆安裝位置影響：直接安裝式變送器可以通過卡盤直接安裝，位置偏差將產生可校正的零位偏移。表殼最大可旋轉360°，定位螺釘可將其固定于任何位置。帶毛細管變送器，如果卡盤低于變送器本體，則開盤與本地區本體的最大高度落差應＜5米。當工作壓力為低于100kPa絕壓時，變送器本體必須低于卡盤。毛細管的最小彎曲半徑為75mm，嚴禁纏繞
◆變送器輸出：二線制，4-20mA+HART輸出，數字通訊，HART協議加載在4-20mADC信號上
◆輸出信號極限：Imin=3.9mA，Imax=20.5mA
報警電流：低報模式(最小)：3.7mA；高報模式(最大)：21mA；不報模式(保持)：保持故障前的有效電流值；報警電流標準設置：高報模式
◆響應時間：放大器部件阻尼常數為0.1s；傳感器時間常數為0.1-1.6s，取決于量程及量程比；附加的可調時間常數為：0.1-60s
◆預熱時間：＜15s
◆環境溫度：-40～+85℃；帶液晶顯示、氟橡膠密封圈時-40～+65℃
◆儲存溫度/運輸溫度：-50～+85℃；帶液晶顯示時-40～+85℃
◆衛生型壓力變送器防爆性能：NEPSI隔爆許可：ExdⅡCT6；NEPSI本安許可：ExiaⅡCT4；允許使用溫度為-40～+65℃
◆單晶硅衛生型壓力變送器電磁兼容性(EMC)
高精度單晶硅衛生型壓力變送器安裝
◆電源及負載條件：電源電壓為DC24V，R≤(Us-12)/Imax kΩ；其中Imax=23mA、最大電源電壓：42VDC、最小電源電壓：12VDC，15VDC(背光液晶顯示)；數字通訊負載范圍：250-600Ω
◆電氣連接：M20×1.5電纜密封扣，接線端子適用于0.5-2.5mm2的導線
◆過程連接：標準過程連接：DN25/DN40/DN50/DN76.1衛生型接口
衛生型壓力變送器物質規格
◆材質：測量膜盒：不銹鋼316L；膜片：不銹鋼316L、哈氏合金C
◆過程連接：不銹鋼316
◆填充液：硅油、植物油
◆壓力變送器外殼：鋁合金材質、外表噴涂環氧樹脂
◆外殼密封圈：丁晴橡膠(NBR)
◆銘牌：不銹鋼304
◆單晶硅衛生型壓力變送器重量：1.6kg(無液晶顯示、安裝支架、過程連接)
◆外殼防護等級：IP67

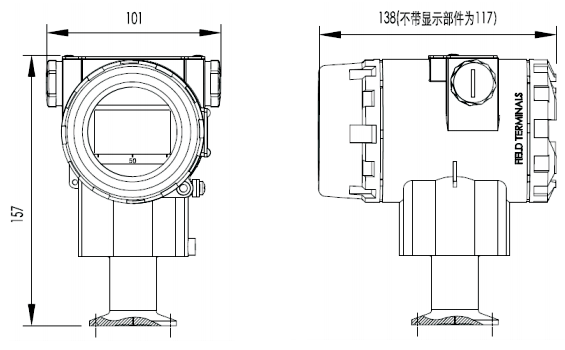

單晶硅衛生型壓力變送器外形尺寸
1、帶毛細管衛生型變送器安裝方式和外形尺寸
2、直接安裝式衛生型變送器的外形尺寸

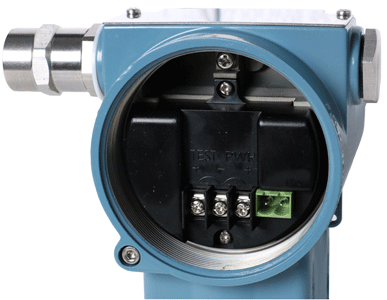

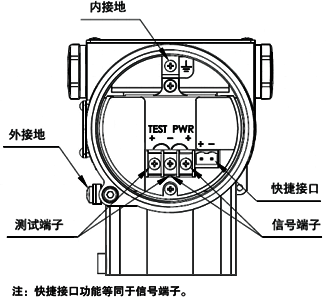

單晶硅衛生型壓力變送器電氣接線圖
衛生型壓力變送器過程連接
單晶硅衛生型壓力變送器型號和規格代碼表
YR-ER102-S①②③④⑤⑥⑦⑧⑨⑩/注
①精度
[A]：±0.05%精度單晶硅衛生型壓力變送器
[B]：±0.75%精度單晶硅衛生型壓力變送器
[C]：±0.1%精度單晶硅衛生型壓力變送器

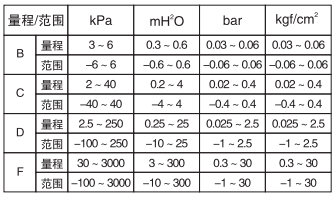

②高精度單晶硅衛生型壓力變送器量程
[B]：0-3kPa～6kPa(0-300～600mmH2O)/(0-30～60mbar)
[C]：0-4kPa～40kPa(0-400～4000mmH2O)/(0-40～400mbar)
[D]：0-10kPa～250kPa(0-1～25mH2O)/(0-100～2500mbar)
[F]：0-100kPa～3MPa(0-10～300mH2O)/(0-1～30bar)
③衛生型壓力變送器膜片材質/填充液
[A]：不銹鋼316L/硅油
[C]：哈氏合金C/硅油
[X]：不銹鋼316L/植物油
[Y]：哈氏合金C/植物油
④單晶硅衛生型壓力變送器過程連接
[A]：衛生型接口DIN 32676 DN25/ISO 2852 DN25
[C]：衛生型接口DIN 32676 DN50/ISO 2852 DN51
[D]：衛生型接口ISO 2852 DN76.1
[E]：衛生型接口DIN 1185 DN40
[F]：衛生型接口DIN 1185 DN40
⑤衛生型壓力變送器毛細管長度[1]
[0]：無毛細管
[1]：1m
[2]：2m
[3]：3m
[4]：4m
[5]：5m
[6]：6m
[S]：特殊長度
⑥單晶硅衛生型壓力變送器安裝支架
[N]：無[3]
[1]：不銹鋼
[2]：鍍鋅碳鋼 (標準配置)
⑦液晶顯示
[N]：YR-ER101-B/C無顯示表頭
[1]：YR-ER101-B/C帶液晶表頭
[2]：YR-ER101-B/C帶背光液晶表頭
⑧衛生型壓力變送器防爆選項
[N]：基本型
[A]：本安型單晶硅衛生型壓力變送器
[D]：隔爆型單晶硅衛生型壓力變送器
⑨衛生型壓力變送器現場安裝位號標牌
[N]：無
[1]：位號位于銘牌內
[2]：懸掛式不銹鋼位號標牌
⑩文件要求
[N]：無
[1]：檢測報告
[2]：檢測報告+材質報告

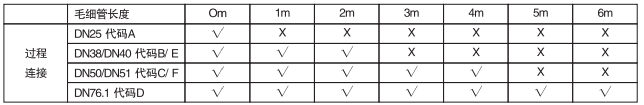

[注1]：毛細管的長度與過程接口的對應關系表(X為不建議)
[注A]：/附加規格選型代碼
[注3]：直接安裝式不需要選安裝支架，則第6項選N
單晶硅衛生型壓力變送器
例：YR-ER102-SCCAA0N1N1N
[YR-ER102-S]：單晶硅衛生型壓力變送器
[C]：±0.1%精度單晶硅衛生型壓力變送器
[C]：衛生型壓力變送器量程為0-2kPa～40kPa(0-200～4000mmH2O)/(0-20～400mbar)
[A]：衛生型壓力變送器觸液部分膜片材質為不銹鋼316L，填充液為硅油
[A]：過程連接接口：衛生型接口DIN 32676 DN25/ISO 2852 DN25
[0]：衛生型壓力變送器無毛細管，直接安裝式
[N]：衛生型壓力變送器無安裝支架
[1]：衛生型壓力變送器帶液晶表頭
[N]：基本型(非防爆衛生型壓力變送器)
[1]：衛生型壓力變送器安置位置位號位號位于銘牌內
[N]：無文件要求
