如何設置人機界面畫面切換功能

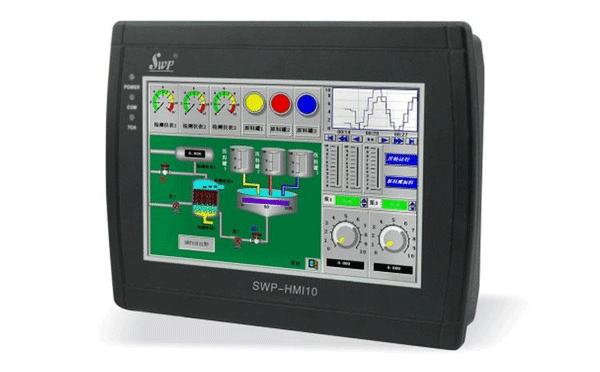

人機界面是工控領域常見的器件，是操作人員與設備之間交互的橋梁。操作人員通過觸摸屏控制、監視設備。對設備來說，通過觸摸屏的使用極大的減少了人機交互按鈕、指示燈等的使用。既節省了操作臺的空間、又美化了設備。

人機界面在設備具有較多的控制按鈕、指示燈等功能選項時。可以在人機界面設置多個頁面顯示，依照功能單元等區分，將一頁放置不下的器件放置到不同的頁面。在需要的時候，通過頁面切換按鈕切換畫面。這里昌暉儀表就給大家介紹如何設置人機界面畫面切換功能。

人機界面編程環境為臺達DOPSoft軟件，如下為前期建立的工程背景。

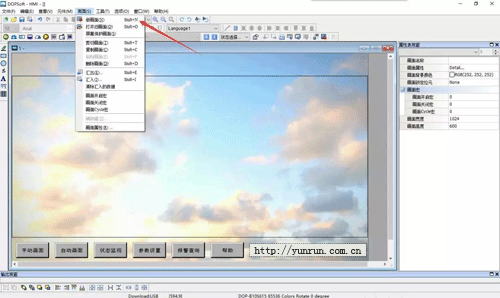

1、在菜單欄，點擊“畫面”彈出如下所示的快捷菜單，并點擊“新畫面”；

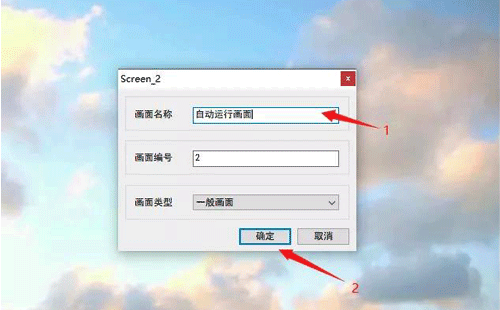

2、彈出如下所示的對話框，畫面名稱輸入“自動運行畫面”，畫面類型選擇“一般畫面”，點擊“確定”按鈕。完成畫面的新建；

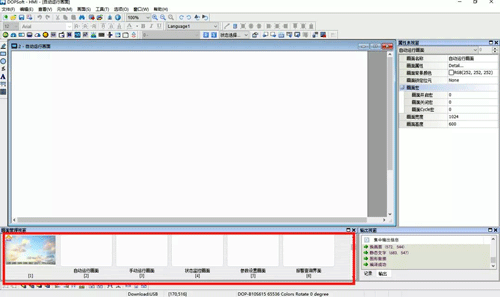

3、使用同樣的方法，建立“手動運行畫面”、“狀態監視畫面”、“參數設置畫面”、“報警查詢界面”、“幫助畫面”。畫面建立后如下圖所示。

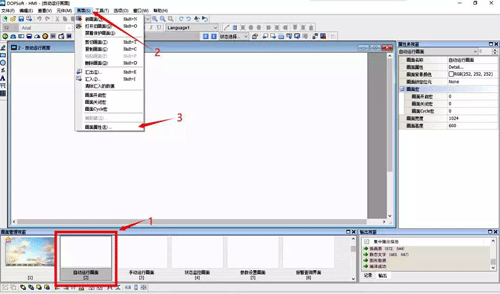

4、在畫面導航器上選擇需要配置的畫面“自動運行畫面”，然后在菜單欄點擊“畫面”-“畫面屬性”。

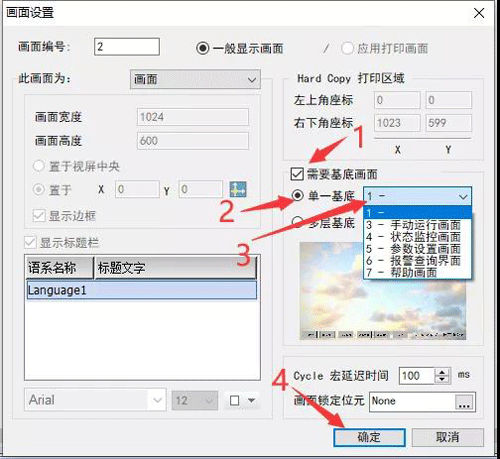

5、彈出頁面設置對話框；并在頁面設置對話框復選“需要基底畫面”-“單一基底”-“1-”-“確定”。完成顯示頁面的背景畫面的設置。

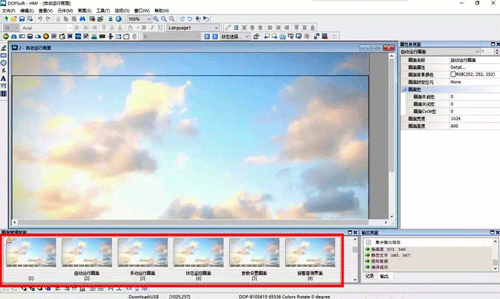

6、以相同的方式，對其他頁面設置背景畫面。設置完成后如下圖所示。

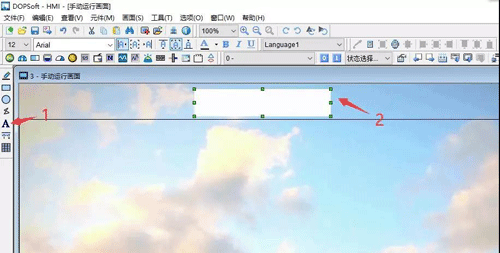

7、選擇“手動運行頁面”，點擊界面左側文本工具，然后在畫面拖動鼠標，創建文本框。

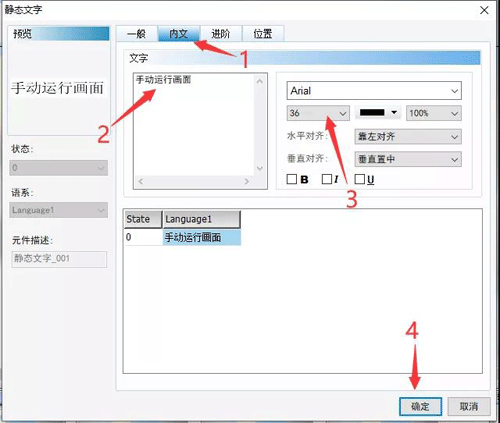

8、鼠標雙擊創建的文本框，在彈出的對話框中，選擇“內文”-文字輸入框中輸入“手動運行畫面”，設置文字大小為36，點擊“確定”。 使用相同的方式對其他頁面創建顯示頁名。

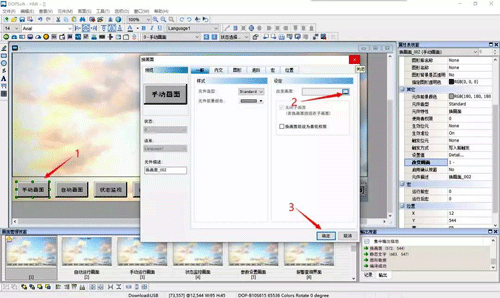

9、在背景畫面中，雙擊“手動畫面”按鈕，在彈出的對話框中，選擇“一般”-“設定”。

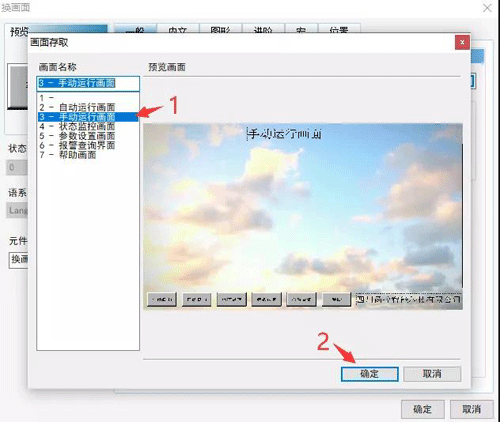

10、在彈出的對話框的畫面名稱區域，選擇“手動運行畫面”-“確定”。完成頁面切換功能的創建。使用相同的方式創建其他幾個按鈕的功能。

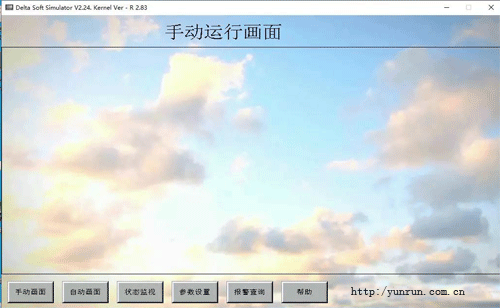

11、創建完成后，點擊工具欄中的仿真按鈕，顯示仿真畫面如下，通過點擊畫面中的各個按鈕，畫面在各個頁面切換。


以上操作步驟和方法即可實現人機界面頁面的切換，還是比較簡單的吧，你會了嗎？
