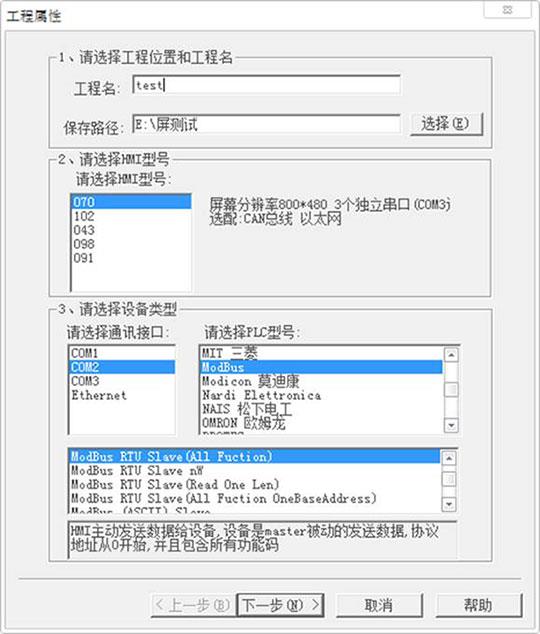

1、新建工程(本例以SWP-HMI人機界面的COM2為通訊口和設備通訊)
選擇實際的設備型號，對應需要讀取的串口，PLC類型（MODBUS），選擇Modbus RTU Slave（All fuction）
下一步：
完成。

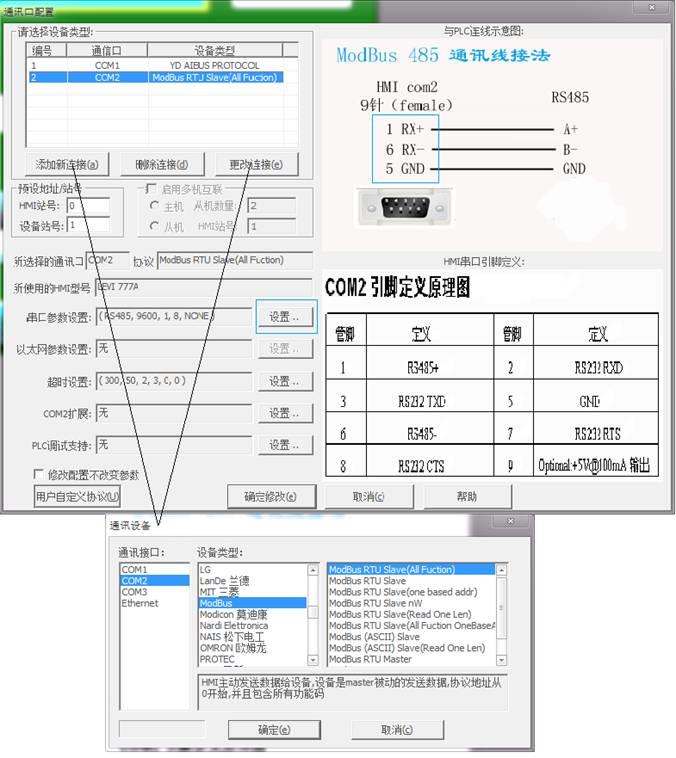

2、SWP-HMI人機界面通訊口配置
連接設置(添加新連接和更改連接)：打開“通訊設備”，請選擇MODBUS-Modbus RTU Slave（All fuction）。
串口參數設置：根據設備的通訊方式是RS232或RS485選擇波特率等。SWP-HMI人機界面和PLC（設備）的通訊線，如果是RS485，請查看上面的引腳連線。

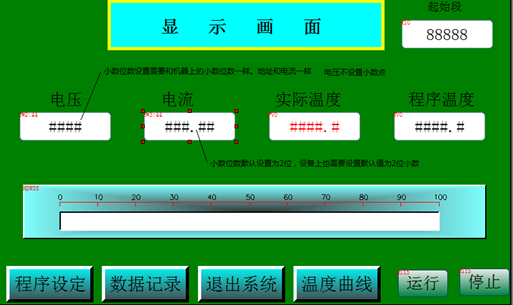

3、SWP-HMI人機界面畫面制作：從設計窗口的右邊，選擇需要的部件，拖放在設計板上，如圖。

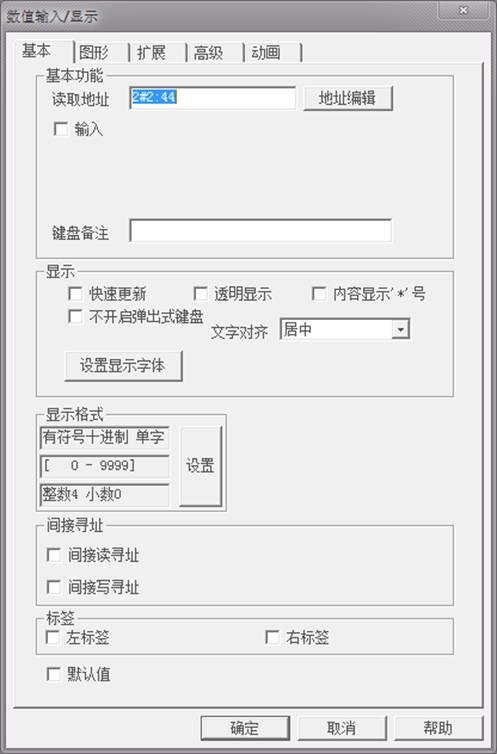

雙擊如圖所示：
打開（本例編輯的是雙字節定點數，在HMI下為單字（一個字等于雙字節））
基本功能下設置地址，單點編輯地址，打開：

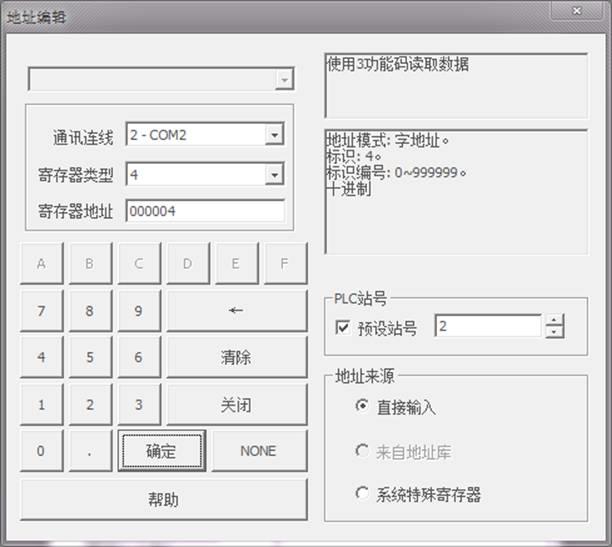

根據上面設置的串口，選擇COM2，寄存器類型選擇4，使用的是MODBUS中的03讀取指令。寄存器地址選擇4（000004是顯示格式，值就是4），和下表的儀表讀取一致。
對比設備地址：

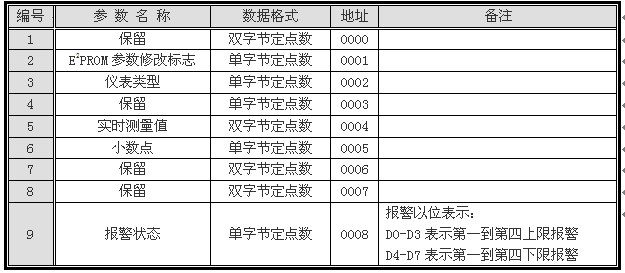

儀表動態數據格式
地址對應：

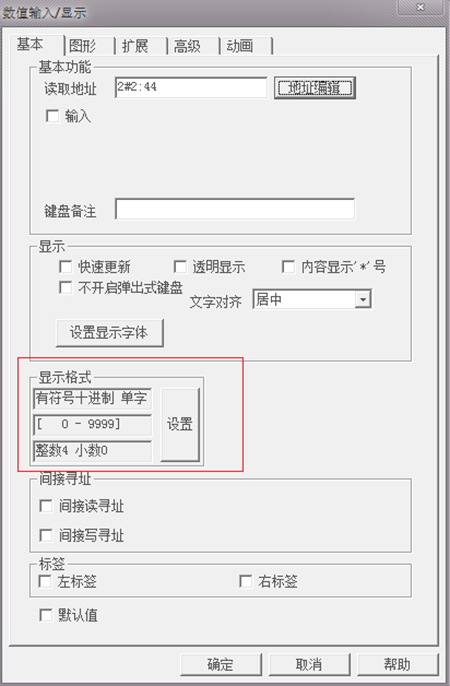

SWP-HMI人機界面上設置顯示格式：

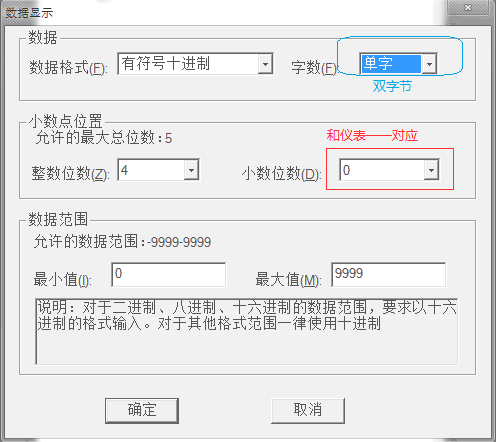

根據儀表地址及數據格式，顯示格式使用有符號十進制，如圖：
此處的單字（雙字節）和儀表地址里的雙字節（單字）是一個意思。
1、 注意儀表先要設置通訊協議為MODBUS（儀表參數為：CP =1）零為昌暉SWP協議。
2.、電壓電流都是16位十進制有符號數，所以，根據需求設置小數顯示。SWP-HMI人機界面和儀表上的小數必須一一對應（儀表上取2位，SWP-HMI人機界面上也必須取2兩位）

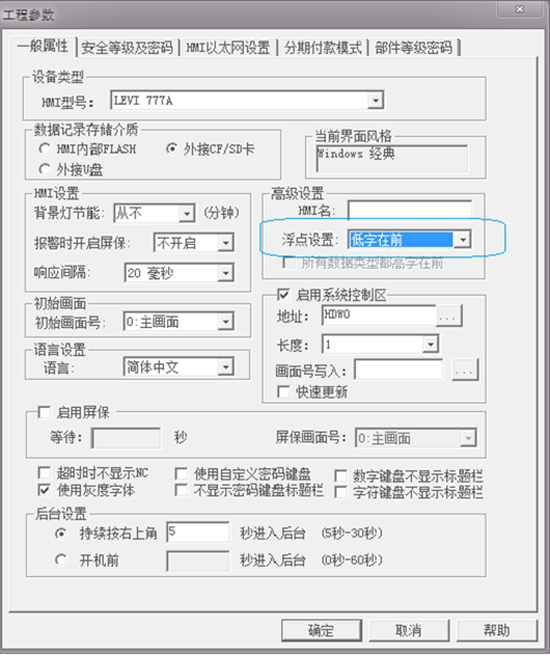

浮點數讀取(雙字也稱四字節浮點數)，浮點數存放格式在HMI中有兩種選擇：低位在前和高位在前，在菜單設置----工程設置，打開如圖：
雙擊：
設置同上，在SWP-HMI人機界面顯示格式上，如圖所示：
其他的數據使用設置方式同理。

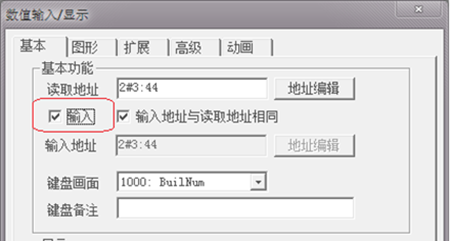

如需要對數據的寫入，只需要簡單設置，如圖：
將數值輸入/顯示窗口下的輸入選中。
四：數據保存

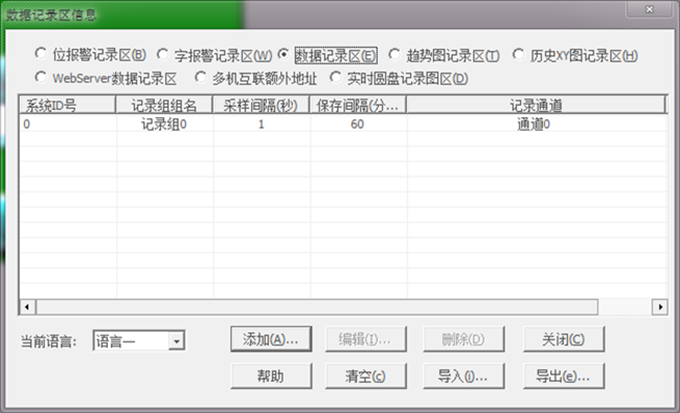

選擇SWP-HMI人機界面菜單上的“設置”----“數據記錄區”，打開如圖:
單點添加：
點關閉即可。
如果您仔細閱讀《昌暉SWP-HMI人機界面參數設置教程》后仍有不明白之處，請致電0871-65127691獲得免費技術支持。
