      用分離元件組裝單相固態繼電器電路



        2018/12/22 0:33:52
        人評論
        次瀏覽
        分類：電子技術
		文章地址：http://www.fg316.com/tech/2305.html








      昌暉儀表在本文分享一個用分離元件組裝單相固態繼電器的電路，供電子愛好者DIY固態繼電器使用。

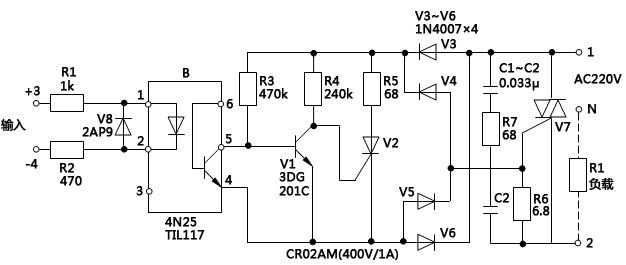

組裝電路原理圖見下圖，圖中V7為雙向晶閘管，400V/5-10A(根據負載選擇電流)裝在散熱片上，其余元件可裝在一塊50×70mm的印刷電路板上。

分離元件組裝單相固態繼電器的電路



電路工作原理如下：當輸入端3、4有控制電壓(6-30V)輸入時，光電轉換器B的4、5腳導通，V1截止、V2導通，經二極管V3-V6觸發V7，主電路的1端經V7到主電路的2端把負載接通。當輸入端3、4無電壓輸入時，V1導通、V2截止，V7也截止，負載脫離電源。
