2 比較指令
2.1 比較指令概述
說明:根據用戶選擇的比較類型比較IN1和IN2：
== IN1等于IN2
<> IN1不等于IN2
> IN1大于IN2
< IN1小于IN2
>= IN1大于或等于IN2
<= IN1小于或等于IN2
如果比較結果為“真”，則函數的RLO為“1”。如果以串聯方式使用比較單元，則使用“與”運算將其鏈接至梯級程序段的RLO；如果以并聯方式使用該框，則使用“或”運算將其鏈接至梯級程序段的RLO。
以下是可供使用的比較指令：
·CMP ?I 整數比較
·CMP ?D 比較雙精度整數
·CMP ?R 比較實數

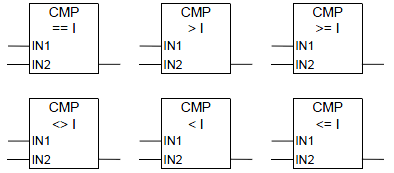

2.2 CMP ?I 比較整數
符號:
| 參數 | 數據類型 | 內存區域 | 說明 |
| 輸入框 | BOOL | I、Q、M、L、D | 上一邏輯運算結果 |
| 輸入框 | BOOL | I、Q、M、L、D | 比較的結果，僅在輸入RLO=1時才進一步處理 |
| IN1 | INT | I、Q、M、L、D或常數 | 要比較的第一個值 |
| IN2 | INT | I、Q、M、L、D或常數 | 要比較的第二個值 |
狀態字：
| BR | CC 1 | CC 0 | OV | OS | OR | STA | RLO | /FC | |
| 寫： | X | X | X | 0 | - | 0 | X | X | 1 |
如果滿足下列條件，則輸出Q4.0置位：
·輸入I0.0和I0.1的信號狀態為“1”
·并且MW0>=MW2

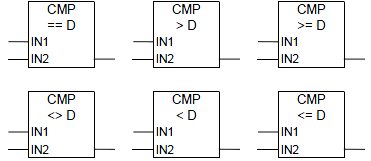

2.3 CMP ?D 比較雙精度整數
符號:
| 參數 | 數據類型 | 內存區域 | 說明 |
| 輸入框 | BOOL | I、Q、M、L、D | 上一邏輯運算結果 |
| 輸出框 | BOOL | I、Q、M、L、D | 比較的結果，僅在輸入RLO=1時才進一步處理 |
| IN1 | DINT | I、Q、M、L、D或常數 | 要比較的第一個值 |
| IN2 | DINT | I、Q、M、L、D或常數 | 要比較的第二個值 |
如果比較結果為“真”，則函數的RLO為“1”。如果以串聯方式使用比較單元，則使用“與”運算將其鏈接至梯級程序段的RLO；如果以并聯方式使用該框，則使用“或”運算將其鏈接至梯級程序段的RLO。
狀態字：
| BR | CC 1 | CC 0 | OV | OS | OR | STA | RLO | /FC | |
| 寫： | X | X | X | 0 | - | 0 | X | X | 1 |
如果滿足下列條件，則輸出Q4.0置位：
·輸入I0.0和I0.1的信號狀態為“1”
·并且MD0>=MD4
·同時輸入I0.2的信號狀態為“1”

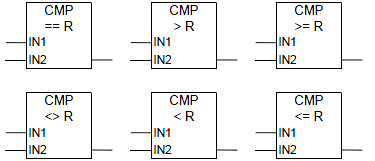

2.4 CMP ?R 比較實數
符號：
| 參數 | 數據類型 | 內存區域 | 說明 |
| 輸入框 | BOOL | I、Q、M、L、D | 上一邏輯運算結果 |
| 輸出框 | BOOL | I、Q、M、L、D | 比較的結果，僅在輸入RLO=1時才進一步處理 |
| IN1 | REAL | I、Q、M、L、D或常數 | 要比較的第一個值 |
| IN2 | REAL | I、Q、M、L、D或常數 | 要比較的第二個值 |
如果比較結果為“真”，則函數的RLO為“1”。如果以串聯方式使用該框，則使用“與”運算將其鏈接至整個梯級程序段的RLO；如果以并聯方式使用該框，則使用“或”運算將其鏈接至整個梯級程序段的RLO。
狀態字：
| BR | CC 1 | CC 0 | OV | OS | OR | STA | RLO | /FC | |
| 寫： | X | X | X | X | X | 0 | X | X | 1 |
如果滿足下列條件，則輸出Q4.0置位：
·輸入I0.0和I0.1的信號狀態為“1”
·并且MD0>=MD4
·同時輸入I0.2的信號狀態為“1”
