信號隔離器 SWP8067 一入一出

2016/7/13 14:21:56 人評論次瀏覽分類：隔離器儀表地址：http://www.fg316.com/product/872.html

SWP8067信號隔離器(一入一出電流隔離器)功能為將一路4-20mA輸入信號經運算、干擾抑制、提高“輸入-輸出-電源”之間的電氣隔離性能等處理后轉換成與輸入信號隔離的1-5V或-20mA直流信號輸出，供給顯示控制儀表、無紙記錄儀、PLC、DCS系統等，廣泛應用于油田、石化、制造、電力、冶金等行業。

SWP8067信號隔離器特點
1、使用進口名牌電子元器件，采用SMT工藝生產，使產品長期運行可靠性、穩定性和精確度更勝一籌。
2、SWP8067帶電源指示燈。
3、帶輸出信號零點和滿度調整。
4、隔離器SWP8036“電源-輸入-輸出”三者間采用高效磁隔離技術隔離，對高、低頻干擾能進行有效的抑制，在強輻射環境中亦能可靠應用。
5、輸入過流保護功能。
6、小型化卡裝式DIN導軌結構設計，可高密度安裝。

香港昌暉自動化電流信號隔離器(一入一出)型號： SWP8067(4-20mA)

SWP8067信號隔離器技術指標
輸入信號：輸入一路4-20mA
輸出信號：輸出一路4-20mA或1-5V(儀表內部輸出端可轉換1-5V/4-20mA)
電源：DC24V±10%(如需要AC220V供電，請與昌暉儀表協議供貨)
精度：±0.5%F.S
線性：±0.1%F.S
負載電阻：250-750Ω
溫度系數：＜100ppm/℃
響應時間：小于0.1S(0-90%)
絕緣強度：輸入、輸出和電源之間，AC1500V/1分鐘
絕緣電阻：輸入、輸出和電源之間，100MΩ(DC500V)
消耗功率：1.5W(一路)
工作溫度：0-40℃，＜95%RH

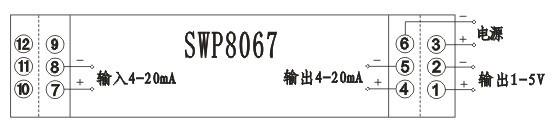

SWP8067信號隔離器接線圖
