無源信號隔離器(輸出側獲取能量) YR9201A

2021/11/27 0:01:08 人評論次瀏覽分類：無源隔離器儀表地址：http://www.fg316.com/product/1120.html

YR9201A無源信號隔離器從輸出側獲取能量，實現將輸入信號(0-75mV、0-5V、0-10V、0-250V、0-10mA、0-20mA和4-20mA)隔離和轉換，以兩線制輸出4-20mA，可以很好的解決信號電源沖突問題。昌暉儀表無源信號隔離器精度0.1%，1500VAC隔離耐壓，五年超長質保期，超薄外形。產品在精度、穩定性、可靠性、隔離強度、溫度漂移、響應時間、絕緣電阻、負載電阻、輸出波紋和功耗主要技術達到國內領先技術水平。

輸出側獲取能量無源信號隔離器特點
1、易連接、長壽命
2、輸入、輸出間隔離
3、輸出端取電
4、外形小巧，厚度僅為13.3mm
4、35mm DIN導軌安裝，拔插式端子
5、高精度，高穩定性，高可靠性，低功耗設計，極低溫度漂移
6、輸出側獲取能量
7、輸入阻抗：電壓型≥100kΩ，電流型≤100Ω
8、輸出阻抗：0-500Ω(端口內部電源DC24V時)
9、響應時間：＜0.05s(0-90%)(TYP)
10、波紋：＜10mVrms
11、傳輸誤差：0.1%的終值
12、溫度系數：15ppm/k的測量值/100負載
13、耐壓強度：500VDC時100MΩ以上，1500VAC/分鐘
14、電磁兼容性：符合GB/T18268工業設備應用要求(等同IEC61326-1)
15、工作溫度：-25℃～+85℃
16、工作濕度：＜90%RH(無凝結水)
17、外殼材料：ABS阻燃
18、重量：約70g
19、外形尺寸：厚13.3mm×寬113mm×高121mm

產品結構
35mm導軌卡裝，外殼PC+ABS阻燃材料，拔插式端子

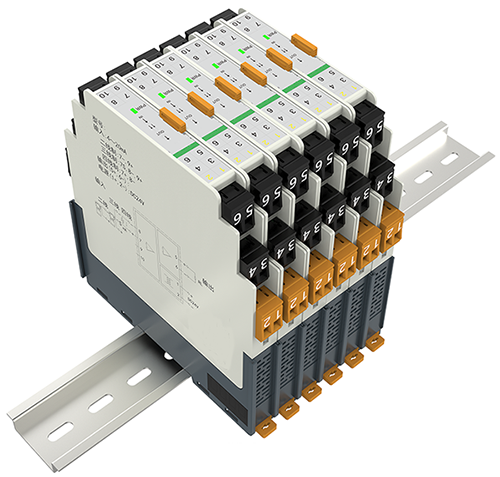

輸出側獲取能量無源信號隔離器結構

輸出側獲取能量無源信號隔離器選型表

YR9201A-①-②

①輸入1信號類型
[1]：0-75mV，輸入阻抗≥100kΩ
[2]：0-5V，輸入阻抗≥100kΩ
[3]：0-10V，輸入阻抗≥100kΩ
[4]：0-250V，輸入阻抗≥100kΩ
[5]：0-10mA，輸入阻抗≤100Ω
[6]：0-20mA，輸入阻抗≤100Ω
[0]：4-20mA，輸入阻抗≤100Ω/標準出廠配置
[8]：用戶特定參數

②輸入2信號類型
[1]：0-75mV，輸入阻抗≥100kΩ
[2]：0-5V，輸入阻抗≥100kΩ
[3]：0-10V，輸入阻抗≥100kΩ
[4]：0-250V，輸入阻抗≥100kΩ
[5]：0-10mA，輸入阻抗≤100Ω
[6]：0-20mA，輸入阻抗≤100Ω
[0]：4-20mA，輸入阻抗≤100Ω/標準出廠配置
[8]：用戶特定參數
[N]：無第2路輸入

②輸出1信號類型
[G]：兩線制輸出4-20mA輸出

②輸出2信號類型
[N]：無輸出(無第2路輸入)
[G]：兩線制輸出4-20mA輸出

常用無源信號隔離器舉例
型號：YR9201A-0N-GN
一入一出，輸出側獲取能量無源信號隔離器，1路輸入4-20mA，1路二線制輸出4-20mA
型號：YR9201A-5N-GN
一入一出，輸出側獲取能量無源信號隔離器，1路輸入0-10mA，1路二線制輸出4-20mA
型號：YR9201A-6N-GN
一入一出，輸出側獲取能量無源信號隔離器，1路輸入0-20mA，1路二線制輸出4-20mA

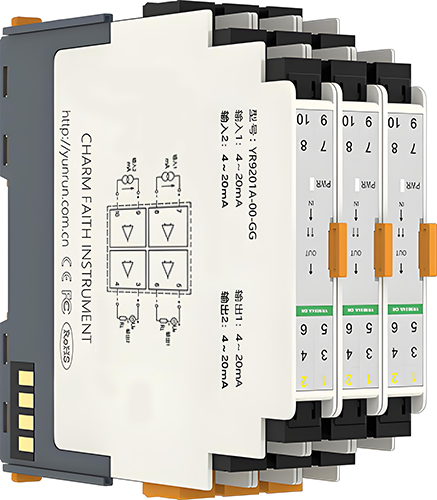

型號：YR9201A-00-GG
二入二出，輸出側獲取能量無源信號隔離器，第1路和第2路輸入4-20mA/二線制輸出4-20mA

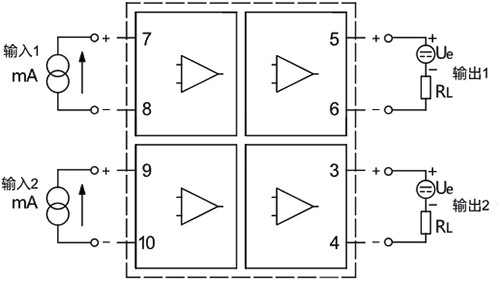

輸出側獲取能量無源信號隔離器接線圖
